Поверка вольтметра универсального В7-38М
Назначение: для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока, электрического сопротивления, частоты переменного напряжения, электрической ёмкости, целостности цепи и коэффициента усиления транзисторов по току.
Вольтметры универсальные В7-38М применяются при ремонте, настройке и разработке электро и радиотехнических устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.
Поверка вольтметра универсального В7-38М

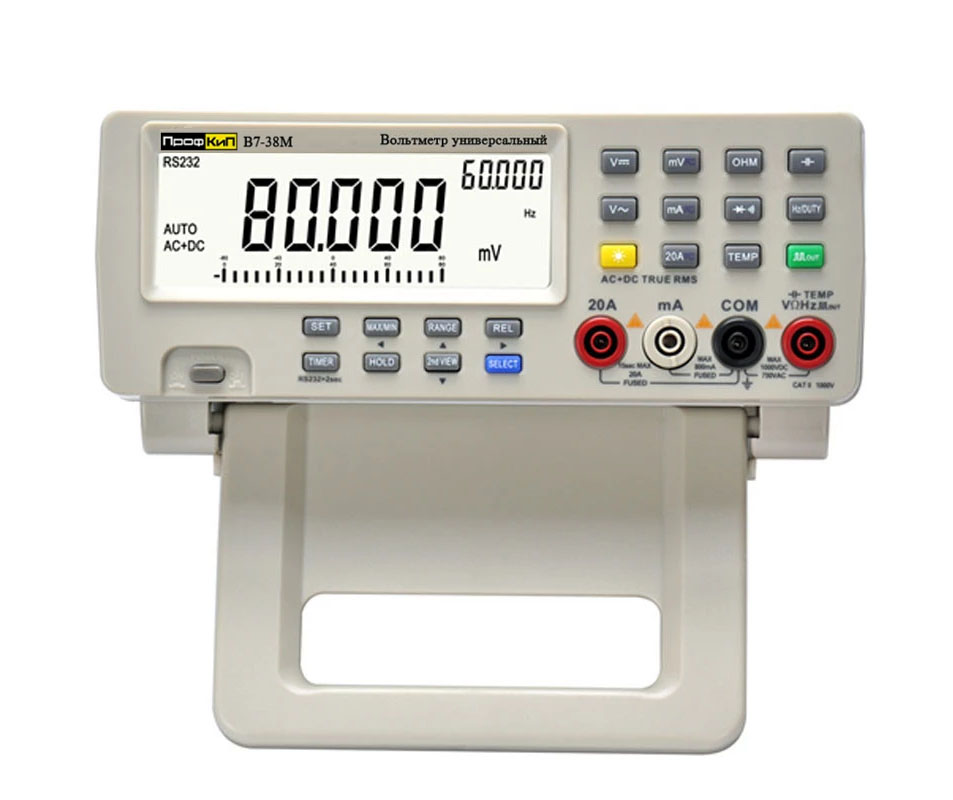

Вольтметры универсальные В7-38М (далее — вольтметры) представляют собой портативные многофункциональные измерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе.
На лицевой панели вольтметров расположены функциональные кнопки, входные гнезда, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети, жидкокристаллический цифровой дисплей. Включение и выключение вольтметров осуществляется выключателем сети, выбор режимов измерения и специальных функций при измерениях осуществляется при помощи функциональных кнопок. На задней панели вольтметров расположены предохранитель, разъём питания, интерфейс RS232.
Управление работой вольтметра осуществляется однокристальным микроконтроллером. Микроконтроллер считывает данные из АТ ЦП, измеряет частоту сигналов, управляет всеми измерительными процессами и алгоритмами, считывает данные клавиатуры, выводит показания на индикатор, генерирует звуки и организует обмен через интерфейс RS232. Он выполняет все вычислительные операции (обработка данных, цифровая фильтрация, формирование констант при калибровке, цифровая калибровка и линеаризация) и анализ состояния прибора. Непосредственно к портам микроконтроллера подключен индикатор, клавиатура и звонок. Микроконтроллер производит установку режимов измерения и пределов (состояния измерительной схемы), формируя сигналы управления реле и электронными ключами.
Поверка вольтметров универсальных В7-38М осуществляется по документу МП-308/447-2011 «Вольтметры универсальные В7-38М. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 августа 2011 г.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A: диапазон воспроизведения напряжения постоянного тока: 0 — 1000 В; пределы допускаемой абсолютной погрешности (AU): ± (0,000011 — 0,000018) • U; диапазон воспроизведения напряжения переменного тока: 1 мВ -1020 В (10 Гц — 500 кГц); пределы допускаемой абсолютной погрешности (AU): ± (0,00015 -0,002) • U; диапазон воспроизведения силы постоянного тока: 0 — 20,5 А; пределы допускаемой абсолютной погрешности (AI): ± (0,0001 — 0,0005) • I; диапазон воспроизведения силы переменного тока: 29 мкА — 20,5 А (10 Гц — 30 кГц); пределы допускаемой абсолютной погрешности (AI): ± (0,0004 — 0,003) • I; диапазон воспроизведения частоты переменного тока:
- 0,01 Гц — 2 МГц; пределы допускаемой абсолютной погрешности (Af): ± (2,5 • 10-6) • f; диапазон воспроизведения электрического сопротивления: 0,0001 Ом — 1100 МОм; пределы допускаемой абсолютной погрешности (AR): ± (0,000028 — 0,003) • R; диапазон воспроизведения электрической емкости: 0,19 нФ — 110 мФ; пределы допускаемой абсолютной погрешности (AL): ± (0,0025 — 0,011) • L.
Методы измерений с помощью вольтметров универсальных В7-38М указаны в документе «Вольтметры универсальные В7-38М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным В7-38М
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 1е» до 25 А в диапазоне частот 20 — 1.7e Гц.
- «Вольтметры универсальные В7-38М. Технические условия» ТУ 4237-157-66145830-2012.
- Техническая документация ЗАО «ПрофКИП».
