Поверка токовых клещей APPA MA5
Назначение: для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока без разрыва токовой цепи, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Поверка токовых клещей APPA MA5
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого измеряемым током в проводнике, с помощью ферромагнитного сердечника с закрепленным на нем датчиком и дальнейшего преобразования аналогового сигнала в цифровую форму. В режимах измерения напряжения, сопротивления, емкости происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем.

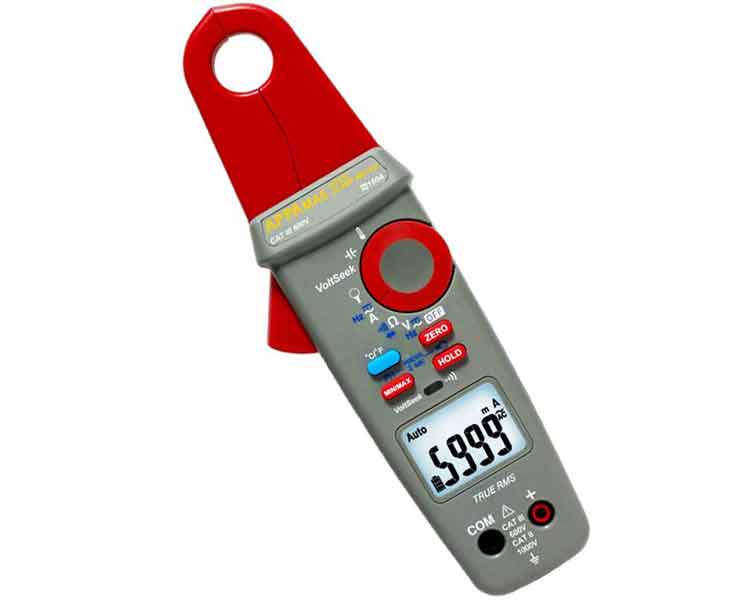

Клещи представляют собой портативные электроизмерительные приборы с питанием от батарей, выполненные в пластмассовом корпусе. На передней панели имеется жидкокристаллический индикатор, кнопки управления, гнезда для подключения измерительных проводов и переключатель роторного типа для включения и выбора режима измерений. У моделей APPA MA3, APPA MA5 имеется светодиодная подсветка рабочей зоны клещей. На задней панели клещей расположен отсек для батарей питания.
Модели отличаются набором измерительных функций, диаметром охвата провода, габаритными размерами.
Поверка осуществляется по документу ПР-12-2018МП «Клещи электроизмерительные APPA MA3, APPA MA5, APPA 36RIII. Методика поверки», утвержденному АО «ПриСТ» 13 апреля 2018 г. Основные средства поверки:
- калибратор многофункциональный Б1ике 5520A (Госреестр № 51160-12);
- усилитель тока Б1ике 52120A (Госреестр № 61033-15);
- катушка для калибровки бесконтактных измерителей тока Б1ике 5500A/C0IL (Госреестр № 61596-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- Техническая документация изготовителя
