Поверка тестера напряжения RGK VT-12
Назначение: для измерений напряжения постоянного и переменного тока; частоты.
Поверка тестера напряжения RGK VT-12
Тестеры представляют собой портативные переносные цифровые измерительные приборы (ЦИП), выполненные в виде индикаторов низкого напряжения двухполюсного типа.
Принцип действия тестеров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).
Управление процессами измерений осуществляется при помощи встроенного микроконтроллера. Результаты измерений отображаются на ЖКИ в цифровом виде и на панели индикации в виде светодиодного сегментного индикатора.
Тестеры имеют сервисные функции индикации заряда батареи питания, подсветки ЖКИ, удержания показаний, перегрузки, звуковой сигнализации.Также тестеры обладают функциями автотеста, индикации фазы, индикации чередования фаз в трехфазных сетях, проверки срабатывания устройств защитного отключения (УЗО), целостности цепи.
Основные узлы тестеров: входные делители, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, ЖКИ.

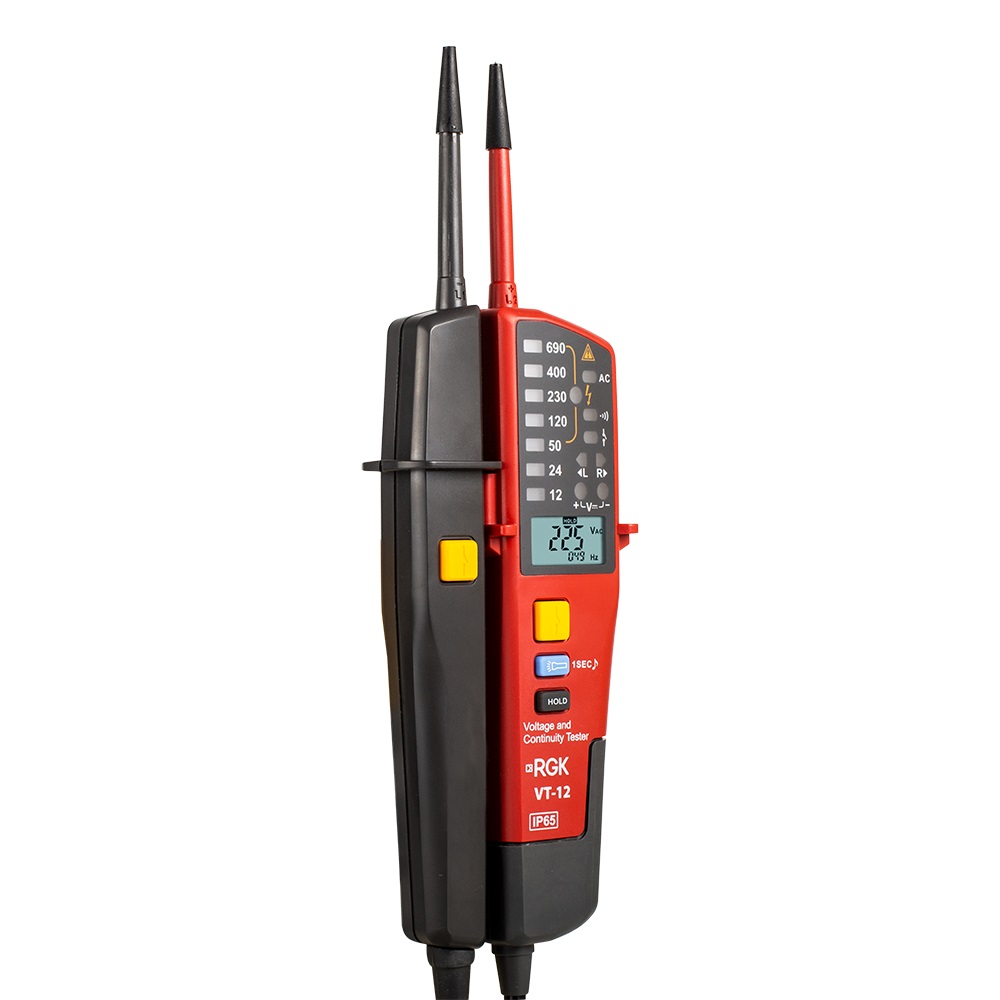

Конструктивно тестеры выполнены в виде двух соединенных между собой кабелем тестовых щупов красного и черного цвета, размещенных в пластиковых корпусах прямоугольной формы. На лицевой панели щупа красного цвета тестеров расположены панель индикации, ЖКИ, функциональные клавиши, крышка батарейного отсека. На лицевой панели щупа четного цвета находится функциональная клавиша для проверки срабатывания УЗО.
Сведения о методах измерений
приведены в руководстве по эксплуатации в разделе «Работа с прибором».
Нормативные документы, устанавливающие требования к тестерам напряжения RGK VT-12
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
- Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
- Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
