Поверка термопреобразователя сопротивления TR, TF
Назначение: для измерения температуры в различных отраслях промышленности во взрывоопасных и взрывобезоопасных зонах.
Поверка термопреобразователя сопротивления TR, TF
Принцип действия термопреобразователей сопротивления основан на свойстве платины, изменять свое сопротивление с изменением температуры. Термопреобразователи сопротивления могут иметь обычную жесткую конструкцию, представляющую собой трубку из нержавеющей стали, завальцованную с одного конца, на другой конец трубы навинчена головка с контактными винтам. Или же термопреобразователи имеют гибкую конструкцию — представляющую собой металлическую оболочку из нержавеющей стали с минеральной изоляцией — Mi кабель, внутри которой расположен чувствительный элемент и внутренние выводы.

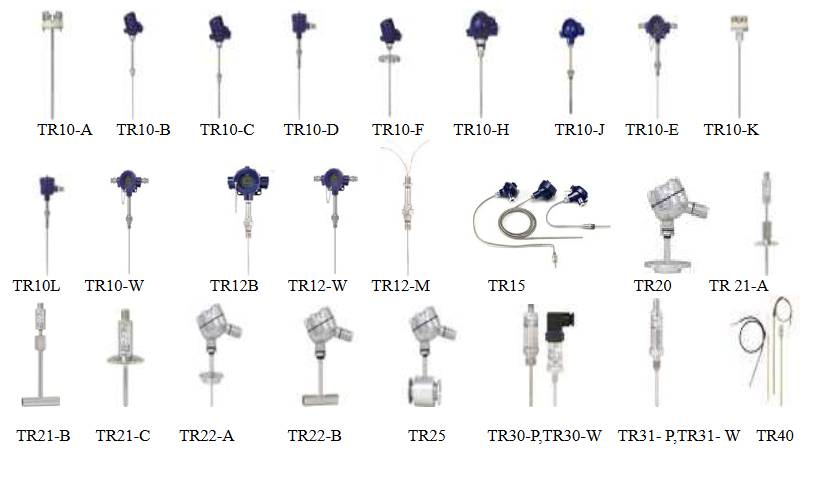

Чувствительный элемент из платиновой проволоки, соединяется при помощи выводов с клеммной головкой, закрепленной на защитном корпусе (оболочке), или же внутренние проводники выведены через уплотнение в наружной части защитного корпуса (оболочки). У термопреобразователей модификаций TR25, TR50-O, TR50-P, TR50-Q, TR50-T, TR50-U, TR51 чувствительный элемент вмонтирован в контактный блок. Термопреобразователи сопротивления серии TR имеют 53 модификации, серии TF — 2 модификации, отличающиеся конструктивным исполнением и диапазоном измеряемых температур.
Программное обеспечение отсутствует.
Поверка осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; супертермометр 1590, погрешность ±0,0015°C ; термостат жидкостный мод.7312, воспроизводимая температура 0°С, нестабильность поддержания температуры ±0,003°С; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05°С; прецизионный преобразователь сигналов ТЕРКОН, погрешность преобразования ±0,01°С.
Сведения о методиках (методах) измерений
- Термопреобразователи сопротивления используются в качестве первичного преобразователя в комплекте со вторичным прибором, методика прямого измерения изложена в эксплуатационной документации на вторичный прибор.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления серии TR,TF
- ГОСТ 6651-2009 » ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний «.
- ГОСТ 8.558-93 » ГСИ. Государственная поверочная схема для средств измерений температуры».
- Техническая документация фирмы изготовителя
