Поверка теплосчетчиков-регистраторов Взлет ТСР-М
Назначение: для измерения, вычисления, учета, индикации, регистрации, хранения и передачи значений параметров и количества теплоносителя, горячего и холодного водоснабжения, подпитки, тепловой энергии (мощности) в водяных и паровых системах теплоснабжения, а также вычисления, регистрации, хранения и передачи значений электрической энергии (мощности) в различных системах электроснабжения (потребления).
Поверка теплосчетчиков-регистраторов Взлет ТСР-М
Принцип действия теплосчетчиков-регистраторов «ВЗЛЕТ ТСР-М» основан на измерении количества и параметров теплоносителя и последующем определении на их основе количества тепловой энергии в соответствии с установленными алгоритмами. Определение электрической энергии (мощности) осуществляется в соответствии с сигналами однофазных или трехфазных счетчиков электрической энергии.
Теплосчетчики-регистраторы являются комбинированными средствами измерений, состоящими из функциональных блоков — средств измерений утвержденного типа: электромагнитных, ультразвуковых, вихревых, тахометрических или основанных на иных физических принципах преобразователей расхода (ПР), преобразователей температуры (ПТ) по ГОСТ Р 8.625-2006, преобразователей давления (ПД) по ГОСТ 22520-85, счетчиков электрической энергии с числоимпульсным выходом, кабелей связи и тепловычислителя (ТВ) в соответствии с таблицей 1.

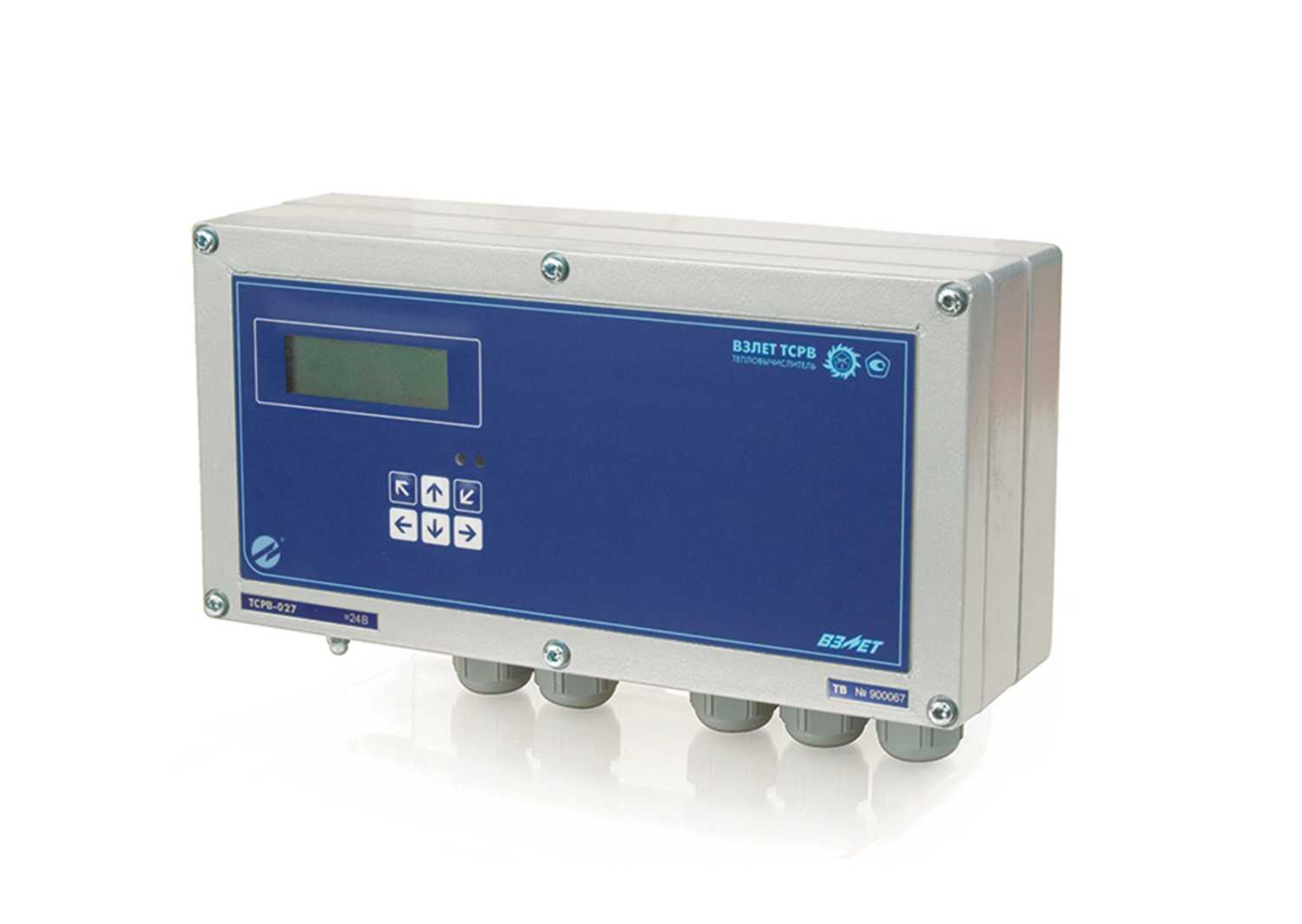

| 1. Тепловычислитель | ВЗЛЕТ ТСРВ |
| 2. Преобразователь расхода | ВЗЛЕТ МР, ВЗЛЕТ ЭР, ВЗЛЕТ ЭР модификация Лайт М, ВЗЛЕТ ЭМ, ВЗЛЕТ ППД, ВЗЛЕТ ТЭР, ВЗЛЕТ ВРС, SONO 1500 CT, КАРАТ-520, ЭМИР-ПРАМЕР 550, ВЭПС, ВСТ, ВМГ, UFM 3030, MTK/MNK/MTW, СВЭМ, ВРТК-2000, РМ-5, ПРЭМ,
ТЭМ, стандартные сужающие устройства в соответствии с ГОСТ 8.586.2-2005, сопла и сопла Вентури по ГОСТ 8.586.32005, трубы Вентури по ГОСТ 8.586.4-2005 |
| 3. Преобразователь температуры | ВЗЛЕТ ТПС, КТПТР-01, КТПТР-05, ТМТ-7(-15), ТПТ-1(-25), Метран-2000, Метран-280, ТСПУ-205, КТСП-Н, КТС-Б, ТСП, ТС-Б-Р |
| 4. Преобразователь давления | Метран-22, Метран-43, Метран-55, Метран-75, Корунд, Сапфир-22МП-ВН, ПДИ-01, СДВ, 415, АИР-10, АИР-20/М2, ЭЛЕМЕР-АИР-30, ПДТВХ-1, DMP, MBS 1700, MBS 3000, MBS 33 |
| 5. Счетчик электрической энергии | СЭТ1-4, СЭТ3, СЭТ4, СЭТ-4ТМ.03М, СЭТ-4ТМ.02М, ЦЭ2727У, ЦЭ2727А, НЕВА, СОЭ-52, СОЭ-55, СТЭ561, Меркурий 230АМ, ПСЧ-3 |
Теплосчетчики выпускаются в различных исполнениях в зависимости от исполнений те-пловычислитей «ВЗЛЕТ ТСРВ»: ТСР-024М, ТСР-024М+, ТСР-025, ТСР-026М, ТСР-027, ТСР-033, ТСР-034, ТСР-041, ТСР-042, ТСР-043, ТСР-044.
Программное обеспечение
Программное обеспечение теплосчетчиков является встроенным. После включения питания встроенное программное обеспечение (ПО) проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение теплосчетчиков предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Идентификационные данные программного обеспечения тепловычислителей, входящих в состав теплосчетчиков
| Идентифика
ционное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие
иденти- фикаци- онные данные |
Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| Исполнение ТСР-024М | ||||
| ВЗЛЕТ ТСРВ | 76.30.03.29 | 0xDEA0 | — | CRC16 |
| Исполнение ТСР-024М+ | ||||
| ВЗЛЕТ ТСРВ | 76.30.04.05 | 0хД370 | — | CRC16 |
| Исполнение ТСР-025 | ||||
| ВЗЛЕТ ТСРВ | 76.90.01.55 | 0x8584 | — | CRC16 |
| Исполнение ТСР-026М | ||||
| ВЗЛЕТ ТСРВ 65.00.01.08 | 0xB861 | — | CRC16 | |
| Исполнение ТСР-027 | ||||
| ВЗЛЕТ ТСРВ | 76.40.00.13 | 0xB3F3 | — | CRC16 |
| Исполнение ТСР-033 | ||||
| ВЗЛЕТ ТСРВ | 61.01.03.54 | 0xDE02 | — | CRC16 |
| Исполнение ТСР-034 | ||||
| ВЗЛЕТ ТСРВ | 61.01.03.54 | 0xDE02 | — | CRC16 |
| Исполнение ТСР-041 | ||||
| ВЗЛЕТ ТСРВ | 76.90.01.55 | 0x8584 | — | CRC16 |
| Исполнение ТСР-042 | ||||
| ВЗЛЕТ ТСРВ | 66.00.04.00 | 0x5294 | — | CRC16 |
| Исполнение ТСР-043 | ||||
| ВЗЛЕТ ТСРВ | 76.30.04.05 | 0xA370 | — | CRC16 |
| Исполнение ТСР-044 | ||||
| ВЗЛЕТ ТСРВ | 67.00.00.00 | 0x8150 | — | CRC16 |
Идентификационные данные программного обеспечения остальных функциональных блоков, входящих в состав теплосчетчиков, приведены в описаниях типа этих средств измерений.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния встроенного ПО всех функциональных блоков теплосчетчиков.
Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Для защиты от несанкционированного доступа должны быть опломбированы контактные пары модификации калибровочных данных (после поверки), контактные пары настроечных данных и корпус тепловычислителя (при вводе в эксплуатацию), а также первичные преобразователи согласно требованиям соответствующих им эксплуатационных документов.
Поверка осуществляется по методике, изложенной в разделе 4 «Методика поверки» документа В76.00-
00.00 РЭ «Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-M». Руководство по эксплуатации», утвержденного ГЦИ СИ ФГУП ВНИИР 17 сентября 2013 г.
Основное поверочное оборудование:
- установка поверочная для поверки методом измерения объема, расхода или массы с пределами относительной погрешности не более 1/3 предела допускаемой относительной погрешности измерения преобразователя расхода;
- комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, относительная погрешность при измерении силы тока не более ± 0,05 %, абсолютная погрешность при измерении (формировании) количества импульсов не более ± 1 имп., относительная погрешность при измерении (формировании) частоты не более ± 0,1 %; относительная погрешность при формировании сигнала оммического сопротивления не более ± 0,025%;
- магазин сопротивлений Р 4831, ГОСТ 23737, пределы допускаемого отклонения сопротивления ± 0,022 %;
- вольтметр В7-43 Тг2.710.026 ТО, диапазон от 10 мкВ до 1000 В, относительная погрешность ± 0,2 %;
- частотомер Ч3-64 ДЛИ 2.721.066 ТУ, диапазон от 0 до 150 МГц, относительная погрешность ± 0,01 %;
- источник питания постоянного тока Б5-49, диапазон от 0,001 до 1 А, нестабильность ± 0,005 %;
- компактный температурный калибратор TC-180, диапазон от минус 40 до 180 °С, относительная погрешность воспроизведения температуры ± 0,06 %;
- калибратор давления РМ110PIC, диапазон от 0 до 2,0 МПа, относительная погрешность воспроизведения давления ± 0,05 %.
Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.
Сведения о методах измерений
- Сведения о методах измерения содержатся в документе «Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М». Руководство по эксплуатации. В76.00-00.00 РЭ».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам-регистраторам «ВЗЛЕТ ТСР-М»
- ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
- ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
- В76.00-00.00 ТУ «Теплосчетчики-регистраторы «ВЗЛЕТ ТСР-М» Технические условия».
