Поверка счетчика горячей воды ВСГ, ВСГд
Назначение: для измерения объема горячей воды по СНиП 2.04.07-86 при температуре для DN 15; DN 20 +5…+95 °C, для DN 25-:- DN 250 +5…+150 °C, протекающей в системах горячего водоснабжения при давлении не более 1,6 МПа (16 кгс/см2). Счетчики ВСГд предназначены для дистанционной передачи информации об измеренном объеме.
Поверка счетчика горячей воды ВСГ, ВСГд

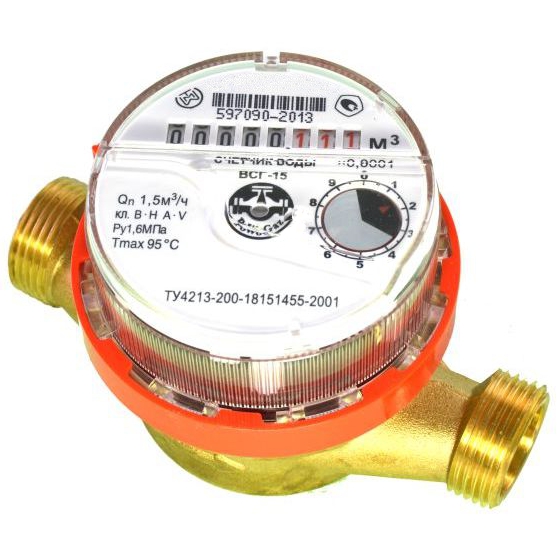

Счетчики горячей воды ВСГ являются механическими крыльчатыми (DN 15; DN 20; DN 25; DN 32 и DN 40) и турбинными (DN 50; DN 65; DN 80; DN 100; DN 125; DN 150; DN 200 и DN 250), ВСГд (DN 15; DN 20). Принцип действия счетчиков основан на вращении крыльчатки или турбинки потоком воды В измерительной камере счетчика. Скорость вращения крыльчатки пропорциональна pacxoд~ воды (м 3/ч), а количество оборотов пропорционально количеству протекшей воды (м ). Количество оборотов крыльчатки или турбинки с помощью магнитной муфты из измерительной полости, находящейся под давлением измеряемой воды, передается на счетный механизм, работающий при атмосферном давлении воздуха. Счетный механизм с помощью шестеренчатого редуктора масштабирует обороты и передает их на роликовый указатель счетчика, имеющий деления, кратные метру кубическому или его десятичным долям. Счетчик ВСГд имеет магнитоуправляемый контакт, при помощи которого формируются выходные импульсы, количество которых пропорционально объему воды.
Поверка счетчиков при выпуске или после ремонта и в эксплуатации проводится по методике поверки «Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ», МП 4213-200-18151455-2001, согласованной с Ростест-Москва 18 декабря 2001 год.
При этом используется следующее оборудование:
- поверочная установка по ГОСТ 8.156—83; с погрешностью ± 0,2 % и диапазоном расходов от 0,012 м 3/ч до 800 м 3/ч.
- гидравлическая опрессовочная установка на давление до 2,4 МПа (24 кгс/см’);
- термометр с ценой деления 1 ос по ГОСТ 28498-90;
- аспирационный психрометр — барометр по ГОСТ 6853-74;
- ампервольтметр тип 4437 по ГОСТ 8711-93.
