Поверка расходомера электромагнитного Promag

Назначение: для измерения расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.

25.09.2014 утвержден вместо 14589-09

Поверка расходомера электромагнитного Promag

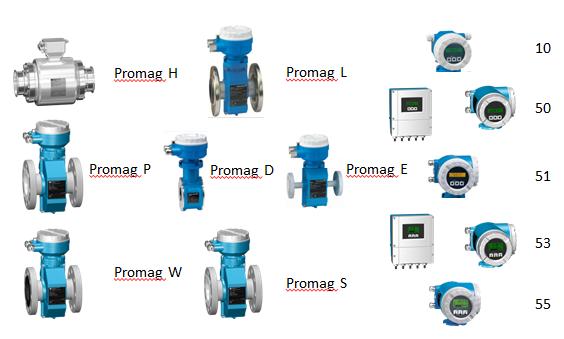

Расходомер состоит из первичного электромагнитного преобразователя расхода (датчика) Promag H, P, W, S, D, L, E и одного из измерительных преобразователей (ИП) 10, 50, 51, 53 или 55, смонтированных компактно или раздельно в герметичных корпусах.

Принцип измерений расхода основан на применении закона Фарадея для проводника в магнитном поле, когда в потоке электропроводящей жидкости, движущейся в магнитном поле, наводится ЭДС, величина которой пропорциональна скорости потока. ИП преобразует наведенную в датчике ЭДС в электрический аналоговый/цифровой сигнал, отображаемый на ЖК дисплее самого прибора или передаваемый на персональный компьютер, контроллер.

Расходомер является программируемым средством измерений и осуществляет функции:

• измерений объема, объёмного расхода измеряемой среды;
• индикации результатов измерений в различных единицах расхода и объема;
• самодиагностики и индикации неисправностей, предупреждения в виде кода ошибок;
• перенастройки диапазонов измерений;
• установки периодичности самоочистки электродов, мойки/стерилизации по месту монтажа;
• дозирования;
• сохранения всех параметров настройки первичного преобразователя расхода и ИП (К-фактор, диаметр условного прохода, допустимые диапазоны расходов, версия программного обеспечения, серийный номер) в съемных микросхемах DAT, установленных в измерительном преобразователе. Соответственно при необходимости замены ИП калибровка прибора не требуется;
• передачи измерительной информации в аналоговом виде и/или цифровом на персональный компьютер, контроллер, удаленное устройство индикации.

ИП может быть смонтирован компактно с датчиком или удален от него на расстояние до 200 м. Обслуживание, настройка, диагностика расходомеров возможна с дисплея, персонального компьютера или контроллера.

Для обслуживания, настройки, диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldTool, FieldCare. Для беспроливной поверки расходомеров может использоваться имитационно-поверочное устройство FieldCheck.

Расходомеры могут иметь искрозащищенное, или взрывозащищенное (2Ехde[ia]IГС/IIBT6.. .T1, 2Ехе^а]ПС/ПВТ6…Т1) или гигиеническое исполнение и специальное присоединение. Расходомеры Promag 50 и Promag 53 имеют исполнение, сертифицированное согласно требованиям стандартов IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2.

Для применения расходомера в учетно-расчетных операциях конструктивно предусмотрено пломбирование корпуса электронного преобразователя пломбами надзорного органа.

Программное обеспечение

Программное обеспечение расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) производится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен (встроенная система самодиагностики — при включении прибора главный процессор вычисляет контрольную сумму и сравнивает ее с контрольной суммой в программном обеспечении, если вычисленная контрольная сумма совпадает со

значением внутри программного обеспечения, то главный процессор запускает программное обеспечение и переходит в нормальный режим работы).

Наименование ПО имеет структуру Х.У.2, где:

Х — идентификационный номер firmware;

Y — идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z — служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) — не влияет на функциональность и метрологические характеристики расходомера.

Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).

Идентификационные данные программного обеспечения системы:

Согласно МИ 3286-2010 программное обеспечение расходомера от непреднамеренных и преднамеренных изменений имеет уровень защиты «C».
