Поверка осциллографа цифрового Актаком ADS-6062H
Назначение: для измерений амплитудных и частотно-временных параметров электрических сигналов.
Поверка осциллографа цифрового Актаком ADS-6062H
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.

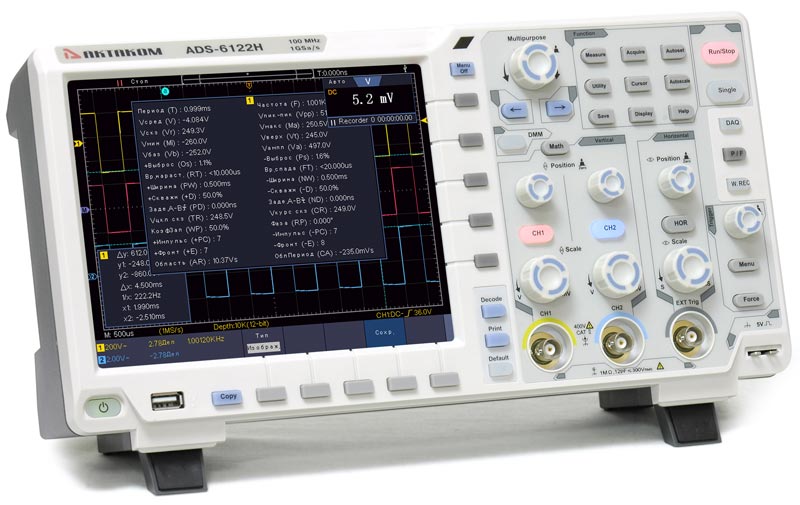

Осциллографы выполнены в виде моноблока с питанием от сети (имеется возможность работы от аккумулятора). На лицевой панели расположены цветной жидкокристаллический дисплей, органы управления, выключатель, входные разъёмы каналов вертикального отклонения и входное гнездо внешнего запуска, разъем интерфейса USB. На задней панели расположены разъем для подключения сетевого кабеля питания и разъемы интерфейсов связи, а также разъемы входа/выхода для опциональных генераторов и мультиметра.
Поверка осуществляется по документу МП 06/002-17 «Осциллографы цифровые ADS-6062^ ADS-6122, ADS-6122H, ADS-6142H, ADS-6222, ADS-6222H, ADS-6322. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 18.08.2017 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.761-2011, калибратор универсальный 9100 с опцией 600, метрологические характеристики: диапазон Цимп от ±4,4400 мВ до ±133,44 В на Rн=1 МОм, погрешность ±(0,002^вых + 40 нВ); диапазон частот от 10 Гц до 600 МГц, погрешность ±2,5-10-5^вых; время нарастания/спада импульса — менее 1 нс, регистрационный номер в Федеральном информационном фонде 25985-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на верхнюю панель осциллографа (место нанесения указано на рисунке 2).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
- Техническая документация изготовителя.
