Поверка модулей ввода-вывода аналоговых и дискретных сигналов MDS
Назначение: для использования в распределенных системах контроля и управления различных отраслей промышленности и научных исследований, для многоканального ввода-вывода аналоговых и дискретных сигналов: обеспечивают измерение и сбор данных с удаленных аналоговых или дискретных датчиков и передачу их в управляющий компьютер (контроллер), а также формирование по командам управляющего компьютера (контроллера) аналоговых или дискретных управляющих сигналов для удаленных исполнительных устройств. При взаимодействии с управляющим компьютером (контроллером) модули являются «ведомыми». Совместно с термоэлектрическими преобразователями, термопреобразователями сопротивления обеспечивают измерение температуры в технологических процессах в энергетике, металлургии, химической, нефтяной, газовой, машиностроительной, пищевой, перерабатывающей и других отраслях промышленности, а также научных исследованиях.
Поверка модулей ввода-вывода аналоговых и дискретных сигналов MDS
- с сигналами термоэлектрических преобразователей с номинальными статическими характеристиками (НСХ) типа ХА(К), ХК (L), ПП(S), ПР(В), ПП(R), ВР(А-1), ЖК(J), НН(N) по ГОСТ Р 8.585;
- с сигналами сопротивления 0-100, 0-250, 0-500, 0-1000, 0-2000 Ом;
- с сигналами термометров сопротивления с НСХ типа 50М, 100М, 50П, 100П, 500П, Pt50, Pt100, P1500, 100Н, 500Н по ГОСТ Р 8.625.
Модули вывода аналоговых сигналов должны осуществлять вывод аналоговых сигналов тока 0-20 мА, 4-20 мА и напряжения 0 — 5 В, 0 — 10 В по командам управляющего компьютера (контроллера).

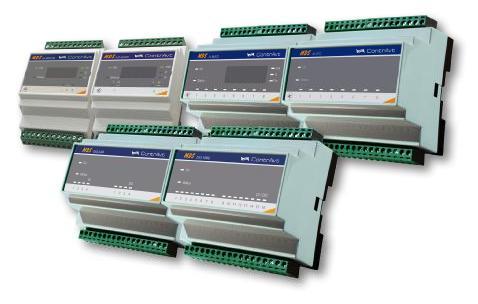

Модули имеют унифицированное конструктивное исполнение корпуса, позволяющее устанавливать модули на стандартный 35-мм DIN-рельс внутри монтажных шкафов или другого оборудования, защищающего от воздействий внешней среды, обеспечивающего подвод сигнальных проводов и ограничивающего доступ к модулям.
Подключение проводов к модулю осуществляется с помощью разъёмных клеммных соединителей «под винт». Модули имеют малое энергопотребление и не требуют принудительной вентиляции.
Поверка проводится в соответствии с приложением 3 Руководства по эксплуатации «Модули ввода-вывода аналоговых сигналов серии МЕЖ. Методика поверки. ПИМФ.426439.001 МП», согласованным руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» в декабре 2007 г. РЭ с методикой поверки записаны на компакт диск.
Перечень оборудования, необходимого для поверки модулей:
- калибратор электрических сигналов СА71;
- магазин сопротивлении Р-4831;
- термометр лабораторный ТЛ-4;
- термопара ХА (К) 1-го класса с индивидуальной градуировкой; — источник постоянного напряжения Б5-8.
В качестве инструментального ПО для проведения работ по поверке модуля используется Программа для настройки и тестирования модуля М1$ Utility (поставляется в комплекте с модулем).
Межповерочный интервал 2 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики преобразования. ГОСТ Р 8.625-2006 Термометры сопротивления. Общие технические требования и метадик испытаний.
- ГОСТ Р 51317.6.4-99 «Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний».
- ГОСТ Р 51317.4.4-2047 «Совместимость технических средств электромагнитная. Устойчивость к накосекундиым импульсным помехам. Требования и методы испытаний»..
- ГОСТ Р 51317.4.5-99 «Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний».
- Технические условия ПИМФ.426439.001 ТУ «Модули ввода вывода аналоговых и дискретНыХ сигналов серии 1О$
