Поверка микрометра МК, МК Ц, МЗ, МЛ, МТ
Микрометры предназначены:
- МК, МК Ц — гладкие для измерения наружных размеров изделий;
- МЗ — зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1 мм;
- МЛ — листовые для измерения толщины листов и лент;
- МТ — трубные для измерения толщины стенок труб.
Физическая величина — длина (мм).
Модификации: МК — 15 (МК 25, МК 50, МК 75, МК 100, МК 125, МК 150, МК 175, МК 200, МК 225, МК 250, МК 275, МК 300, МК 400, МК 500, МК 600); МК Ц- 4 (МК Ц25, МК Ц50, МК Ц75, МК Ц100); МТ — 1 (МТ 25).
Поверка микрометра МК, МК Ц, МЗ, МЛ, МТ
Принцип действия микрометров МК, МЛ, МЗ, МТ — механический, микрометра МК Ц — механический и электронный.
Микрометр любого типа представляет собой скобу, в которую слева запрессована пятка, а справа — микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство.
Для того, чтобы скобы микрометров МК, МК Ц, МЗ не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки.
Форма измерительной поверхности пятки микрометра МК, МК Ц плоская; микрометров МЛ и МТ — сферическая; микрометра МЗ — срезанная тарельчатая.
Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые установлены на гильзе микрометрической головки.
У микрометра МЗ к торцу микрометрического винта крепится губка, имеющая полную тарельчатую измерительную поверхность.
Измерительные поверхности микрометров МК, МК Ц, МЛ, МТ оснащены твёрдым сплавом. Измерительные поверхности микрометра МЗ закаленные.

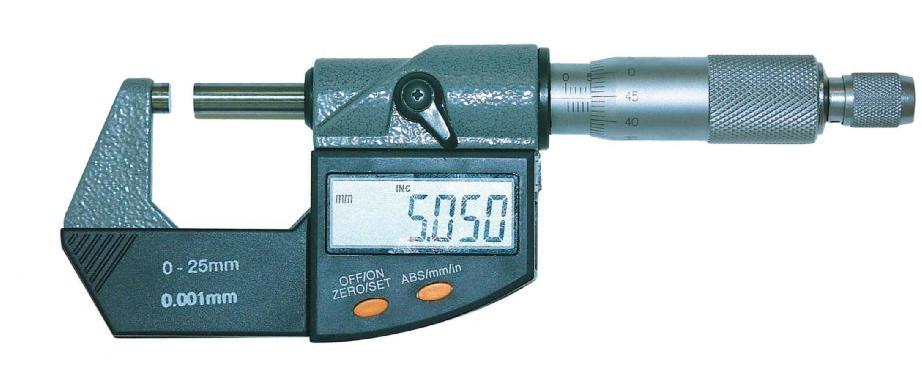

В корпусе микрометра МК Ц установлено электронное цифровое отсчетное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На обратной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбовой крышкой. Справа в корпусе имеется гнездо для подключения системы вывода результатов измерения на внешнее устройство.
Для установки в исходное положение микрометры МК, МК Ц, МЗ с диапазоном измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм должны быть плоскими, а более 300мм
Поверка осуществляется по МП 008-2012 «Микрометры. Методика поверки», утвержденной 22 июня 2012 года ГЦИ СИ ФБУ «Кировский ЦСМ».
Перечень средств поверки (эталонов):
- концевые меры 1-Н3, 1-Н8, 1-Н21, 2-Н21 ГОСТ 9038-90;
- машина оптико-механическая ИЗМ-1 ТУ 3-3.1045-75;
- меры с цилиндрическими измерительными поверхностями;
- плоская стеклянная пластина нижняя ПИ 60-2 ТУ3.3.2123-88;
- плоскопараллельные стеклянные пластины ГОСТ 1121-75;
- головка измерительная 1ИГ ГОСТ 18833-73;
- образцы шероховатости с параметром Ra=0,08 мкм ГОСТ 9378-75;
- плита поверочная 630х400 ГОСТ 10905-86;
- щуп 0,45-100 кт 2 ТУ 2-034-221197-011-91.
Сведения о методиках (методах) измерений приведены в следующих документах:
- МК 25.. .600.000 РЭ «Микрометр. Руководство по эксплуатации».
- МК Ц.000 РЭ «Микрометр гладкий. Руководство по эксплуатации».
- МЗ.000 РЭ «Микрометр. Руководство по эксплуатации».
- МЛ.000 РЭ «Микрометр. Руководство по эксплуатации».
- МТ 25.000 РЭ «Микрометр. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к микрометрам МК, МК Ц, МЗ, МЛ, МТ
- ГОСТ 6507-90 «Микрометры. Технические условия».
- МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 1х10-6 — 50 м и длин волн в диапазоне 0,2 — 50 мкм».
- МП 008-2012 «Микрометры. Методика поверки».
