Поверка микрометра гладкого торговой марки «SHAN»
Назначение: для измерений наружных линейных размеров деталей.
Поверка микрометра гладкого торговой марки «SHAN»
Микрометры изготавливаются следующих исполнений:
- с отсчетом по шкалам стебля и барабана;
- с цифровым отсчетным устройством.

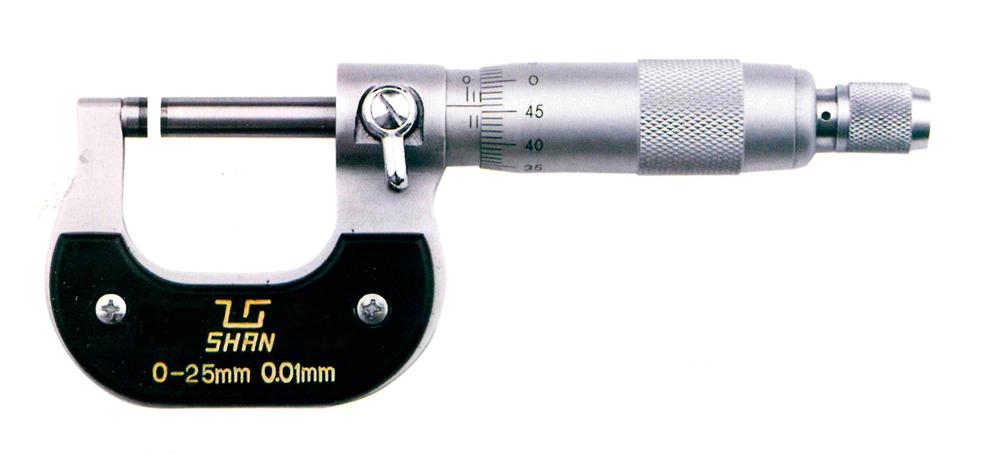

Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном или с жидкокристаллическим экраном, стопора, трещотки.
Микрометры с отсчетом по шкалам стебля и барабана имеют отсчетное устройство в виде микрометрической головки с ценой деления 0,01 мм или 0,001 мм, основанной на применении винтовой пары, которая преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки. Микрометры отличаются между собой диапазонами измерений, ценой деления и формой скобы.
Микрометры с цифровым отсчетным устройством имеют цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (mm/in), кнопка выбора абсолютных или относительных измерений (ABS), сохранение последнего измеренного значения на экране (HOLD), кнопка установки предварительного значения (ORIGIN) или без нее и др. Микрометры отличаются между собой диапазонами измерений, формой скобы и различным набором специальных функций.
Измерительные поверхности микрометров оснащены твердым сплавом.
Для установки в исходное положение микрометры с верхним пределом диапазона измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм -сферические. Скобы микрометров, указанных на рисунках 1-2, 4-7, 10, оснащены термоизоляционными накладками для предотвращения влияния тепла рук.
т. — Товарный знак «SHAN» наносится на паспорт микрометров типографским 5HRN методом, на скобу и футляр микрометров краской или методом лазерной маркировки.
Поверка осуществляется по документу МП 203-21-2016 «Микрометры гладкие торговой марки «SHAN». Методика поверки», утвержденному ФГУП «ВНИИМС» 16 ноября 2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- машина оптико-механическая для измерений длин ИЗМ-1 (рег. № 903-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
- Техническая документация фирмы-изготовителя.
