Поверка манометров ДМ-1-60
Назначение: для измерения избыточного давления воздуха или неагрессивных жидкостей и газов и различных отраслях промышленности.
Взамен № 21641-01
Поверка манометров ДМ-1-60

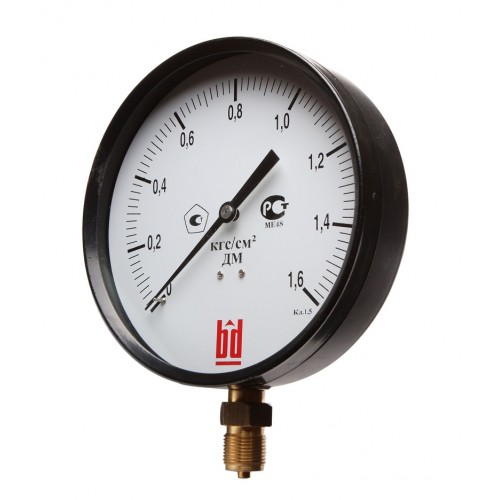

Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, вьшолненного в виде мембранной коробки. Под воздействием измеряемого давления происходит линейное перемещение центра мембранной коробки, которое с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра.
В состав манометра входят: мембранная коробка, передаточный механизм со спиральной пружиной, циферблат и стрелка. Совмещение нулевой отметки шкалы со стрелкой производится при отсутствии избыточного давления поворотом циферблата манометра. Манометры изготавливаются в металлическом корпусе без фланца с осевым расположением штуцера.
Манометры выпускаются в шести модификациях, которые отличаются верхними пределами измерений давления, пределами допускаемой основной погрешности и ценой деления шкалы.
Поверка манометров проводится по МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Межповерочный интервал -1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
- ГОСТ 8.017-79 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
- ТУ 4212-003-27418804-2000 «Манометры ДМ-1-60. Технические условия ».
