Поверка калибратора давления Crystal 31, Crystal 33, Crystal XP
Назначение: для задания и измерения абсолютного, отрицательного и положительного избыточного давления при поверке и калибровке измерительных преобразователей давления и манометров, для измерения электрических сигналов постоянного тока от измерительных преобразователей давления в полевых и лабораторных условиях в качестве в качестве эталонных средств измерений в государственной и метрологической службе юридических лиц.
Заменен в 2010 г. на 31517-10
Поверка калибратора давления Crystal 31, Crystal 33, Crystal XP
Принцип действия приборов основан на аналого-цифровом преобразовании (АЦП) электрического сигнала от встроенных или внешних измерительных преобразователей давления и отображении его на дисплее.

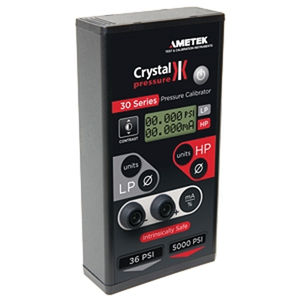

Калибраторы давления Crystal представляют собой портативные электрические приборы, созданные на базе микропроцессорной техники, с расположенными на их передних панелях клавишами для задания режимов измерений и выбора единиц измерений давления.
Дисплей прибора отображает результаты измерений в цифровом виде, а также отображает информацию о режиме его работы. Электропитание приборов осуществляется от аккумуляторов или элементов питания.
В состав калибраторов давления Crystal могут входить ручной гидравлический или пневматический насосы, а в калибраторы давления Crystal 31 и Crystal 33 могут входить также внешние измерительные модули давления Ми1нгСа1. Прибор Crystal 31 имеет один встроенный преобразователь давления, а Crystal 33 — два встроенных преобразователя давления с разными верхними пределами измерений.
Поверка калибраторов давления Crystal проводится в соответствии с методикой МП-25520007-2006 «Манометры цифровые Crystal фирмы «Crystal Engineering Corporation», США. Методика поверки», утвержденной ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 29.03.2006 г.
Основные средства поверки:
- рабочие эталоны избыточного давления нулевого разряда с ВПП 0,6; б; 60 МПа, отоосительное СКО результата поверки 2®10 5;
- рабочие эталоны абсолютного давления нулевого разряда с ВПИ 0,25 МПа, относительное СКО результата поверки 1 10-5;
- грузопоршневые манометры избыточного давления МП-2,5, МП-6, МП-60, МП-600 и МП-2500 классов точности 0,01 и 0,02 по ГОСТ 8291-83;
- грузопоршневой манометр абсолютного давления 1-го разряда МПА-15 (ТУ50-62-83);
- задатчик давления «Воздух-2,5» 1-го разряда (ТУ 50.552-86);
- калибратор тока программируемый П-321 1-го разряда, режим источника калиброванных токов (Госреестр Х 8868-82).
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.017-79 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа». ГОСТ 8.223-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7.1O2 : 4000 • 102 Па».
- ГОСТ 8.022-91 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 +10-16 —30 А».
- Техническая документация фирмы — изготовителя.
