Поверка источника постоянного тока Б5-71

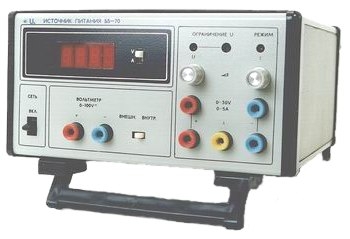

Назначение: для выдачи стабилизированных напряжений и токов различных уровней, измерения внешних напряжений постоянного тока до 100 В.
Поверка источника постоянного тока Б5-71
Источники постоянного тока Б 5-71 применяются в технологических стендах, для лабораторных исследований, при проектировании, производстве и испытаниях радиоэлектронной аппаратуры.
Работа источников основана на преобразовании напряжения сети в пониженное напряжение частотой 20 кГц с последующим выпрямлением линейным регулятором. Для предварительной стабилизации напряжение обратной связи снимается с регулирующего транзистора и подается на схему управления преобразователя.
Линейный регулятор осуществляет стабилизацию выходного напряжения или тока, обеспечивает защиту от перегрузок, коротких замыканий и перенапряжения. Плавная регулировка выходных напряжений и токов, а также индикация режимов и измерение внешнего напряжения осуществляется внешним регулятором. Устройство индикации осуществляет индикацию выходного напряжения или тока, а также внешнего напряжения постоянного тока от 0 до 100 В.
Поверка осуществляется в соответствии с методикой, изложенной в разделе 9 «Источник питания постоянного тока Б5-71. Методика поверки» руководства по эксплуатации ЕЭ3.233.316 РЭ, утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 12 декабря 2011 г. Основное поверочное оборудование:
- вольтметр универсальный В7-54
- осциллограф универсальный С1-114
- микровольтметр В3-57
- катушка сопротивления безреактивная Р310
Сведения о методах измерений
- Сведения о методике измерений приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам постоянного тока Б5-71.
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
- ЕЭ3.233.316 ТУ Источник постоянного тока Б5-71. Технические условия.
