Поверка источника питания постоянного тока Б5-71ММ
Назначение: для воспроизведения и измерения силы и напряжения постоянного тока.
Поверка источника питания постоянного тока Б5-71ММ

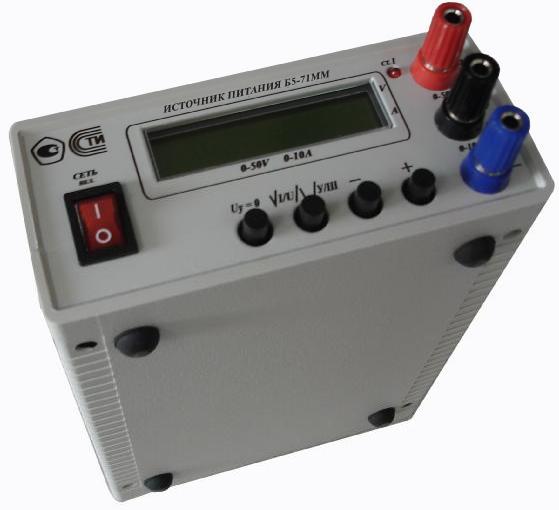

Источники питания постоянного тока Б5-71ММ (далее Б5-71ММ) представляют собой регулируемый источник питания с непрерывно регулируемым выходным напряжением.
Управление и контроль за режимами работы источников питания Б5-71ММ осуществляет встроенный в базовый блок микроконтроллер. Встроенный измеритель напряжения и тока обеспечивает контроль значений воспроизводимых силы тока и напряжения.
Источники питания постоянного тока Б 5-71 ММ обладают низкой нестабильностью выходного напряжения и тока, и сохраняют свои технические характеристики при длительной непрерывной работе. Конструкция Б5-71ММ обеспечивает защиту от перегрузок, коротких замыканий на выходе прибора и обрывов нагрузки, а так же допускает соединение любой выходной клеммы с корпусом.
Источники питания постоянного тока Б5-71ММ обеспечивают:
- время отключения (включения) выходного напряжения кнопкой «отключение выхода» с передней панели прибора не более 15 с;
- ручное управление с передней панели;
- соединение любого из полюсов с корпусом;
- соединение источников в параллель и последовательно;
- производственно-эксплуатационный запас не менее 20 % по основным техническим параметрам;
- защиту от перегрузок и коротких замыканий.
Места установки мастичных клейм от несанкциони рованного доступа
Поверка осуществляется в соответствии с разделом 10 «Поверка» документа РПЕВ 436237.001РЭ «Источники питания постоянного тока Б5-71ММ. Руководство по эксплуатации», утвержденным ФБУ «Ростовский ЦСМ» 25.03.2016 г.
Основные средства поверки:
- осциллограф С1-112А, (0 — 10) МГц, (0,005 — 5) В/дел, ПГ ±(4 — 6) % (Госреестр СИ № 11763-89);
- вольтметр В7-65, (1 • 10-5 — 1000) В, ПГ ±(0,05 % + 10 е.м.р.) (Госреестр СИ № 20250-06);
- милливольтметр В3-38А, (0,0001 — 300) В, (20 — 5 106) Гц, ПГ ±2,5 % (Госреестр СИ № 3243-82);
- катушка сопротивления Р310, 0,001 Ом, КТ 0,01/0,02 (Госреестр СИ № 1162-58);
- мегаомметр М4100/3, (0 — 100) МОм, 500 В, ПГ ±(1,5 — 4) % (Госреестр СИ № 3424-73);
- вольтметр Э533, (0 — 600) В, (45 — 65) Гц, КТ 0,5 (Госреестр СИ № 3937-78).
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке и в виде наклейки на корпус источника питания постоянного тока Б5-71ММ.
Сведения о методах измерений
- РПЕВ 436237.001РЭ «Источники питания постоянного тока Б5-71ММ. Руководство по эксплуатации», раздел 2.3. «Использование источника питания».
Нормативные документы
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
- ТУ 6659-001-27194682-2015 Источники питания постоянного тока Б5-71ММ. Технические условия.
