Поверка индикатора веса гидравлического ГИВ6-М2
Назначение: для измерения усилий натяжения неподвижного конца талевого каната при бурении и ремонте скважин.
Поверка индикатора веса гидравлического ГИВ6-М2

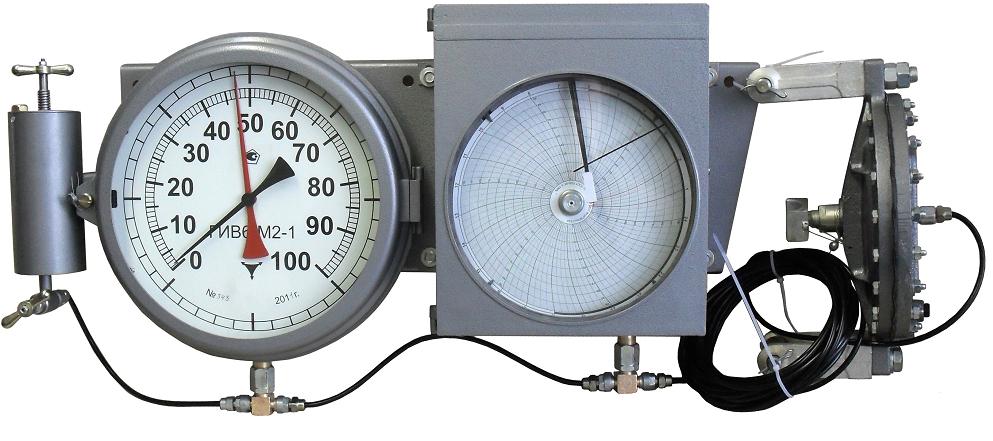

Конструктивно индикатор веса гидравлический ГИВ6-М2 состоит из трансформатора давления и блока вторичных приборов, соединенных трубопроводом. Трансформаторы давления выпускаются двух типов, одинаковых по конструкции и различающихся эффективной площадью мембраны и расстоянием между крайними опорами. Блок вторичных приборов может включать: указатели с основной и верньерной шкалой, пресс-бачок и манометр, смонтированных на раме.
Индикаторы выпускаются семи модификаций. Модификации индикаторов веса гидравлических ГИВ6-М2, различаются типом трансформатора давления и составом блока вторичных приборов.
Принцип действия индикатора веса основан на преобразовании усилия натяжения Q талевого каната (2) и преломленного между крайними опорами на корпусе (1) и поплавком (3), опирающемся на мембрану, в давление в камере трансформатора и последующем его измерением. Давление в камере и усилие натяжения каната связаны зависимостью: P=(2Q/F)x cos а, где F — эффективная площадь мембраны; а — угол преломления каната.
Поверка осуществляется по документу МП СМ-002-2011 «Индикаторы веса гидравлические ГИВ6-М2. Методика поверки», утвержденному ГЦИ СИ «ФБУ Смоленский ЦСМ» 15.12.2011 г.
При проведении поверки применяется машина испытательная гидравлическая ГМС-50, предельная нагрузка до 500 кН, КТ 1.
Допускается применение других средств измерений, имеющих аналогичные характеристики.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в технических условиях ТУ 25-7617.004-92 «Гидравлические индикаторы веса ГИВ6-М2».
Нормативные и технические документы, устанавливающие требования к гидравлическим индикаторам веса ГИВ6-М2
- ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы»
- Технические условия ТУ 25-7617.004-92 «Гидравлические индикаторы веса ГИВ6-М2».
