Поверка гигрометра кулонометрического БАЙКАЛ-МК
Назначение: для измерения объемной доли влаги в азоте, воздухе, углекислом газе, водороде, инертных газах и их смесях, не взаимодействующих с фосфорным ангидридом, могут использоваться в технологических производствах, связанных с контролем влажности газов, а также в лабораториях для научных исследований. По эксплуатационной законченности гигрометры относятся к изделиям третьего порядка по ГОСТ 12997-84.
26.06.2013 продлен срок свидетельства
Поверка гигрометра кулонометрического БАЙКАЛ-МК
Гигрометры являются автоматическими показывающими непрерывнодействующими стационарными приборами.
Гигрометры имеют щитовое исполнение.
Принцип действия гигрометров основан на непрерывном извлечении влаги из дозируемого потока анализируемого газа высокоэффективным сорбентом и одновременном электролитическом разложении извлеченной влаги под действием постоянного напряжения на водород и кислород и измерении тока электролиза. В установившемся режиме ток электролиза, контролируемый блоком измерений, является мерой абсолютного содержания влаги в газе.

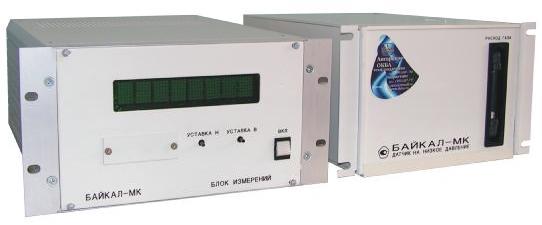

Гигрометры состоят из блока измерений и датчика. В зависимости от давления анализируемого газа гигрометры изготавливаются в исполнениях: БАИКАЛ-МК с датчиком на высокое давление- от 0,16 до 40,0 МПа (от 1,6 до 400,0 кгс/см2); с датчиком на низкое давление от 0,03 до 0,1б МПа (от 0,3 до 1,6 кгс/см2); с датчиком на разрежение от минус 0,005 до плюс 0,030 МПа (от минус 0,05 до плюс 0,30 кгс/см2).
Поверка гигрометров БАЙКАЛ-МК проводится по «Методике поверки», приведенной в разделе 6 руководства по эксплуатации 5К1.550.156 РЭ и согласованной ФГУП «ВС НИИФТРИ».
Межповерочный интервал — 1 год.
При проведении поверки применяются:
- миллиамперметр Н-3092, КТ 1,5, ТУ 25-04-3154-79;
- многопредельный микроамперметр, КТ 0,2, ГОСТ 8711-93 (2 шт.);
- мегаомметр постоянного тока, КТ 1, 500 В ТУ 24-04-800-71;
- манометр МО, КТ 0,4; 0-250 кПа (0-2,5 кгс/смг) ГОСТ 2405-88;
- магазин сопротивлении РЗЗ, КТ 0,2 ТУ 25-04-235-75 (2 шт.);
- секундомер 0-60 с, 0-30 мин, КТ 3;
- генератор влажного газа РОДНИК-4 ТУ6-91 5К2.844.100 ТУ;
- термометр с диапазоном измерений 0-50 °С, ценой деления 0,1 °С;
- барометр-анероид с диапазоном измерений от 84,0 до106,7 кПа (от 630 до 800 мм рт. ст.) с пределами допускаемой погрешности ±0,1 кПа (±0,8 мм рт. ст.).
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
- Технические условия ТУ 4215-041-00202904-07.
