Поверка газоанализатора ДАХ-М

Датчики-газоанализаторы ДАХ-М (далее — газоанализаторы) предназначены для непрерывных автоматических измерений массовой концентрации одного из вредных веществ: оксида углерода (CO), сероводорода (H2S), диоксида серы (SO2), водорода хлористого (HCl), хлора (Cl2), диоксида азота (NO2), аммиака (NH3), амила (АТ, тетраоксид азота (N2O4), одоранта (RSH), а также объемной доли кислорода (O2) в воздухе рабочей зоны и в технологических средах, содержащих углеводороды. Поверка газоанализатора ДАХ-М осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка газоанализатора ДАХ-М

Г азоанализаторы представляют собой стационарные приборы непрерывного действия. Принцип действия газоанализаторов — электрохимический.

Способ подачи пробы — диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы, например, эжектора.

Газоанализаторы ДАХ-М-01/-03/-04 выполнены одноблочными, в корпусе из полиамида угленаполненого.

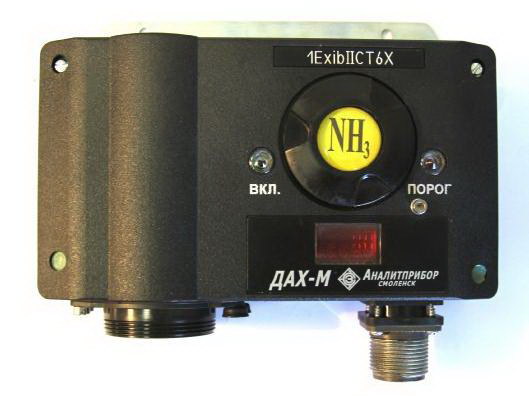

На передней панели газоанализаторов ДАХ-М-01/-03/-04 расположены:

• индикатор зеленого цвета свечения «ВКЛ»;
• индикатор красного цвета свечения «ПОРОГ»;
• защитная крышка, под которой расположены кнопки управления режимами работы газоанализаторов ДАХ-М-01 («Р», «В», «<», «>») или подстроечные резисторы «0», «    », предназначенные для корректировки нуля и чувствительности газоанализаторов ДАХ-М-03/-04;
• окно цифрового индикатора газоанализаторов ДАХ-М-01;

К задней стенке корпуса газоанализаторов крепится пластина для крепления газоанализатора на стене, на нижней стенке корпуса имеется разъем для подключения кабеля питания и выходного токового сигнала.

Газоанализаторы ДАХ-М-05/-05Х/-06 выполнены одноблочными, в металлическом корпусе.

В состав газоанализатора входят:

• корпус;
• крышка нижняя;
• крышка для доступа к подключению кабеля;
• кабельный ввод;
• ЭХД.

Крышка закрывает доступ к плате коммутации, под крышкой расположены:

• клеммники винтовые для подключения: кабеля питания; вторичного регистрирующего прибора, контролирующего выходной сигнал постоянного тока (для газоанализаторов ДАХ-М-05/-05Х); кабеля связи с внешними устройствами по интерфейсу RS485 (для газоанализаторов ДАХ-М-06);
• винт заземления для соединения экрана подключаемого кабеля.
• На нижней крышке расположены:
• кнопка управления «МЕНЮ/ВВОД»;
• цифровой индикатор;
• индикаторы единичные красного цвета «ВКЛ», «ПОРОГ»;
• кнопки управления «>», «<».

Газоанализаторы ДАХ-М-01/-05/-05Х/-06 имеют встроенное программное обеспечение (далее — ПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания определяемого компонента.

В газоанализаторах ДАХ-М-03/-04 программное обеспечение отсутствует.

Основные функции встроенного ПО:

• измерение содержания определяемого компонента;
• индикация измеренных значений на цифровом индикаторе газоанализатора;
• выдача унифицированного выходного сигнала постоянного тока, пропорционального содержанию определяемого компонента (для ДАХ-М-01/-05/-05Х);
• выдача световой сигнализации, свидетельствующей о достижении содержанием определяемого компонента установленных пороговых значений;
• связь с внешними устройствами по цифровому каналу RS-485 (для ДАХ-М-06) или HART (для ДАХ-М-05Х).
