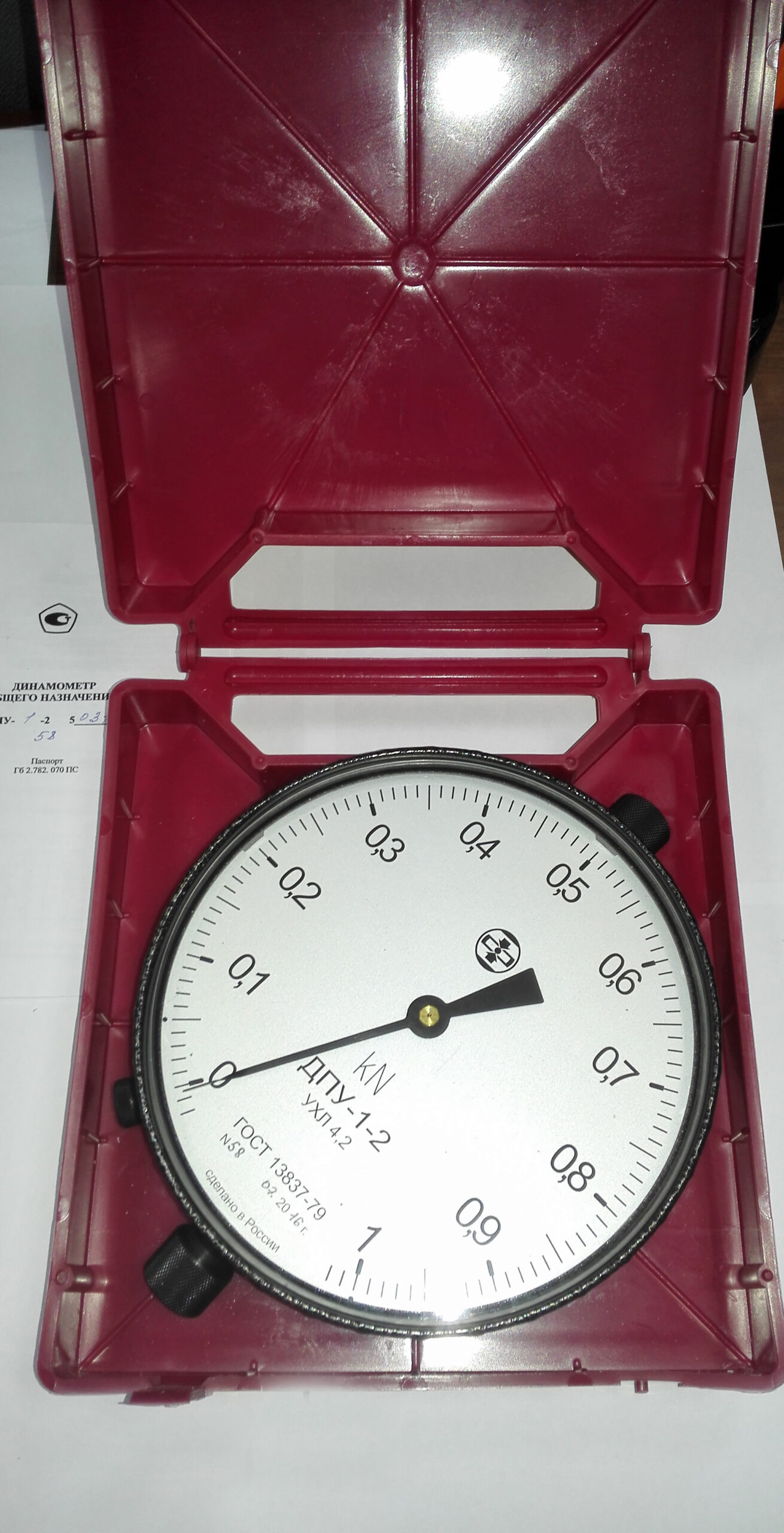

Поверка динамометра ДПУ-1-2 5031
Механические динамометры общего назначения ДПУ — надежные измерительные приборы. Механические динамометры общего назначения ДПУ используются для измерения статических растягивающих усилий. Принцип действия динамометров общего назначения типа ДПУ основан на действии растягивающих сил деформирующих упругий элемент и преобразующий это во вращательное движение стрелки относительно отметок шкалы, определяющих показания динамометра. Поверка динамометра ДПУ-1-2 5031 проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка динамометра ДПУ-1-2 5031 и его описание
Динамометр общего назначения (в дальнейшем динамометр) применяется для измерения статических растягивающих усилий, предназначен для работы в помещениях лабораторного типа при температуре окружающей среды от +1О до + 35°С и относительной влажности не более 80%.
Имеет исполнение УХЛ 4.2.
Справочные сведения о динамометрах указаны в табл. 1.
Таблица 1
| Обозначение | |||
| Динамометр | Документации | ||
| На динамометры | На футляры | ||
| ДПУ-0,1-2 | 5029 | Гб2.782.070 | Гбб.875.668 |
| ДПУ-0,2-2 | 5030 | Гб2.782.071 | Гб6.875.669 |
| ДПУ-0,5-2 | 5182 | Гб2.782.093 | Гб6.875.922 |
| ДПУ-1-2 | 5031 | Гб2.782.072 | Гб6.875.670 |
| ДПУ-2-2 | 5032 | Гб2.782.073 | Гб6.875.671 |
| ДПУ-5-2 | 5033 | Гб2.782.О74 | Гб6.875.672 |
Устройство и принцип работы динамометра ДПУ-1-2 5031
Динамометр состоит из корпуса, в котором расположена скоба, жестко соединенная с корпусом болтом.
Усилия к динамометрам ДПУ-0,1-2 и ДПУ-0,2-2 прикладываются через серьгу и крючок, а к динамометрам ДПУ-0,5-2, ДПУ-1-2, ДПУ-2-2 или ДПУ-5-2 — через серьгу и крюк.
Динамометр работает по принципу определения силы по значению величины упругой деформации скобы, которая преобразуется через рычажный передаточный механизм в показания по шкале. На ободе имеются винт, которые окрашивают после приемки динамометра. Поверка динамометра ДПУ-1-2 5031 проводится по всей России.
Комплект поставки должен соответствовать табл. 5.
Таблица 5
| Обозначение документа | Наименование и
условное обозначение |
Кол—во |
Примечание |
| Составные части
изделия |
|||
| См. табл. 1 | Динамометр общего
назначения |
1 | |
| Крючок (поз. 10) | 1 | ДПУ-0,1-2 и
ДПУ-0,2-2 |
|
| Серьга (поз. 11)
Крюк (поз. 13) |
1
1 |
ДПУ-0,5-2
ДПУ-1-2, ДПУ-2-2, ДПУ-5-2 |
|
| См. табл. 1 | Футляр | 1 | |
| Эксплуатационная
документация |
|||
| Гб2.782.070ПС | Паспорт | 1 | Групповой |
Подготовка к работе
Правильность показаний динамометра зависит от условий его работы. Нормальными условиями для работы динамометра являются следующие:
- температура окружающего воздуха 20 ± 5°С;
- относительная влажность от 30 до 80 %;
- атмосферное давление от 83 до 105 Динамометр установлен в вертикальном положении.
Измеряемое усилие действует вдоль силовой оси Х. Усилия прилагаются плавно, без рывков.
- Установить съемные детали.
- Закрепить надежно динамометр в захватах силового устройства.
- Установить нулевое показание поворотом шкалы 8 за обод 2, открепив предварительно винт 1 и снова закрепив его после поворота обода.
Поверка осуществляется по ГОСТ 13782-68 «Динамометры пружинные общего назначения. Методы и средства поверки»
