Поверка дефектоскопа-толщиномера ТЭС-364М
Дефектоскоп-толщиномер ТЭС-364М применяется для измерений толщины защитных покрытий и обнаружения дефектов в машиностроении, при обработке металлов, в химической и других областях промышленности. Поверка дефектоскопа-толщиномера ТЭС-364М осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка дефектоскопа-толщиномера ТЭС-364М
Дефектоскоп-толщиномер ТЭС-364М термоэлектрический применяется для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих ферромагнитных и немагнитных материалов.
Назначение ТЭС-364М:
Принцип работы дефектоскопа-толщиномера
Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей при контакте горячего наконечника преобразователя с контролируемой поверхностью изделия.
ТЭДС зависит от металлофизического состояния контролируемого участка:
- химического состава (марка материала),
- структуры (термической обработки),
- глубины упрочненных слоев,
- толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы.
Функциональная связь между ТЭДС и контролируемым технологическим параметром устанавливается оператором по контрольным образцам. Установленные параметры и сопутствующие настройки записываются в память прибора и используются в процессе контроля.

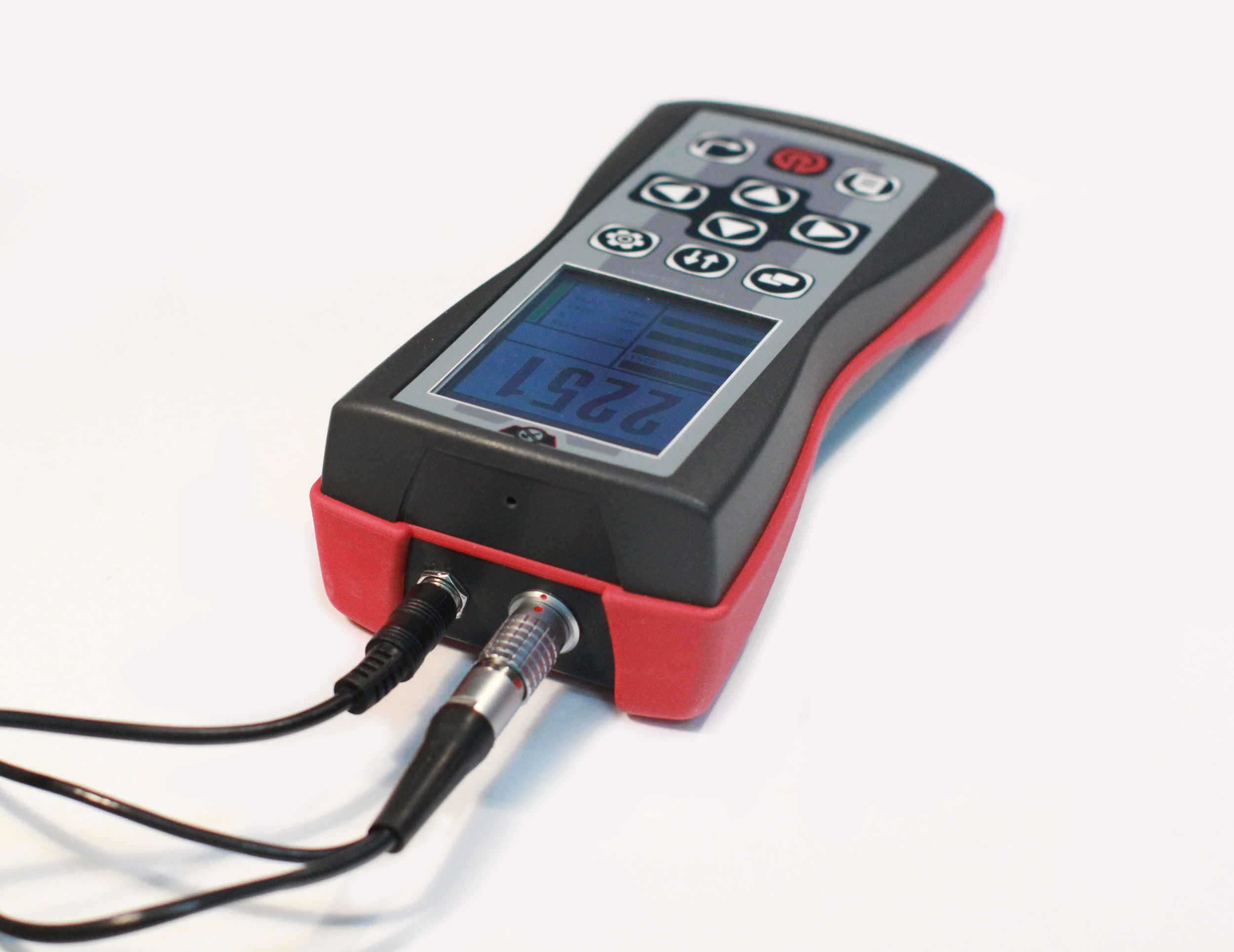

Конструкция ТЭС-364М
Функционально прибор состоит из электронного блока и датчика. Предусмотрен интерактивный пользовательский интерфейс, соответствующий общепринятым стандартам, применяемым в современной вычислительной технике.
Электронный блок прибора осуществляет нагрев “горячего” наконечника датчика, стабилизацию температуры наконечника, прием сигнала ТЭДС, преобразование его в единицы ТП по ранее определенным характеристикам, отображение результатов и другие функции.
Конструкция датчика:
- корпус,
- “горячий” наконечник (представляет собой вставку из твердого износостойкого материала по ТЭДС близкого к меди),
- “холодный” контакт (закрепляется на контролируемом изделии вне зоны нагрева и служит для замыкания измерительной электрической цепи),
- кабель для подключения к электронному блоку.
Способы проведения замеров ТЭС-364М:
- однократный замер в определенной точке контролируемого объекта;
- непрерывные замеры при сканировании поверхности изделия.
При однократном замере обеспечивается постоянная сила нажатия на поверхность изделия, что обеспечивает более высокую стабильность показаний по сравнению с непрерывным режимом.
При непрерывных замерах процесс измерения ТЭДС происходит постоянно (при наличии контакта), что обеспечивает возможность сканирования поверхности контролируемого изделия. Необходимо выдерживать одинаковую силу прижатия датчика к поверхности для получения более стабильных результатов.
Режимы работы дефектоскопа-толщиномера
| Режимы | Назначение | Тип замеров |
| «Измерительный» | результаты контроля представляются непосредственно в единицах ТП | однократные |
| «Диаграмма» | результаты представляются в виде столбчатой диаграммы, величина которой соответствует значению ТП | непрерывные |
| «Развертка» | результаты представляются в виде развертки (скана) значений ТП по поверхности изделия | непрерывные |
| «Определение марки» | осуществляется путем сопоставления ТЭДС испытуемого материала и набора марок материалов и соответствующих им ТЭДС, ранее записанных в прибор | однократные/непрерывные |
| «Проверка работоспособности прибора» | применяется перед проведением измерений | однократные |
