Поверка дальномера лазерного PD 30, PD 32
Назначение: для бесконтактного измерения расстояний и вычисления размеров, площадей и объемов измеряемых объектов, область применения — строительство, отделочные работы, прикладная геодезия, монтаж технологического оборудования, спасательные службы и подразделения ГИБДД.
Поверка дальномера лазерного PD 30, PD 32
Принцип действия дальномера реализует фазовый метод измерения расстояний основанный на регистрации и сравнении фаз лазерного излучения выходящего из дальномера и входящего, после его диффузного отражения от объекта измерения.
Дальномер представляет собой пыле- и влагозащищенный корпус, вмещающий оптические и электронные компоненты. Дальность измерения зависит от отражательной способности и свойств наружной поверхности объекта измерения. Обычно, поверхности стандартных строительных конструкций позволяют проводить измерения расстояний до 50м. Для расстояний свыше 50м, для повышения светоотрахсательной способности, рекомендуется пользоваться специальной мишенью, входящей в комплект дальномера.
Расстояние измеряется от исходной (нулевой) точки, в качестве которой, в зависимости от режима измерений, может быть выбран:
- задний торец дальномера;
- передний торец дальномера;
- конец откидного ограничителя (используется для измерений из труднодоступны х мест, например — из углов помещений).

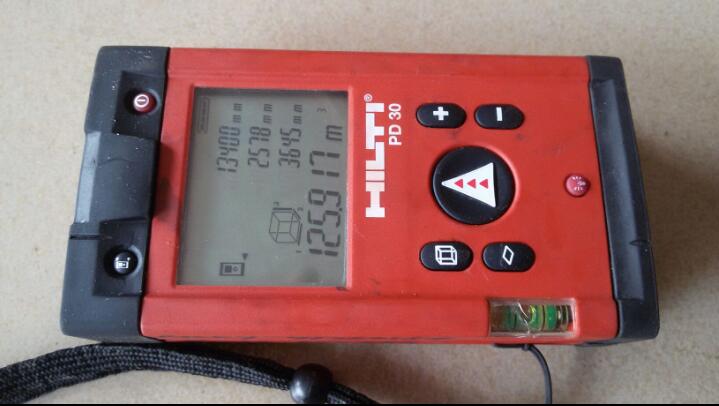

Управление дальномером осуществляется с помощью встроенной панели управления, объединяющей ЖК-экран и клавиатуру. Для работы в местах с недостаточной освещенностью предусмотрена подсветка ЖЕ-экрана. Для удобства управления, имеется звуковой сигнал , подтверждающий выполнение задаваемых команд.
Выпускаемые модификации дальномера имеют следующие особенности: Модель РД 30 — 8-и кнопочная панель управления. Модель РД 32 — 11-и кнопочная панель управления (расширены вычислительные функции), имеется встроенный оптический визир.
Поверка дальномера проводится в соответствии с разделом «Методика поверки» руководства по эксплуатации, согласованным ГЦИ СИ ФГу « Ростест®Москва» в ноябре 2004г.
Меж.поверочный интервал — 1 год.
Перечень основного оборудования необходимого для поверки:
- Набор контрольных линий (базисов), не менее трех, действительные длины которых равномерно располагаются в диапазоне измерения дальномера и определены
- погрешностью не более + 0,5 мм, например: светодальномером типа СП ГОСТ 19223—90 или рулеткой 3 разряда МИ 2060-90.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 23543-88 «Приборы геодезические. Общие технические условия»;
- ГОСТ 19223-90 «Светодальномеры геодезические. Общие технические условия» ;
- Техническая документация фирмы « Hi1ti Corporation».
