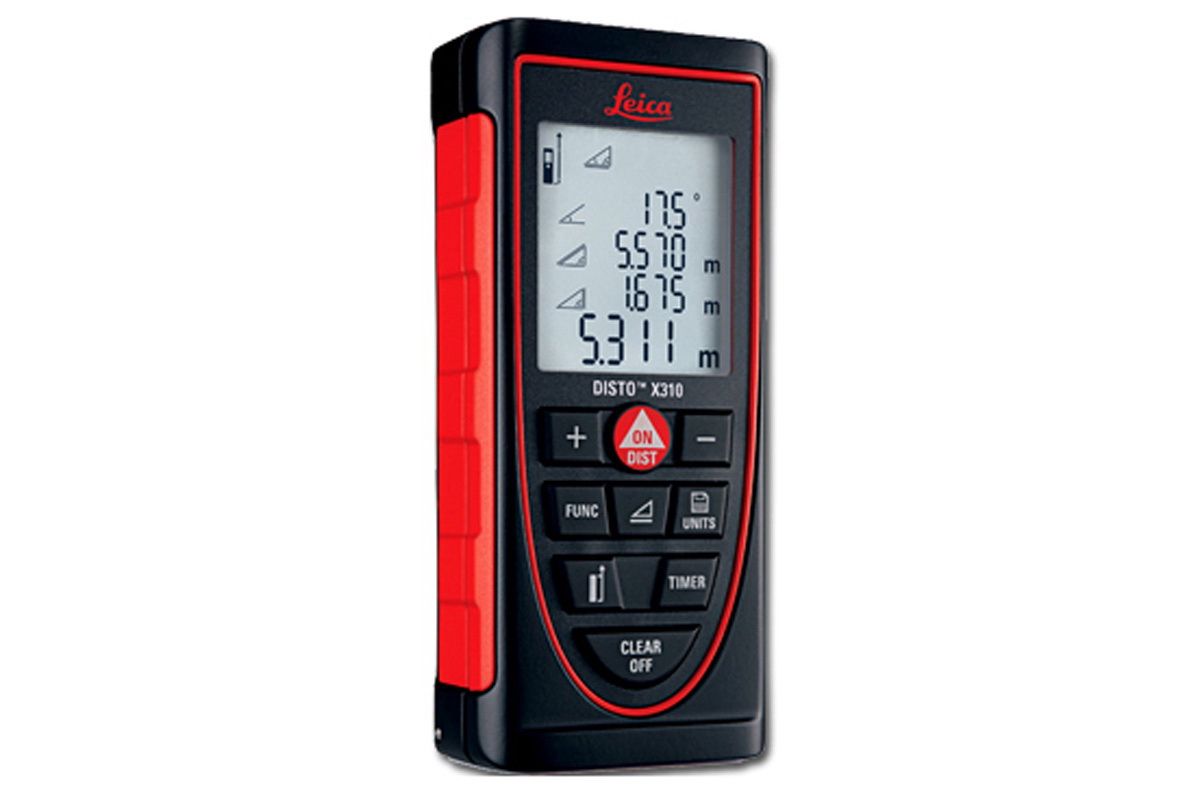

Поверка дальномера лазерного Leica DISTO X310
Назначение: для измерения расстояний и углов наклона относительно горизонта.
Поверка дальномера лазерного Leica DISTO X310
Принцип измерения расстояний дальномеров лазерных Leica DISTO X310 основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномера меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона, в установленных единицах измерения.
Длина волны лазерного излучения — 0,635 мкм, мощность — менее 1 мВт, класс 2 в соответствии с IEC 60825-1 «Безопасность лазерных изделий».
В качестве нулевой (начальной) точки отсчёта дальномеров лазерных Leica DISTO X310, для измерения расстояний, может быть выбран:
- нижний торец корпуса;
- верхний торец корпуса;
- край многофункциональной позиционной скобы;
- центр резьбовой втулки при измерении со штатива.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти. Конструктивно дальномеры лазерные Leica DISTO X310 выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами лазерными Leica Disto X310 осуществляется с помощью встроенной девятикнопочной клавиатуры.
Опломбирование узлов дальномеров лазерных Leica DISTO X310 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Поверка осуществляется по документу МП АПМ 34-13 «Дальномеры лазерные Leica DISTO X310. Методика поверки» утверждённому ГЦИ СИ ООО «Автопрогресс-М» в августе 2013 г.
Перечень основного оборудования необходимого для поверки:
- контрольные расстояния (не менее трёх), длины которых равномерно располагаются в диапазоне измерения дальномеров и определены с погрешностью не более ±0,3 мм;
- квадрант оптический КО-бО.
Сведения о методах измерений
Методика измерений приведена в документе «Дальномеры лазерные Leica DISTO X310. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным Leica DISTO X310
- ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия».
- ГОСТ 19223-90 «Светодальномеры геодезические. Общие технические условия».
- Техническая документация компании «Leica Geosystems AG», Швейцария.
