Поверка частотомера АКИП-5102
Частотомеры электронно-счетные АКИП-5102, АКИП-5102/1 (далее частотомеры) предназначены для измерения частоты, периода, количества импульсов, пикового напряжения синусоидальных или импульсных сигналов, а в модели АКИП-5102 дополнительно: временного интервала, длительности импульсов, фазового сдвига между сигналами, отношения частот, коэффициента заполнения импульсов, времени нарастания и времени спада. Поверка частотомера АКИП-5102 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка частотомера АКИП-5102

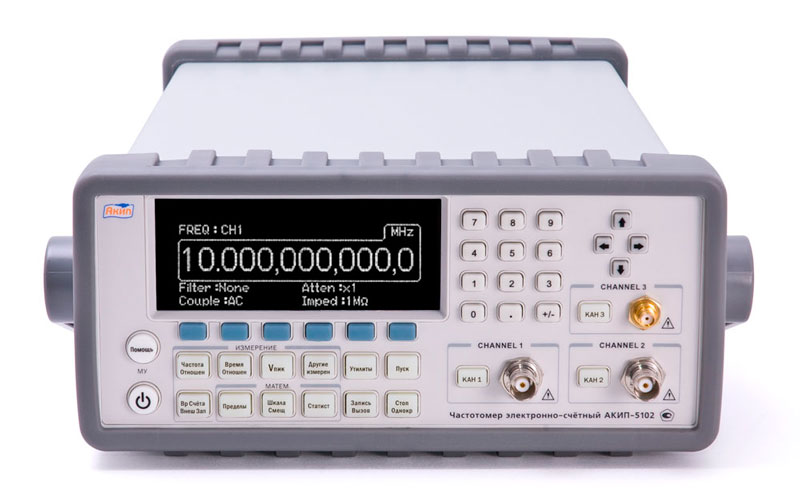

Электронно-счетные частотомеры АКИП-5102, АКИП-5102/1 используют технологию цифровой обработки сигнала в реальном времени, которая применяется для одновременного анализа потока входных данных, вычислений и получения новых показаний индикатора. Частотомеры выполнены в металлическом корпусе, имеют съемные демпфирующие накладки, поворотную ручку-подставку. На передней панели частотомеров расположены: 12- разрядный матричный индикатор, кнопка включения питания, органы управления измерениями, настройками и дополнительными режимами, ряд контекстных кнопок, входные разъемы, цифровая клавиатура и курсорные кнопки. Частотомеры имеют встроенный кварцевый генератор с тактовой частотой 10 МГц. Стабильность по частоте кварцевого генератора определяется установленной опцией.
На задней панели частотомеров расположены — разъем для подключения сетевого кабеля, входной разъем внешнего запуска, вход 10 МГц для подключения внешнего источника тактовой частоты 10 МГц, выход 10 МГц с внутреннего опорного генератора, интерфейсы дистанционного управления USB и LAN, гнездо для установки опционального интерфейса.
Частотомеры имеют возможность модернизации путем установки следующих опций:
- установка одной из опций опорного генератора;- установка дополнительного интерфейса управления GPIB;
- расширение частотного диапазона третьего канала до 20 ГГц (только в модели АКИП-5102);
- исключение третьего канала (только в модели АКИП-5102).
Модернизация осуществляется заводом-изготовителем или специализированным сервис-центром. Об установленной опции свидетельствует наклейка на задней панели частотомера.
При выполнении измерений обеспечивается математическая и статистическая обработка результата измерения: среднее, минимальное, максимальное и относительное значения, СКО, девиация Аллана.
Модификации (модели) частотомеров различаются числом измерительных входов, частотным диапазоном и измерительными функциями.
Особенности частотомера АКИП-5102:
- Измерение частоты до 6 ГГц, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, времени нарастания/спада импульсов, пикового напряжения, счет импульсов;
- 3 измерительных входа: канал 1, канал 2, канал 3, вход и выход опорной частоты (опция: три дополнительных входа на задней панели);
- Погрешность опорного генератора: ±2×10-6, опционально ±2×10-8/±5×10-10;
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО);
- Автоматический допусковый контроль для частотных измерений;
- Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов;
- Память на 20 профилей настроек (запись/вызов);
- Программная калибровка;
- Интерфейсы USB, LAN, GPIB;
- Совместим с протоколом LXI.
Поверка осуществляется по документу 54882137/1-14МП «Частотомеры электронно-счетные АКИП-5102, АКИП-5102/1. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 31 марта 2014 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS725 № Госреестра 31222-06, погрешность частоты за год ±5 10-10;
- стандарт частоты и времени водородный Ч1-76А, № Госреестра 23671-02, погрешность ± 1,5-10″ за год;
- компаратор частотный Ч7-1014, № Госреестра 40727-09, погрешность ± 1,510-12 за год;
- генератор импульсов 81150А, № Госреестра 41402-09, частотный диапазон от 1 мкГц до 240 МГц, погрешность с внешней опорной частотой ± 5 10-10 (± 1,5 10-12) за год;
- генератор сигналов измерительный Е8257D с опцией 540, № Госреестра 36797-08, диапазон частот от 250 кГц — 40 ГГц, погрешность с внешней опорной частотой ± 5 10-10
- (± 1,5 10-12) за год;
- вольтметр диодный компенсационный В3-49, № Госреестра 5477-76, пределы измерения 10 мВ — 100 В, диапазон частот 20 Гц — 1000 МГц, относительная погрешность SU< ± (0,2+(0,08/Шзм))%.
- ваттметры поглощаемой мощности М3-51, № Госреестра 7055-79 , пределы измерения 1 мкВт — 10 мВт, диапазон частот 0,02-17,85 ГГц, основная относительная погрешность ± 4%.
