Поверка анемометра ДВЭС-2
Назначение: для измерений скорости и направления воздушного потока (ветра) и передачи результатов измерений по цифровым каналам связи в стандарте RS-485 на внешние устройства отображения информации или системы сбора метеорологических данных.
Поверка анемометра ДВЭС-2

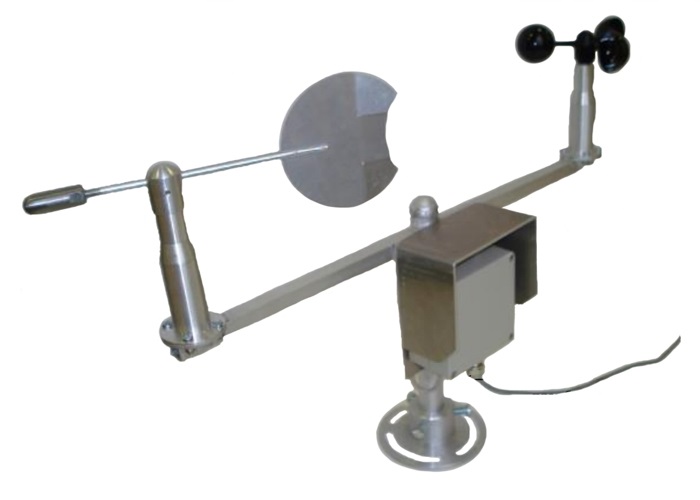

Принцип измерений основан на преобразовании движения воздушного потока во вращение чашечного ветрочувствительного элемента (вертушки), частота вращения которого пропорциональна скорости воздушного потока (ветра). Частота вращения вертушки преобразуется в цифровой код. Для измерений направления воздушного потока используется флюгер, угловое положение оси которого также преобразуется в цифровой код.
Цифровые коды с информацией о скорости и направлении воздушного потока (ветра) обрабатываются и преобразуется контроллером в последовательность ASCII — кодов, передаваемых по цифровым каналам связи в стандарте RS-485.
Для отображения данных (скорости и направления) используется компьютер, обеспечивающий прием цифровых сигналов в стандарте RS485, на котором установлена специализированная программа HyperTerminal из состава ОС Windows, или информация передается в системы сбора метеорологических данных.
Поверка осуществляется по документу МП 2550-0135-2013 «Анемометры ДВЭС-2. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” 29.07.2013 г. Основные средства измерений, применяемые при поверке:
- Аэродинамическая установка с диапазоном воспроизведения скоростей воздушного потока от 0,5 до 60 м/с и абсолютной погрешностью ± 0,015-V где V- скорость воздушного потока, м/с;
- поворотное устройство (круговой лимб, угломер) с погрешностью не более ±1°.
Сведения о методах измерений
Сведения о методиках измерений скорости и направления воздушного потока (ветра) изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анемометрам ДВЭС-1
- ГОСТ 8.542-86 ГСИ. «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
- Технические условия ЕСКТ.416136.002 ТУ ««Анемометр ДВЭС-2».
