Поверка анализатора спектра АКИП-4204/2 с TG

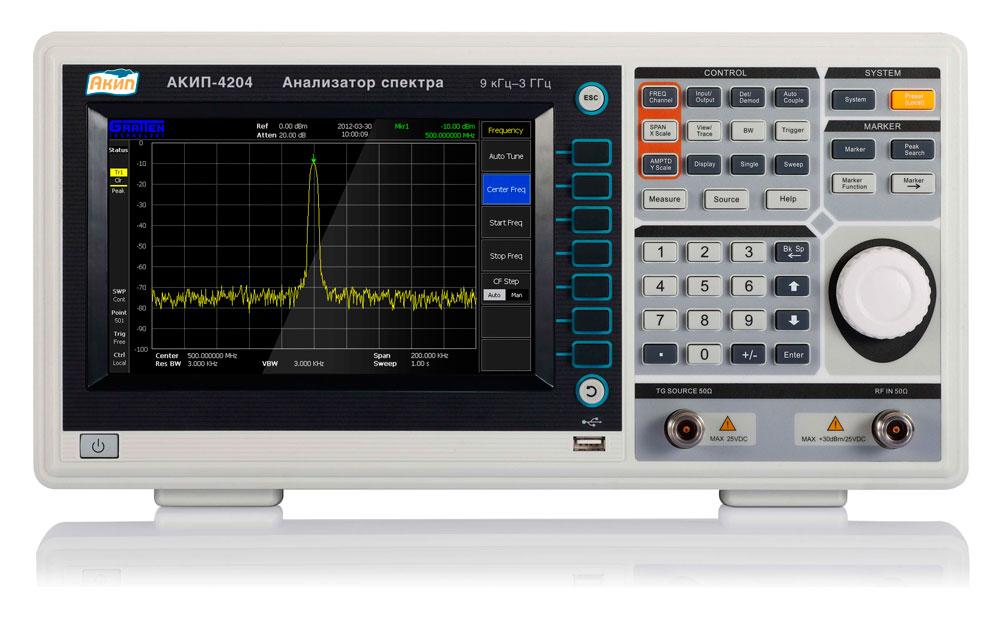

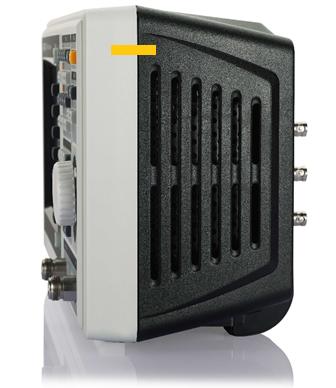

Анализатор спектра АКИП 4204/2 с TG – специализированное измерительное устройство, оснащенное трекинг-генератором. Благодаря этому, вы можете проанализировать сигнал с точки зрения его частоты, амплитуды и уровней, сравнить с эталонным и выявить отклонения в работе прибора. Поверка анализатора спектра АКИП-4204/2 с TG осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка анализатора спектра АКИП-4204/2 с TG
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудночастотных характеристик четырехполюсников. Полученные на приборах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Трекинг-генератор создает импульс с частотой в пределах возможностей анализатора до 7,5 ГГц с выходным уровнем от 0 до – 25 дБм с шагом в 1 дБ. КСВ составляет менее 2,0 к 1. Для соединения с анализатором спектра используется коннектор N-типа с сопротивлением 50 Ом.
Ручная настройка основных параметров обеспечивает высокую точность работы и максимальную синхронизацию с оборудованием. Так, в ручном режиме вы можете настроить поиск сигнала, выбор полос пропускания преобразователя частот, видео фильтров, поиск и слежение за пиковыми выбросами и многие другие параметры.
Анализатор спектра АКИП 4204/2 с TG выполняет измерения в диапазоне частот от 9 кГц до 7,5 МГц. Погрешность источника опорной частоты в пределах +/- , полоса обзора — нулевая, от 100 Гц до 3 ГГц с разрешением 1 Uw.
Предусмотрена возможность проведения маркерных измерений с разрешением маркера 1 Гц для измерения мощности. Используются дельта-маркеры, маркеры для измерения частоты и мощности, полосы пропускания, коэффициента амплитудной модуляции. Можно получить значение соотношения мощностей в измеряемых каналах анализатора спектра, а также значение мощности в одном канале.
Другие особенности устройства:
- Частотный диапазон от 9 кГц до 3000 МГц.
- Скорость развертки от 10 мс до 3000 с.
- ВЧ вход — соединитель N-типа; 50 Ом.
- Вход опорной частоты — соединитель BNC-типа.
Поверка осуществляется по документу ПР-01-2018МП «Анализаторы спектра серии АКИП-4204. Методика поверки», утвержденному АО «ПриСТ» 15 января 2018 г.
Основные средства поверки:
— калибратор многофункциональный Fluke 9640A-LPNX (Госреестр № 55872-13);
— частотомер универсальный CNT-90 (Госреестр № 41567-09);
— стандарт частоты рубидиевый GPS-12RG (Госреестр № 43830-10);
— генератор сигналов Agilent 8257D (Госреестр №53941-13)
— генератор сигналов измерительный MG3691C с опцией расширения частотного диапазона от 8 МГц до 10 ГГц (Госреестр № 45035-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
