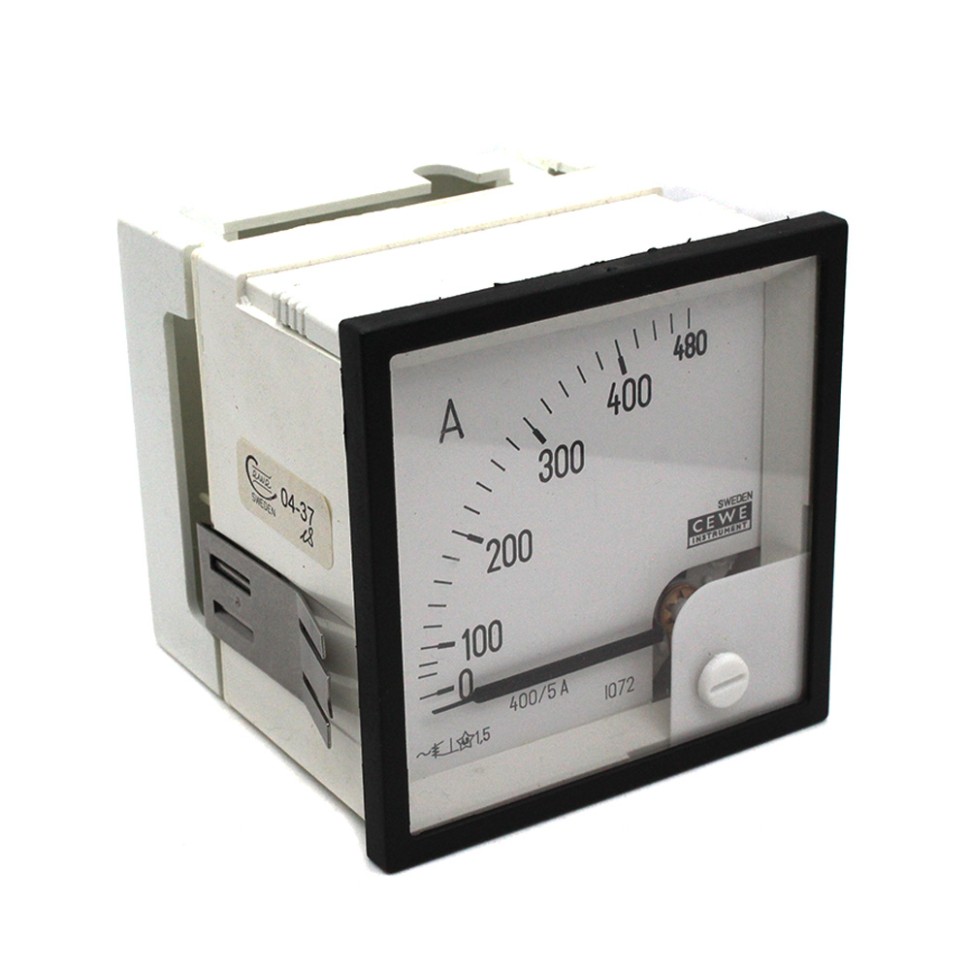

Поверка амперметра вольтметра аналогового IQ72
Назначение: для измерения тока и напряжения в цепях переменного тока и применяются в различных отраслях промышленности, для прямых измерений и используются совместно с измерительными трансформаторами тока и напряжения.
Поверка амперметра вольтметра аналогового IQ72
Данные приборы являются приборами электромагнитного типа. Приборы характеризуются низким потреблением энергии, высокой динамометрией (низкий эффект трения) и линейностью шкалы составляющей приблизительно 20% от измеряемого диапазона. В приборах используются качественные подшипники скольжения с хорошо отполированными осями из закаленной стали и сапфировые втулки. Приборы имеют экранирование и могут эксплуатироваться в местах с повышенным электромагнитным фоном.
При серийном производстве приборы откалиброваны для установки в вертикальном положении. При необходимости расположения приборов в другом положении следует указывать это в заказе.
При заказе приборов с линейным типом шкалы следует указывать, в вертикальном или горизонтальном положении будет располагаться шкала. Номинальное отклонение при использовании составляет ±5° от заданного положения. Дополнительная погрешность при других положениях пренебрежим0 мала.
Приборы устанавливаются на щите при помощи самофиксирующего устройства. Это простой, удобный и быстрый способ установки.
Конструкция прибора учитывает современные требования к безопасности. Для исключения контактов с тоновыми клеммами применяются защитные крышки. Крышка надевается на заднюю часть прибора после его установки и подключения.
Приборы с квадрантовой шкалой могут быть по заказу Оснащены передвигаемыми красными маркерами. Маркеры располагают на внутренней стороне передней крышки и отображают максимальное или минимальное значение измеряемой величины. После снятия передней крышки положение маркеров может быть изменено.
Поверка амперметров и вольтметров IQ 72 производится по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, ватметры. Методы и средства поверки»
Перечень основного оборудования: поверочная установка типа УГ]ГI’У-1М, эталонные приборы электромагнитной системы непосредственной оценки класса точности 0,2.
Межповерочный интервал — 1год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 30012.1-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования общие для всех частей».
- ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам».
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
- Техническая документация фирмы.
