Поверка акустических калибраторов CAL200, CAL250
Назначение: для воспроизведения уровня звукового давления (УЗД) в камере малого объема и применяются при проведении калибровки/поверки акустической аппаратуры, содержащей микрофоны.
Поверка акустических калибраторов CAL200, CAL250

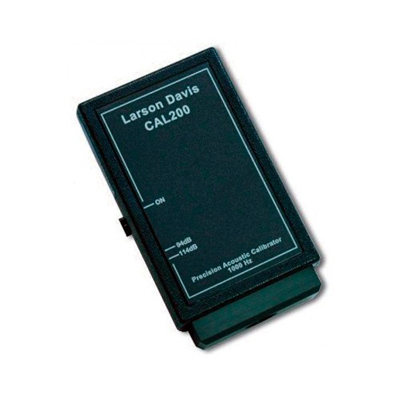

Конструктивно калибраторы представляют собой переносное малогабаритное устройство, состоящее из измерительного блока со встроенными: излучателем, кварцевым генератором, измерительным конденсаторным микрофоном и камерой малого объема (КМО) с отверстием для подсоединения микрофона.
Принцип действия калибратора основан на создании звукового давления с заданным уровнем с помощью установленного в КМО излучателя, на который подается напряжение с кварцевого генератора. Для стабильного воспроизведения УЗД в цепи обратной связи «излучатель-генератор» используется высокостабильный измерительный конденсаторный микрофон. Для подавления высокочастотных составляющих сигнала излучатель нагружен на резонатор Геймгольца с эквивалентным акустическим объемом более 200 см . КМО калибратора соединяется с атмосферой каналами, выравнивающими статическое давление. Устройство для выравнивания давления имеет низкую граничную частоту, что позволяет избавиться от влияния внешних шумов.
Поверка осуществляется по документу 07/23-15 МП «Калибраторы акустические CAL200, CAL250. Методика поверки», утвержденному первым заместителем генерального директора-заместителем по научной работе ФГУП «ВНИИФТРИ» 11.05.2015 г.
Основные средства поверки:
- капсюль измерительный конденсаторного микрофона 4134 (рег. № 7148-79) с предварительным усилителем, пределы допускаемой относительной погрешности ±0,1 дБ на частоте 1000 Гц;
- измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83): пределы допускаемой относительной погрешности измерений коэффициента нелинейных искажений ± 0,07 %;
- мультиметр 34401А (рег. № 16500-97): пределы допускаемой относительной погрешности измерений напряжения переменного тока ± 0,1 %.
Сведения о методах измерений
- Калибратор акустический CAL200. Руководство по эксплуатации I200.1 Rev F;
- Калибратор акустический CAL250. Руководство по эксплуатации I250.1 Rev F.
Нормативные документы, устанавливающие требования к калибраторам акустическим CAL200, CAL250
- ГОСТ Р МЭК-60942-2009 «Калибраторы акустические. Технические требования и требования к испытаниям»;
- ГОСТ Р 8.765-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц»;
- Техническая документация фирмы-изготовителя.
