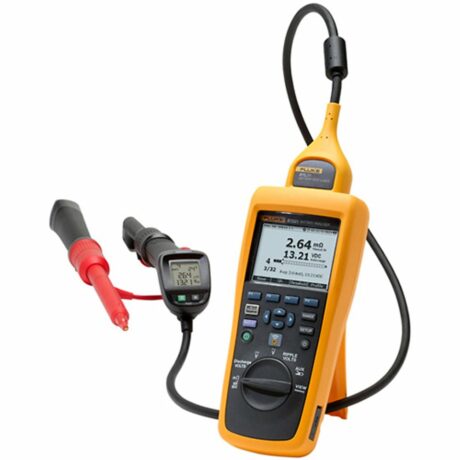

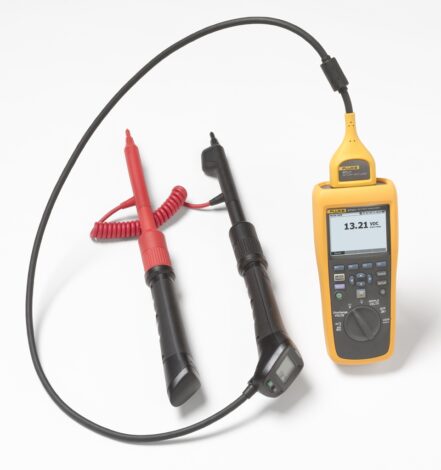

Поверка тестера батарей FLUKE BT521
Заявка на услугу
Уточним задачу, сроки и подготовим коммерческое предложение.
Стоимость
Оставить заявку
Запросить КП
от 5000 ₽
КП и консультация
Договор и закрывающие документы
Работаем с юрлицами по всей России
Поверка осуществляется в соответствии с документом МП 60138-15 «Тестеры батарей Fluke BT508/BT510/BT520/BT521. Методика поверки», утвержденным ФГУП «ВНИИМС» 22.12.2014 г.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520A с модулем SC1100. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %;
- диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %;
- диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
- мультиметр цифровой прецизионный Fluke 8508А, пределы допускаемой погрешности при измерении напряжения постоянного тока в диапазоне до 1000 В составляют ± 0,0005 %. Пределы допускаемой погрешности при измерении напряжения переменного тока в диапазоне до 1000 В составляют ± 0,06 %. Пределы допускаемой относительной погрешности при измерении сопротивления в диапазоне до 20 кОм составляют ±0,0008 %.
- магазин электрического сопротивления МСР Р4830/1. Класс точности 0,05/2,5·10-5 источник излучения в виде модели абсолютно черного тела, эталонный 2-го разряда (по ГОСТ 8.558-2009) с диапазоном воспроизводимых температур от 0 до плюс 60 °С.
| Функции | Диапазон | Разрешение | Погрешность | BT510 | BT520 | BT521 |
| Сопротивление батареи / Сопротивление прокладки1 | 3 мОм | 0,001 мОм | 1 % + 8 | ● | ● | ● |
| 30 мОм | 0,01 мОм | 0,8 % + 6 | ● | ● | ● | |
| 300 мОм | 0,1 мОм | 0,8 % + 6 | ● | ● | ● | |
| 3000 мОм | 1 мОм | 0,8 % + 6 | ● | ● | ● | |
| Напряжение постоянного тока | 6 В | 0,001 В | 0,09 % + 5 | ● | ● | ● |
| 60 B | 0,01 В | 0,09 % + 5 | ● | ● | ● | |
| 600 В | 0,1 В | 0,09 % + 5 | ● | ● | ● | |
| 1000 В | 1 В | 0,09 % + 5 | ● | |||
| Напряжение переменного тока (от 45 Гц до 500 Гц с фильтром 800 Гц) | 600 В | 0,1 В | 2 % + 10 | ● | ● | ● |
| Частота (отображается с напряжением и силой переменного тока)2 | 500 Гц | 0,1 Гц | 0,5 % + 8 | ● | ● | ● |
| Пульсация напряжения переменного тока (макс. 20 кГц) | 600 мВ | 0,1 мВ | 3 % + 20 | ● | ● | ● |
| 6000 мВ | 1 мВ | 3 % + 10 | ● | ● | ● | |
| Сила постоянного тока / Сила переменного тока (с аксессуаром Fluke i410) | 400 А | 1:00 AM | 3,5 % + 2 | ● | ||
| Температура | от 0 до 60 °C | 1 °C | 2 °C (4 °F) | ● | ||
| Режим измерения | 999 записей для каждой позиции измерения с меткой времени | |||||
| Циклический режим | До 100 профилей и 100 шаблонов профилей (в каждом профиле хранится до 450 батарей) с меткой времени | |||||
| 1 Измерение основано на методе введения пер. тока. Вводится исходный сигнал < 100 мА, 1 кГц. 2 Уровень переключения В пер. тока: 10 мА, А пер. тока: 10 А | ||||||
| Режимы измерения | BT510 | BT520 | BT521 |
| Сопротивление (мОм) | ● | ● | ● |
| Напряжение батареи | ● | ● | ● |
| Постоянное напряжение | ● | ● | ● |
| Переменное напряжение и частота (Гц) | ● | ● | ● |
| Напряжение пульсаций | ● | ● | ● |
| Температура отрицательного полюса батареи | ● | ||
| Постоянный и переменный ток (и частота) | ● | ||
| Режим мультиметра | ● | ● | ● |
| Циклический режим | ● | ● | ● |
| Режим измерения расхода | ● | ● | ● |
| Автоматическое сохранение измерений | ● | ● | ● |
| Беспроводная связь | ● | ||
| Просмотр памяти | ● | ● | ● |
| Общие характеристики | |||||||
| Размеры (В х Ш х Г) | 22 см x 10,3 см x 5,8 см (9 д. x 4 д. x 2 д.) | ||||||
| Масса | 850 г / 1,9 фунта | ||||||
| Размер экрана | 7,7 см x 5,6 см (3 д. x 2,2 д.) | ||||||
| Интерфейс | мини-USB | ||||||
| Гарантия | 3 года | ||||||
| Характеристики среды | |||||||
| Рабочая температура | от 0 до 40 °C | ||||||
| Температура хранения | От –20 до 50 °C | ||||||
| Температура зарядки литий-ионной батареи | от 0 до 40 °C | ||||||
| Допустимая влажность при работе | Без конденсации (10 °C) | ||||||
| <= 80 % отн. вл. (от 10 до 30 °C) | |||||||
| <= 75 % отн. вл. (от 30 до 40 °C) | |||||||
| Высота над уровнем моря при эксплуатации | до 2000 м над уровнем моря | ||||||
| Высота над уровнем моря при хранении | до 12 000 м над уровнем моря | ||||||
| Степень защиты | IP40 | ||||||
| Радио | FCC класс A | ||||||
| Требования по вибрации | MIL-PRF-28800F: Класс 2 | ||||||
| Ударопрочность | 1 м | ||||||
| Температурные коэффициенты | Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C | ||||||
| Соответствие стандартам безопасности | 600 В (категория III) | ||||||
| Электромагнитная совместимость | IEC 61326 | ||||||
| Правила ROHS | Китай, Европа | ||||||
| Класс защиты 2 | Степень загрязнения II | ||||||
| Соответствие батареи | UN38.3 | ||||||
| UL2054 | |||||||
| IEC62133 | |||||||
| 2G согласно IEC68-2-26, 25G и 29 | |||||||
