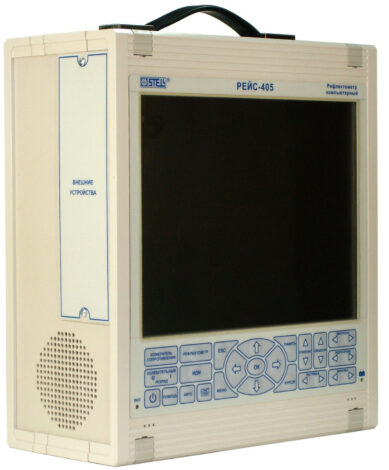

Поверка рефлектометра оптического РЕЙС-405
Вся информация относительно поверки прибора содержится в приложенном файле «69458-17: Методика поверки ШМИЯ.411719.008РЭ»

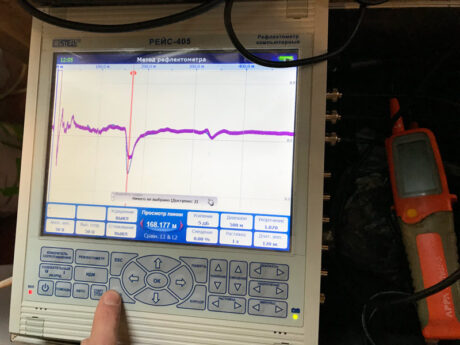

1. Режим «МЕТОД РЕФЛЕКТОМЕТРА»
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): | — минимальный диапазон – 250 м — максимальный диапазон – 250000 м |
| Коэффициент укорочения: | — установка или измерение в пределах 1,00…7,00 — встроенная таблица |
| Зондирующие сигналы: | — амплитуда 25 В…120 В — длительность от 100 нс до 300 мкс |
| Выходное сопротивление: | — 10…1000 Ом, программно-регулируемое, с отображением величины на экране |
| Инструментальная погрешность измерения расстояния: | — не более 0,1 % |
| Система отсчета расстояния: | — при помощи вертикальных курсоров |
| Режимы измерения: | — Прямой — считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3; — Сравнение — наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3); — Раздельный — зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3) — Разность – отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память). |
| Растяжка: | Возможность растяжки выбранного участка рефлектограммы |
| Память: | Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти |
| Отстройка от аддитивных помех и шумов: | Усреднение посредством цифрового накопления, фильтрация сигналов |
| Отстройка от синхронных помех: | — При считывании рефлектограмм — за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). — При цифровой обработке рефлектограмм из памяти — за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля). |
| Эквивалентная (эффективная) частота дискретизации : | 3,2 ГГц |
| Отображение информации: | — Рефлектограммы и результаты обработки отображаются в графическом виде на цветном TFT экране размером 10,4». — Режимы, параметры и информация — в алфавитно-цифровом и символьном виде. |
| Питание: | — Сеть переменного тока 100…240 В, 50…60 Гц — Сеть постоянного тока 12В. |
| Условия эксплуатации: | 0…+50 °С |
| Габаритные размеры (ШxВxГ): | 270 x 300 x 122 мм |
| Масса: | Не более 7,5 кг |
2. Режим «МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА»
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): | — минимальный диапазон – 250 м — максимальный диапазон – 250000 м |
| Максимальная амплитуда входных сигналов: | — 50 В |
| Входное сопротивление по волновому входу: | — 300 Ом |
| Инструментальная погрешность измерения расстояния: | — не более 0,1 % |
| Усиление | от –18 до +74 дБ |
| Режимы работы: | — Просмотр линии — Ожидание разряда — Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) |
| Частота дискретизации: | 200 МГц |
| Подключение к линии (при методе колебательного разряда): | Через присоединительное устройство по напряжению или по току |

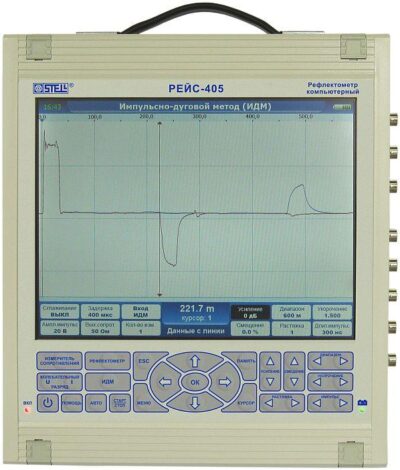

3. Режим «ИМПУЛЬСНО-ДУГОВОЙ МЕТОД»
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): | — минимальный диапазон – 250 м — максимальный диапазон – 250000 м |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе: | 0,002 … 120 В (без присоединительного устройства напряжения) |
| Инструментальная погрешность измерения расстояния: | — не более 0,1 % |
| Усиление | от –18 до +74 дБ |
| Режимы работы: | — Просмотр линии — Ожидание разряда — Автозапуск (с возможностью автоматического рефлектограмм в памяти) Два источника синхронизации: внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе). |
| Частота дискретизации: | 200 МГц |
4. Режим «МЕТОД ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ»
| Минимальное измеряемое сопротивление | не более 1 кОм |
| Максимальное измеряемое сопротивление | не менее 1 ГОм |
| Измерительное напряжение | 400 В |
| Инструментальная погрешность измерения | не более 5% |
| Режимы измерения | L1-L2, L1-L3, L2-L3, L1-броня, L2-броня, L3-броня |
