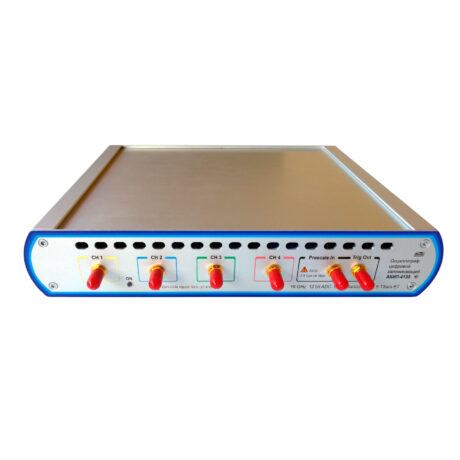

Поверка осциллографа АКИП-4133
Заявка на услугу
Уточним задачу, сроки и подготовим коммерческое предложение.
Стоимость
Оставить заявку
Запросить КП
от 6000 ₽
КП и консультация
Договор и закрывающие документы
Работаем с юрлицами по всей России
Поверка осуществляется по документу ПР-03-2019МП «ГСИ. Осциллографы цифровые запоминающие АКИП-4133, АКИП-4133/1. Методика поверки», утвержденному АО «ПриСТ» 31 января 2019 г.
Основные средства поверки:
- генератор сигналов измерительный MG3694C (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 45035-10);
- калибратор осциллографов 9500B (регистрационный номер 30374-13);
- преобразователь измерительный NRP-Z51 (регистрационный номер 37008-08);
- генератор импульсов Picosecond 4005 (регистрационный номер 37630-08);
- аттенюатор программируемый 84905М (регистрационный номер 60239-15).
| Тип осциллографа | USB |
| Число каналов | 4 |
| Полоса пропускания | 16 ГГц |
| Максимальный объем памяти | 250 кБ (62,5 кБ на активный канал) |
| АЦП (бит) | 12 |
| Сопротивление входа | 50 Ом |
| Особенности | Цифровой запоминающий USB-осциллограф «2 в 1» (эквивалентное время + реальное время). Время нарастания от 29,2 пс. Максимальная частота стробирования 500 МГц (эквив. время — 2,5 ТГц). Режимы сбора данных — реальное время, эквивалентное время, режим прокрутки, сегментированный режим. Внутренняя синхронизация до 2,5 ГГц, с делителем частоты до 6 ГГц. Внешняя синхронизация с делителем частоты до 16 ГГц. Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.), статистика измерений, маркерные измерения (ΔU, ΔT, ΔU/ΔT, F). Математические функции, включая быстрое преобразование Фурье (БПФ). Автоматизированный тест сигнала по «маске» (>100 предустановленных шаблонов по стандартам SONET/ SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA). |
| Интерфейс | USB, LAN |
| Масса (кг) | 1,5 |
