Описание В7-78/1 вольтметра универсального
Внесен в госреестр СИ
Доставка во все регионы РФ
Краткие технические характеристики В7-78/1:
- Вольтметр переменного напряжения высокочастотный. Два измерительных ВЧ входа: Кан1 / Кан2 Диапазон частот: 5 Гц...3 МГц.
- Диапазон напряжений ~Uвх 50 мкВ...300 В (с.к.з.). Базовая погрешность ±1,5 % ...±4 % (в зав. от диапазона), Пределы измерений 3 / 30/ 300 мВ/ 3/ 30/ 300 В (6 поддиапазонов). макс. Разрешение 0,1 мкВ (предел 3 мВ). Отображение уровня входного сигнала в дБн, дБм, Uпик ( −86... +50 дБн ; −83 ...+52 дБм ; 140 мкВ...850 Впик-пик.).
- Автоматический или ручной выбор пределов измерений, удержание результата (Hold). Входной импеданс 10 МОм/ 30 пФ. Тип индикатора VDF- индикатор (2-х строчный). Индикация 3½ или 4½ разряда (перекл.). Интерфейс RS-232 (ск. передачи 9600 бод). Габаритные размеры 106×260×375 мм. Масса 3 кг

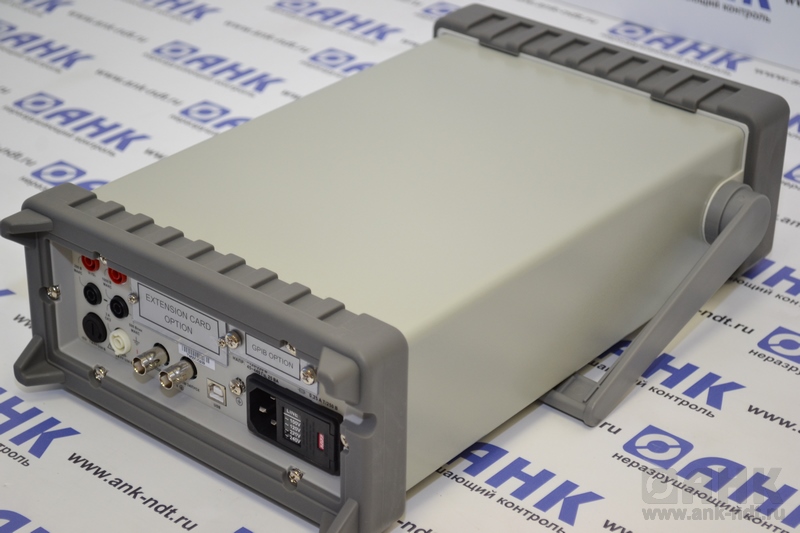

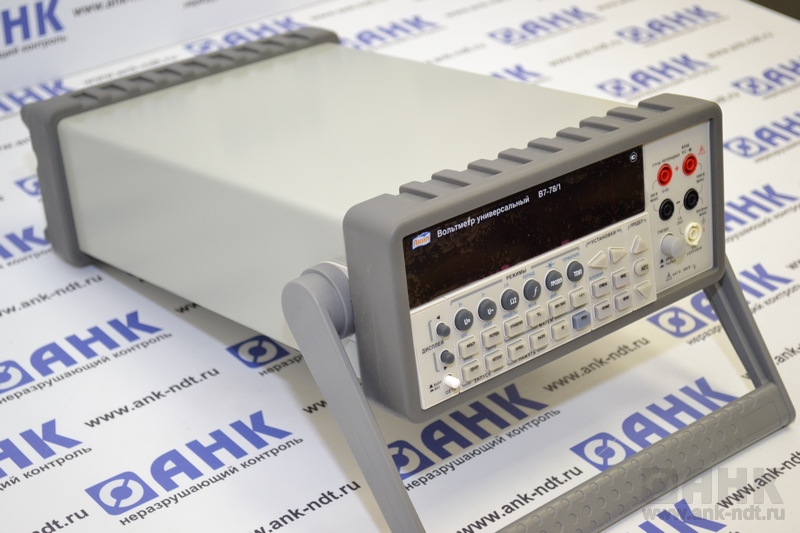

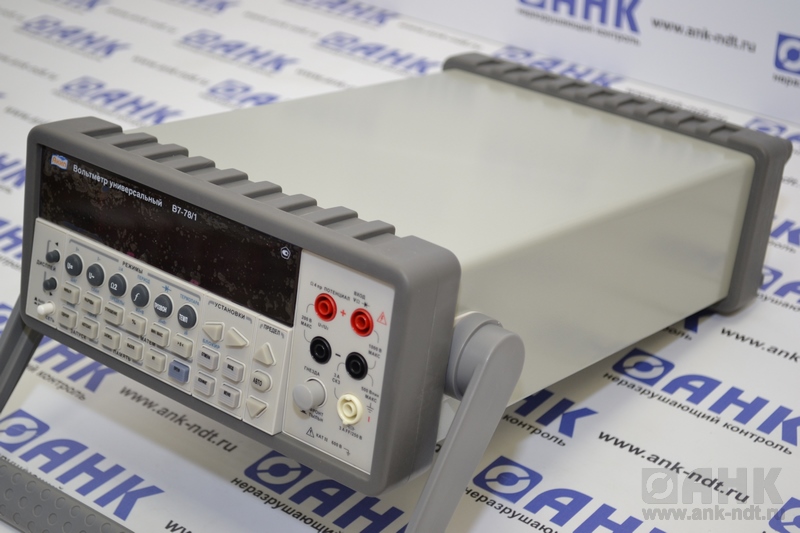

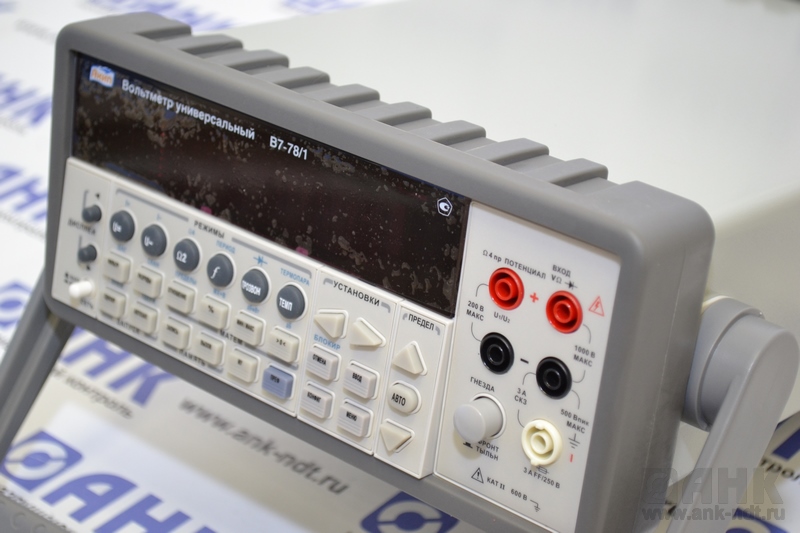

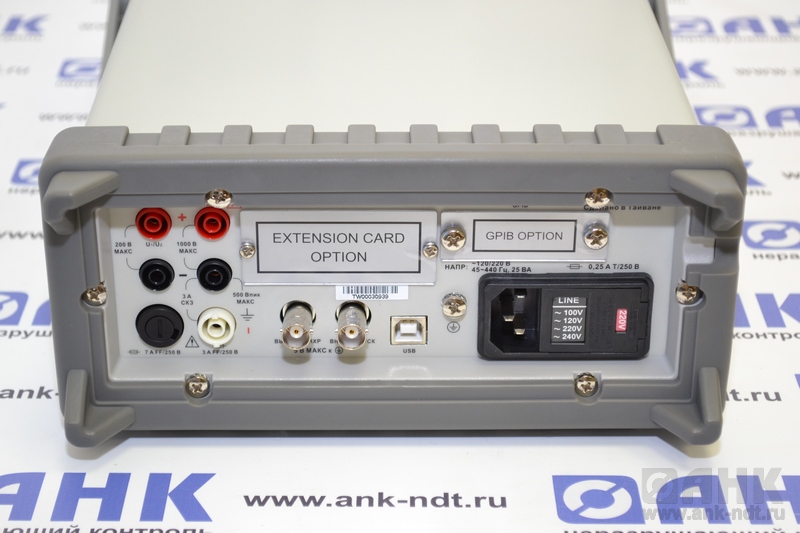

В7-78/1 Вольтметр универсальный
Подробные технические характеристики В7-78/1:
Технические характеристики вольтметра постоянного, переменного, импульсного тока В7-78/1
| Параметр | Значение |
| Постоянное напряжение | |
| Пределы измерений | 100 мВ / 1 / 10 / 100 / 1000 В |
| Разрешение | 0,1 / 1 / 10/ 100 мкВ / 1 мВ |
| Погрешность | ± (0,0035 %изм. + 0,0005%диапазона) |
| Отношение напряжений | U1/U2 (постоянное) |
| Входной импеданс | 10 МОм для пределов 100 и 1000 В |
| 10 ГОм для остальных пределов | |
| Переменное напряжение (TRMS) | |
| Пределы измерений | 100 мВ / 1 / 10 / 100 / 750 В (3 Гц...300 кГц) |
| Разрешение | 0,1 / 1 / 10/ 100 мкВ / 1 мВ |
| Погрешность | ± (0,06 %изм. + 0,03%диапазона) |
| Постоянный ток | |
| Пределы измерений | 10 / 100 мА / 1 / 3 А |
| Разрешение | 10 нА / 100 нА / 1 / 10 мкА |
| Погрешность | ± (0,05% изм. + 0,005% диапазона |
| Сопротивление шунта | 5 Ом на пределе 10 / 100 мА0,1 Ом на пределе 1 / 3 А |
| Переменный ток (TRMS) | |
| Пределы измерений | 1 / 3 А (3 Гц...5 кГц) |
| Разрешение | 1 / 10 мкА |
| Погрешность | ± (0,1 %изм. + 0,004%диапазона) |
| Сопротивление (2-х и 4-х проводное) | |
| Пределы измерений | 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм |
| Разрешение | 100 мкОм / 1 / 10 / 100 мОм / 1 / 10 / 100 Ом |
| Погрешность | ± (0,01 %изм. + 0,001%диапазона) |
| Ток через сопротивление | 500 нА...1 мА в зависимости от предела |
| Прозвон цепи | |
| Порог срабатывания | 1 Ом ... 1 МОм (по выбору); зав. уст. 100 Ом |
| Тестовый ток | 1 мА |
| Проверка P-N перехода | |
| Тестовое напряжение | 1 В (разрешение 10 мкВ) |
| Тестовый ток | 1 мА |
| Частота, период | |
| Диапазон измерений | 3 Гц...300 кГц (от 333 мс до 3,3 мкс) |
| Входной уровень | 100 мВ...750 В ср. кв. |
| Температура | |
| Диапазон измерений | -250 С°...+1820 С° |
| Термопары | B, C, E, J, K, N, R, S, T |
| Общие данные | |
| Интерфейс | USBTMC (Test & Measurement Class) |
| Напряжение питания | 100/ 120/ 220/ 240 В; частота 50 / 60 Гц |
| Размеры (Ш?В?Г) | 224 ? 113 ? 373 мм |
| Масса | 4,3 кг |
