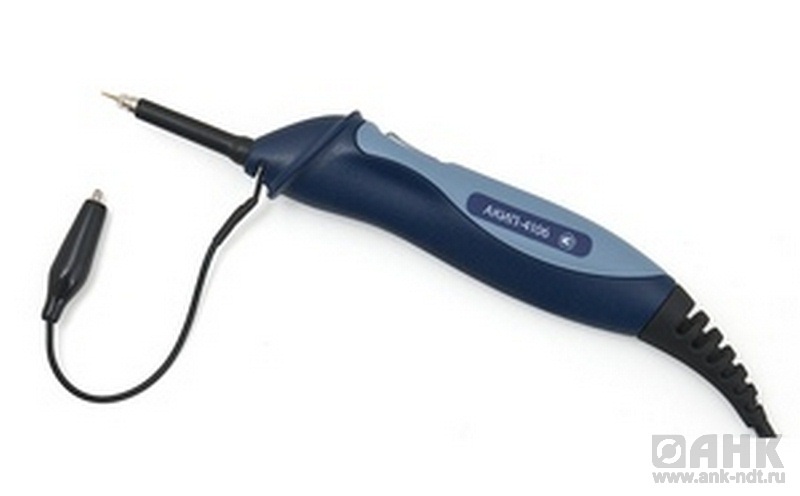

Описание USB осциллографа АКИП-4106/1
Внесен в госреестр СИ
Доставка во все регионы РФ
Краткие технические характеристики АКИП-4106/1:
- Аналог АКИП-4106. Полоса пропускания 25 МГц, макс. частота дискретизации 100 МГц (2 ГГц эквивалентная), память на канал 24 кБ
Подробные технические характеристики:
- Портативный осциллограф, «карандашного типа»;
- 1 вх. канал, полосы пропускания: 25 МГц;
- Максимальная частота дискретизации: 100 МГц, эквивалентная 2 ГГц;
- Объем памяти 24 К;
- Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT);
- Быстрое преобразование Фурье (БПФ);
- Цифровой самописец;
- Пиковый детектор, усреднение, послесвечение;
- Режим «покадровой» цифровой регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер);
- Интерфейс USB, ПО под ОС WIN XP SP2 и Vista;
- 2 в 1: осциллограф и анализатор спектра;
- Питание и управление по USB от внешнего ПК;
- Масса 100 г.
Технические характеристики осциллографа АКИП-4106/1:
| Параметр | Значения |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Полоса пропускания (-3 дБ) | 25 МГц |
| Коэффициент отклонения (Коткл) | 100 мВ/дел ... 20 В/дел (шаг 1-2-5), плавная регулировка |
| Погрешность установки Коткл | ±3% |
| Время нарастания | <14 td=""> |
| Входной импеданс | 1 МОм (±2%) / (20 ±3 пФ) |
| Максимальное входное напряжение | 50 Вср.кв. |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки (Кразв) | 5 нс ... 50 с/дел |
| Погрешность установки Кразв | ±0,01% |
| Режимы работы | основной, окно, ZOOM окна, X-Y |
| СИНХРОНИЗАЦИЯ | |
| Режимы запуска развертки | Фронт (нарастающий или спадающий) |
| Режим запуска | автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 100 МГц |
| Эквивалентная частота дискретизации | 2 ГГц |
| Длина записи | 24К |
| Внутренний буфер | 0 ... 1000 осциллограм (запись и воспроизведение) |
| Интерполяция | Линейная, sin x/x |
| Режимы сбора данных | выборка, усреднение, послесвечение, цифровой самописец |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | |
| Функции | DU, DT, 1/DT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
| По вертикали | пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка |
| АНАЛИЗАТОР СПЕКТРА | |
| Диапазон входных частот | 0 ... 25 МГц |
| Количество точек (интервал) | 4096 |
| Индикация спектрограммы | амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| ВНЕШНИЙ ДИСПЛЕЙ | |
| Разрешение | поддержка до 4000 точек по горизонтали |
| Стиль отображения | реальное время, цифровое окрашивание, аналоговая интенсивность |
| ОБЩИЕ ДАННЫЕ | |
| Источник питания | от ПК по шине USB, 300 мА |
| Интерфейс | USB 2.0 (совместимый с USB 1.1) |
| Габаритные размеры | 220 х 32 х 32 |
| Масса | 0,1 кг |
