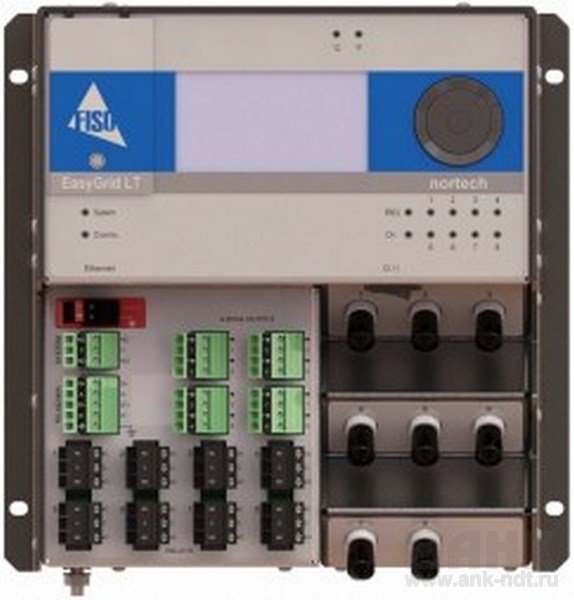

Описание монитора FISO Nortech EasyGrid LT
Nortech EasyGrid LT – это экономически эффективный, универсальный, многоканальный оптоволоконный преобразователь сигналов, предназначенный для прямого и точного контроля температуры в реальном масштабе времени.
Программа Nortech Client позволяет тонко настраивать и контролировать состояния вашей системы.
Теперь также возможно осуществлять просмотр записанной информации обо всех данных в реальном времени на вашем ПК без перегрузки файла полностью.
EasyGrid LT доступен как полнофункциональный монитор, удовлетворяющий самым различным требованиям и предоставляющий широкие встроенные возможности автодиагностики для облегчения установки системы. Выбирайте опцию применения реле, и используйте этот монитор как полнофункциональный контроллер с широкими возможностями связи. Компания FISO более 20 лет является лидером в оптоволоконной технологии белого света. EasyGrid реализует зависимый от темпера-туры сдвиг запрещенной зоны кристалла GaAs для обеспечения быстрого и точного измерения. Система, основанная на этой технологии, не имеет дрейфа, не требует никакой перекалибровки, а функция автокорректировки монитора Auto-Correct непрерывно компенсирует внутренние температурные эффекты. Кроме того, запись данных о внутренней температуре монитора позволяет отслеживать состояние вашего оборудования при экстремальных окружающих условиях.
Основные характеристики
- Контроль температуры в реальном времени.
- От 2 до 8 каналов, 1 аналоговый выход/канал.
- Большой экран ЖК-дисплея.
- От 0 до 8 программируемых реле Form-C.
- Встроенная память данных
- Modbus, Modbus TCP-IP*, IEC 61850*,
IEC 60870-5-104*, DNP3.0*. - Калибровка не требуется.
- Простая коммутация на передней панели.
- Источник света со сроком службы, равном времени эксплуатации трансформатора.
- Автодиагностика и автокоррекция.
- Прочная конструкция, 5 лет гарантии.
Области применения
- Горячие зоны обмоток и магнитопроводов силовых трансформаторов.
- Температура масла в верхней и нижней части силовых трансформаторов.
- Все типы трансформаторов (среднего напряжения, высоковольтные, сверхвысокого и ультравысокого напряжения, высоковольтная передача постоянного тока).
- Реакторы, генераторы, коммутационная аппаратура.
- РПН.
Технические характеристики
| Число каналов | 2, 4, 6 или 8 |
| Диапазон показаний температуры | От -40 °C до 225 °C |
| Погрешность по температуре | ±1 °C |
| Разрешение | 0.1 °C |
| Частота опроса (на канал) | 500 мс |
| Рабочая температура | От -20°C до 60°C |
| Температура хранения | От -30°C до 85°C |
| Срок службы источника света | Срок эксплуатации трансформатора |
| Относительная влажность | 95%, без конденсации |
| Дисплей | Большой ЖК-дисплей |
| Внутренняя температура монитора | Температура CCD, платы и системы Доступна с записью данных |
| Порты связи | USB, RS-485, RS-422 и Ethernet (RJ45)* |
| Протоколы связи | Nortech, Modbus (ASCII / RTU), Modbus TCP-IP*, IEC 61850* |
| Аналоговый выход | 4-20 мА, настраиваемый пользователем |
| Реле | 8 реле Form-C, конфигурируемые пользователем |
| Реле неисправности системы | 1 специально назначенное реле |
| Индикатор статуса системы | Светодиод |
| Память | > 1.8 года при 1 измерении в минуту |
| Автокоррекция | Непрерывная компенсация изменений внутренней температуры |
| Автодиагностика | Уровень освещения, уровень сигнала |
| Питание | 24 В постоянного тока |
| Потребляемая мощность | 15 Вт (максимум) |
| Защита от перенапряжения | 4000V (IEEE C37.90.1 -2002) |
