Поверка измерителя параметров электрических сетей АКИП-8405

Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 (далее по тексту — измерители) предназначены для измерения и анализа качества электрических сетей, устройств и оборудования. Область применения измерителей — предприятия электрических сетей, электростанции, электрические подстанции , промышленные предприятия , метрологические службы, измерительные и испытательные лаборатории. Поверка измерителя параметров электрических сетей АКИП-8405 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка измерителя параметров электрических сетей АКИП-8405

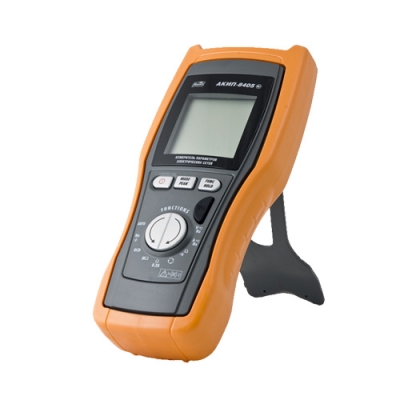

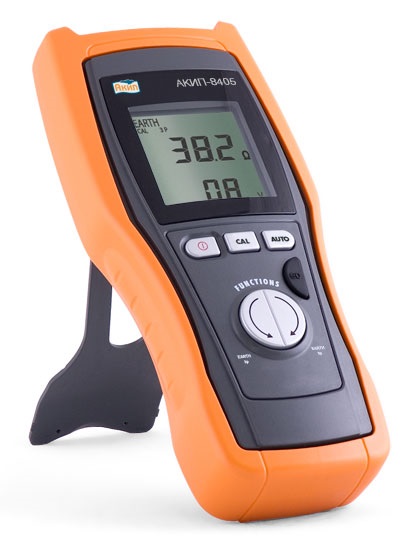

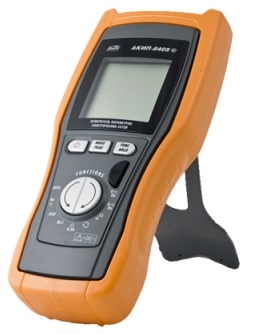

Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы . Управление процессом измерения осуществляется при помощи встроенного микропроцессора . Прибор размещен в пластмассовом корпусе, на котором расположены панель управления и разъемы для подключения к измеряемой цепи.

Панель управления состоит из жидкокристаллического дисплея и функциональных клавиш. Функциональные клавиши служат для включения и выключения прибора, проведения
измерений, выбора специальных функций при измерениях . Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов. На нижней поверхности прибора находится аккумуляторный отсек, закрытый
крышкой.

Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

Отличие модификаций измерителей параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 заключается в различных функциональных возможностях и технических характеристиках.

Примечание: для модификаций АКИП-8201, АКИП-8401, АКИП-8402 номинальный тестовый ток выбирается из ряда значений 10 мА, 30 мА, 100 мА, 300 мА, 500 мА; для модификаций АКИП-8404, АКИП-8405 номинальный тестовый ток выбирается из ряда значений 30 мА, 100 мА, 150 мА

Особенности измерителя АКИП-8405:

• Измерение постоянного и переменного TRMS напряжения 1,0 мВ – 605,0 В;
• Измерение силы постоянного и переменного TRMS тока 1,0 А – 1200 А (мин. разрешение 0,1 мА) (опционально);
• Измерение частоты переменного напряжения и тока 30 — 400 Гц;
• Входной АЦП 16 Бит, частота дискретизации сигнала 3,2 кГц;
• Измерение сопротивления до 40 кОм с разрешением 10 мОм и звуковая прозвонка;
• Измерение сопротивления изоляции до 1 ГОм;
• Измерение низкоомных цепей (металлосвязь) током >200 мА;
• Измерение MAX, MIN, AVG, PEAK, удержание показаний;
• Измерение времени отключения УЗО (АС тип);
• Измерение сопротивления петли (без отключения УЗО) до 2 кОм;
• Индикация фазового напряжения и порядка чередования фаз;
• Автопоследовательность тестов: петля +УЗО+ изоляция;
• Большой контрастный ЖК-дисплей;
• Батарейное питание, автовыключение питания;
• Масса 0,63 кг.
