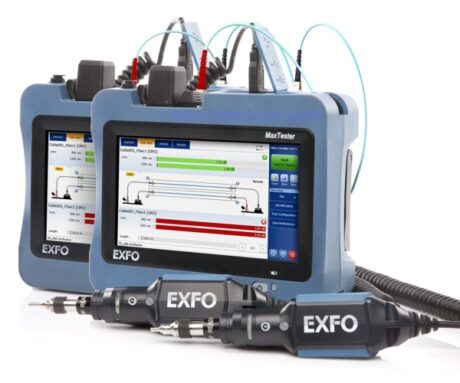

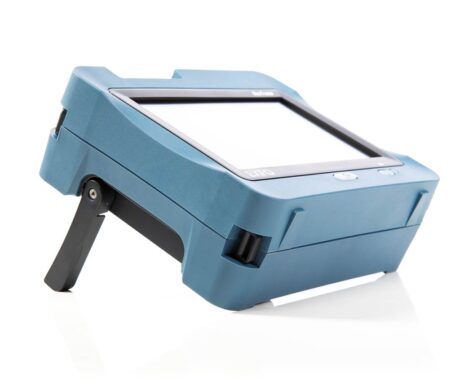

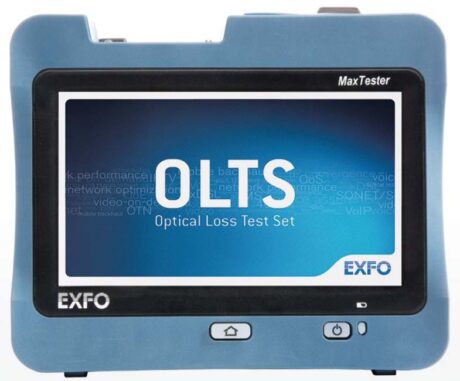

EXFO MaxTester 940 и 945 — новая линейка оптических тестеров в корпусе планшетного типа с сенсорным экраном 7″. Эти приборы объединяют в себе измеритель длины волокна, источник излучения, измеритель мощности, измеритель возвратных потерь (ORL). Опционально в них можно установить визуальный локатор повреждений (VFL), подключить видеомикроскоп для контроля чистоты оптических коннекторов, добавить возможность беспроводной связи по WiFi и Bluetooth. Поверка оптического тестера MaxTester 940/945 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

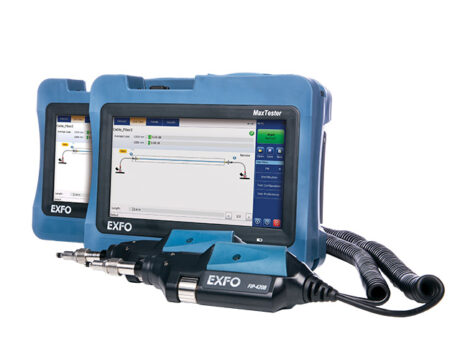

Чтоб полностью оценить возможности MaxTester 9ХХ — нужно два устройства. Подключив их с разных сторон оптической линии Вы за 5 секунд проведете двунаправленное тестирование потерь на двух длинах волн. В приборе также предусмотрены графические подсказки для правильной установки опорного уровня (обнуления), установка пороговых значений «прошел»/»не прошел», возможность тестировать сверхкороткие оптические линии с низкими потерями, подготовка отчетов в формате PDF (2GB памяти). Для организации связи между операторами приборов, в тестере предусмотрена возможность переписки между устройствами (по оптическому волокну). Для уменьшения возможности ошибки, устройства издают звуковой сигнал, когда они подключены к одной оптической линии и готовы запустить тест.
Модель | 940-SM1 | 945-SM1 | 945-SM3 | 945-SM4 | 945-iCERT-Q1-QUAD |
| Измерение длины волокна | до 200 км | до 200 км | до 200 км | до 200 км | до 200 км |
| Измерение ORL | нет | + | + | + | + |
| Источник излучения | |||||
| Длины волн (нм) | 1310 ± 20 1550 ± 20 | 1310 ± 20 1550 ± 20 | 1310 ± 20 1550 ± 20 1625 ± 10 | 1310 ± 20 1490 ± 10 1550 ± 20 | 850 ± 20 1300 ± 20 1310 ± 20 1550 ± 20 |
| Выходная мощность (дБм) | 2.5 / 2.5 | 2.5 / 2.5 | 1 / -1 / -5 | 1 / -5 / -1 | -25 / -25 / 2.5 / 2.5 |
| Тип излучателя | Laser | Laser | Laser | Laser | LED / Laser |
| Стабильность (дБ) | ±0.05 | ||||
| Измеритель мощности | |||||
| Тип детектора | InGaAs | ||||
| Диапазон измерений (дБм) | от 5 до –75 | ||||
| Погрешность | ±(5 % + 32 pW) | ||||
| Диапазон длин волн (нм) | от 850 до 1650 (850, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1383, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650) | ||||
| Обнаружение модуляции | 270/330/1000/2000 Гц | ||||
| Характеристики автоматического тестирования | |||||
| Скорость тестирования FasTesT™ Simplex | 3 секунды (двухстороннее, две длины волны, потери, длина) 6 секунд (двухстороннее, три длины волны, потери, длина, ORL) | ||||
| Длины волн (нм) | 1310 ± 20 1550 ± 20 | 1310 ± 20 1550 ± 20 | 1310 ± 20 1550 ± 20 1625 ± 10 | 1310 ± 20 1490 ± 10 1550 ± 20 | 850 ± 20 1300 ± 20 1310 ± 20 1550 ± 20 |
| Диапазон потерь (dB) | Multimode: 20 Singlemode Simplex: 45 Singlemode Duplex: 50 | ||||
| Измеряемая длина (км) | 200 (SM) | 200 (SM) | 200 (SM) | 200 (SM) | 20 (MM) 200 (SM) |
| Погрешность длины (км) | Duplex: ±(0.5 м + 0.5 % x длина) Simplex: ±(1 м + 0.5 % x длина) | ||||
| ORL диапазон измерения (dB) | 50 | ||||
| ORL погрешность (dB) | ±1 | ||||
| Общие характеристики | |||||
| Экран | 7” дюймов (178 мм) сенсорный 800 х 480 TFT | ||||
| Габариты | 166 x 200 x 68 мм | ||||
| Вес | 1.5 кг | ||||
| Температурные условия | Температура эксплуатации: –10 °C до 50 °C (14 °F до 122 °F) Температура хранения: –30 °C до 70 °C (–22 °F до 158 °F) | ||||
| Интерфейсы | Порт USB 2.0 – 2 шт, RJ45 LAN 10/100 Mbit/s | ||||
| Внутренняя память | 2 GB, (примерно 20 000 рефлектограмм) | ||||
| Батареи | Аккумулятор lithium-polymer, 12 часов работы | ||||
| Источник питания | AC/DC адаптер, input 100-240 VAC, 50-60 Hz | ||||
