Поверка акселерометра пьезоэлектрического 4321

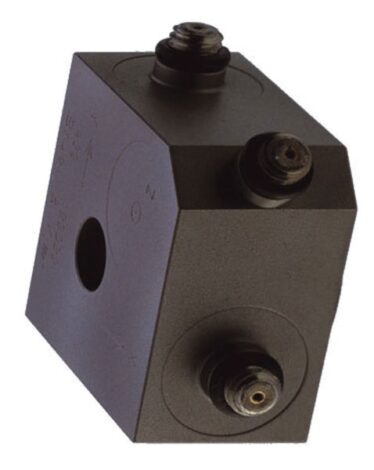

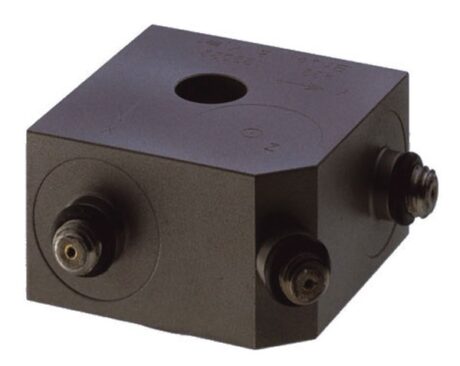

Акселерометр 4321 Bruel&Kjaer трехосевой, пьезоэлектрический, DeltaShear®, Uni-Gain, с 3-мя независимыми выходами для одновременных высокоточных измерений в 3 взаимно перпендикулярных осях. Каждая ось настраивается индивидуально. Акселерометр 4321 оснащен 3-мя разъемами 10-32UNF для подключения кабеля. Поверка акселерометра пьезоэлектрического 4321 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка акселерометра пьезоэлектрического 4321

Акселерометр 4321 Bruel&Kjaer входит в группу датчиков вибрационного (и не только) ускорения, которую объединяет пьезоэлектрический тип чувствительного элемента.

В зависимости от предела допуска по чувствительности датчики виброускорения бывают двух типов “V” и UniGain. Акселерометры DeltaShear типа “V” имеют литеру V. Единственное отличие между этими двумя типами заключается в значении допусков чувствительности. Диапазон допусков чувствительности акселерометров UniGain лежит в очень узких пределах, что позволяет проводить замену этих датчиков без проведения перекалибровки. В акселерометрах Uni-Gain в результате заводских настроек чувствительность варьируется при изготовлении в 2 %-ном интервале вокруг номинального значения, что делает их взаимозаменяемыми. Представители подгруппы DeltaShear «V» не проходят такую заводскую настройку по чувствительности, поэтому они более доступны по цене, и их обычно используют для работы в стационарных, не требующих частой замены датчиков условиях.

Особенностью датчиков 4321 Bruel&Kjaer является специальная конструкция чувствительного узла, включающего в себя три пьезоэлектрических элемента, расположенные на треугольном каркасе. Такая конструкция чувствительных элементов позволяет повысить отношение чувствительности к массе по сравнению с традиционной схемой размещения пьезоэлементов. К другим достоинствам можно отнести высокую собственную резонансную частоту и резистентность к повышенным температурам эксплуатации.Такие характеристики позволили распространить описанную конструкцию на акселерометры общего назначения и на большинство специальных акселерометров.

Рекомендуемое применение датчика 4321 Bruel&Kjaer

• Контроль при испытаниях на вибростендах, управление вибростендами при виброиспытаниях.
• Мониторинг вибрации в трех осях во время вибрационных тестов.
• Исследования в области модального и структурного анализа.
• Измерения при исследовании процессов вибрации и удара.

Особенности применения акселерометра 4321 Bruel&Kjaer

1. С учетом того, что акселерометр 4321 является трехосевым, установив его на конструкцию, испытываемую на вибростенде можно сразу получать данные о ее вибрации по трем осям координат. В результате сокращается число необходимых датчиков при проведении испытаний, число кабелей и соединений. Упрощается процедура монтажа и обслуживания датчиков вибрации. Эффект особенно выражен при экспериментальных модальных испытаниях сложных конструкций, на которых требуется устанавливать десятки и сотни датчиков ускорения.
   2. Малая чувствительность к деформации
   3. Долговременно стабильные параметрыWi-Fi.

• Число осей: трехосевой

• Технология: пьезоэлектрический

• Диапазон ускорения: 4 903 m/s² (16 086 ft/s²)

• Частота:

  МАКС.: 12 000 Hz

  МИН.: 0,1 Hz

ПОВЕРКА

Акселерометры пьезоэлектрические серии 4300 поверяются в соответствии с МИ 1873-88 «Виброметры с пьезоэлектрическими и индукционными преобразователя — МИ».

Межповерочный интервал 1 год.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

1. Техническая документация фирмы
