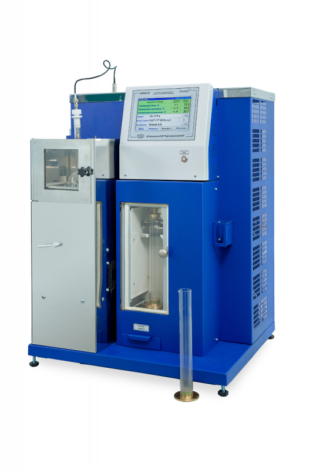

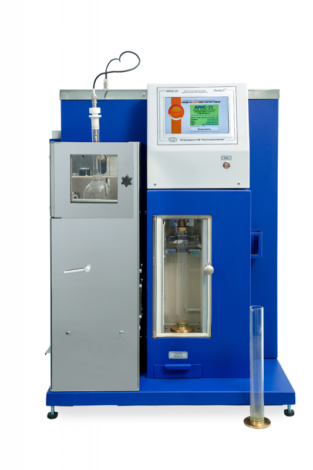

Аттестация аппарата ЛинтеЛ АРНС-21 для определения фракционного состава нефти и светлых нефтепродуктов
Аттестация аппарата ЛинтеЛ АРНС-21 для определения фракционного состава нефти и светлых нефтепродуктов
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
Наименование
Пределы измерений
Класс точности
Назначение при аттестации
Стандарты, применяемые к средствам поверки
Лабораторный барометр
-680…800 мм.рт.ст.
±0,5 мм.рт.ст.
Проверка барометрического давления
ТУ 25-1894.003-90
Мерный цилиндр 100 мл
5…100 мл
1
Проверка объема
ГОСТ 25336-82
Термометр ASTM 7C
-2… +300 °C
±1°C
Проверка измерителя температуры паров
ТУ 4321-030-31881402-2007, ASTM E1, ASTM E77
Термометр ASTM 8C
-2… +400 °C
±1°C
Проверка измерителя температуры паров
ТУ 4321-030-31881402-2007, ASTM E1, ASTM E77
Толуол ХЧ
Проверка измерителя температуры паров
Гексадекан ХЧ
Проверка измерителя температуры паров
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
Наименование
Пределы измерений
Класс точности
Назначение при аттестации
Стандарты, применяемые к средствам поверки
Лабораторный барометр
-680…800 мм.рт.ст.
±0,5 мм.рт.ст.
Проверка барометрического давления
ТУ 25-1894.003-90
Мерный цилиндр 100 мл
5…100 мл
1
Проверка объема
ГОСТ 25336-82
Термометр ASTM 7C
-2… +300 °C
±1°C
Проверка измерителя температуры паров
ТУ 4321-030-31881402-2007, ASTM E1, ASTM E77
Термометр ASTM 8C
-2… +400 °C
±1°C
Проверка измерителя температуры паров
ТУ 4321-030-31881402-2007, ASTM E1, ASTM E77
Толуол ХЧ
Проверка измерителя температуры паров
Гексадекан ХЧ
Проверка измерителя температуры паров
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
Аттестация аппарата ЛинтеЛ АРНС-21 для определения фракционного состава нефти и светлых нефтепродуктов осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Аттестация аппарата ЛинтеЛ АРНС-21 для определения фракционного состава нефти и светлых нефтепродуктов
Предустановленные программы испытаний. Каждая программа испытаний содержит стандарт, группу, параметры испытаний и форму отчёта. Таким образом, при выборе программы, все необходимые параметры и условия испытания устанавливаются и поддерживаются автоматически.
Редактор формы отчёта позволяет задавать требуемые точки, как по температуре, так и по отгону, определять необходимость внесения поправок на атмосферное давление и потери. Необходимые параметры отчёта могут быть изменены при просмотре результата.
Встроенная система охлаждения на базе элементов Пельтье позволяет автоматически поддерживать температуру бани и приёмника для всех реализованных в аппарате стандартов.
Автоматическая система пожаротушения.
Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС, обеспечивает комплексную автоматизацию лабораторной деятельности.
Ведение журнала испытаний обеспечивает хранение до 200 результатов испытаний и графиков дистилляции, а также дополнительной информации о соблюдении условий испытания.
Измерение температуры паров, температуры бани и температуры приёмника.
Измерение объема в мерном цилиндре.
Измерение остатка, как в ручном, так и в автоматическом режиме.
Автоматическая поправка на барометрическое давление в диапазоне от 630 до 810 мм.рт.ст.
Звуковая сигнализация начала кипения и окончания перегонки.
Автоматическое охлаждения нагревателя в конце перегонки, с охлаждением нагревателя до температуры на 5ºС выше комнатной.
Удобное интуитивно понятное меню выбора программы испытания, навигации в журнале испытаний, диагностики и настройки аппарата.
Система полной самодиагностики с индикацией причин неисправностей на дисплее.
Возможность обновления ПО аппарата удалённо.
Техническиехарактеристики
Температура разгонки
Нефть и нефтепродукты с температурой кипения от +18 до +400 °С
Группы нефтепродуктов
темные нефтепродукты, нефть, парафинистая нефть, парафины по ГОСТ 2177 (ИСО 3405) Метод Б;
1, 2, 3, 4 по ГОСТ 2177 (ИСО 3405) Метод А;
1, 2, 3, 4 по ГОСТ Р ЕН ИСО 3405;
1, 2, 3, 4 по ASTM D 86.
Температура бани
от 0 до +60 °С
Температура приёмника
от +13 до +60 °С
Объем охлаждающей бани
4 л
Точностные характеристики
Параметр
Ед. изм.
Диапазон измерения
Точность измерения ГОСТ 2177
Точность измерения ASTM D 86 и ГОСТ Р ЕН ИСО 3405
Дискретность
Объем отогнанного продукта
мл
от 0 до 100
±0,5
±0,3
0,1
Температура паров продукта
°С
от 0 до 100
±1,0
±1,0
от 100 до 300
±1,0
±1,0
от 300 до 400
±1,5
±1,5
Барометрическое давление
мм. рт. ст.
от 680 до 800
±1
1
Температура охлаждающей бани
°С
от 0 до 60
±0,5
0,1
Температура приемника
°С
от 13 до 60
±0,5
0,1
Скорость отгона
мл/мин
0 до 9
±0,5
0,1
Эксплуатационные характеристики
Потребляемая мощность
не более 1500 Вт
Габаритные размеры
750 х 585 х 515 мм (высота х ширина х глубина)
Масса
не более 50 кг (без учета теплоносителя в бане)
Температура окружающего воздуха
от +10 до +35 °C
Относительная влажность при температуре +25°С
не более 80 %
Напряжение
от 187 до 242 В
Частота
от 49 до 51 Гц
Срок службы
6 лет, не более 15 000 часов
Гарантийный срок эксплуатации
1 год, не более 2 500 часов (не распространяется на стеклянные изделия)
Безопасность
Электробезопасность
Дифференциальный автомат, предотвращающий поражение электрическим током пользователя и повреждение аппарата в результате короткого замыкания
Звуковое сопровождение
Подача звукового сигнала при окончании испытания, обнаружении неисправности
Диагностика и настройка
Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
Наименование
Пределы измерений
Класс точности
Назначение при аттестации
Стандарты, применяемые к средствам поверки
Лабораторный барометр
-680…800 мм.рт.ст.
±0,5 мм.рт.ст.
Проверка барометрического давления
ТУ 25-1894.003-90
Мерный цилиндр 100 мл
5…100 мл
1
Проверка объема
ГОСТ 25336-82
Термометр ASTM 7C
-2… +300 °C
±1°C
Проверка измерителя температуры паров
ТУ 4321-030-31881402-2007, ASTM E1, ASTM E77
Термометр ASTM 8C
-2… +400 °C
±1°C
Проверка измерителя температуры паров
ТУ 4321-030-31881402-2007, ASTM E1, ASTM E77
Толуол ХЧ
Проверка измерителя температуры паров
Гексадекан ХЧ
Проверка измерителя температуры паров
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
