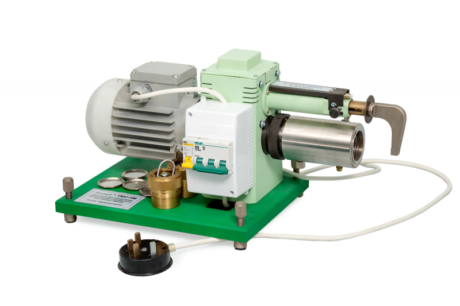

Аттестация аппарата ЛинтеЛ ТМС–1М для определения механической стабильности пластичных смазок
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
| Наименование средства | Пределы средства измерения | Класс точности, погрешность измерения | Назначение при аттестации тиксометра | Стандарты, устанавливающие требования к средствам измерений |
| Нутромер НИ 18-50-0,01-1 | 18-50мм | Класс 1 Погрешность показаний ±0,01 мм | Измерение внутреннего диаметра статора | ГОСТ 868-82 |
| Калибр-пробка 8133-0956 Н8 | Дном= 42мм | Поле допуска Н8 | Измерение внутреннего диаметра статора | ГОСТ 14810-69 |
| Скоба рычажная СР-50 | 25-50мм | Допускается погрешность ±0,001мм | Измерение на-ружного диа-метра ротора | ГОСТ 11098-75 |
| Индикатор часового типа ИЧ 10 кл. 1 | 0-10 мм | Класс 1 | Измерение радиального биения ротора | ГОСТ 577-68 |
| Штангенциркуль ЩЦ-1-120-0,1-КТ 2 | 0-125мм | Класс 2 ±0,1 мм | Измерение рабочей длины ротора, длины капилляров, расстояния между упором и кнопкой | ГОСТ 166-89 |
| Калибр-пробка 8133-0613 Н7,К7 | Дном=2мм | Поле допуска отверстия ±0,01мм | Измерение диаметра отверстия 2 мм ±0,01мм | ГОСТ 14807-69 |
| Бюретка 1-1-10-0,05 | 0-10мм | Класс 1 | Измерение объема трубки тиксотропного восстановления | ГОСТ 29169-91 ГОСТ 29227-91 ГОСТ 29228-91 ГОСТ 29229-91 ГОСТ 29251-91 ГОСТ 29252-91 ГОСТ 29253-91 |
| Секундомер СОСпр-2б-2-000 | (1-60)сек | Класс 2 ±1,8 сек за 60 мин | Измерение времени движения поршня до касания упором кнопки | ТУ 25-1894.003-90 |
| Контрольные образцы смазки* | — | — | Определение сходимости | ГОСТ 19295-73 |
| Меры длины концевые плоскопараллельные наборы №1, 2 | 1-100 мм | КТ 1 | Измерение внутреннего и наружнего диаметра ротора | ГОСТ 9038-83 |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
Оставить заявку
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
| Наименование средства | Пределы средства измерения | Класс точности, погрешность измерения | Назначение при аттестации тиксометра | Стандарты, устанавливающие требования к средствам измерений |
| Нутромер НИ 18-50-0,01-1 | 18-50мм | Класс 1 Погрешность показаний ±0,01 мм | Измерение внутреннего диаметра статора | ГОСТ 868-82 |
| Калибр-пробка 8133-0956 Н8 | Дном= 42мм | Поле допуска Н8 | Измерение внутреннего диаметра статора | ГОСТ 14810-69 |
| Скоба рычажная СР-50 | 25-50мм | Допускается погрешность ±0,001мм | Измерение на-ружного диа-метра ротора | ГОСТ 11098-75 |
| Индикатор часового типа ИЧ 10 кл. 1 | 0-10 мм | Класс 1 | Измерение радиального биения ротора | ГОСТ 577-68 |
| Штангенциркуль ЩЦ-1-120-0,1-КТ 2 | 0-125мм | Класс 2 ±0,1 мм | Измерение рабочей длины ротора, длины капилляров, расстояния между упором и кнопкой | ГОСТ 166-89 |
| Калибр-пробка 8133-0613 Н7,К7 | Дном=2мм | Поле допуска отверстия ±0,01мм | Измерение диаметра отверстия 2 мм ±0,01мм | ГОСТ 14807-69 |
| Бюретка 1-1-10-0,05 | 0-10мм | Класс 1 | Измерение объема трубки тиксотропного восстановления | ГОСТ 29169-91 ГОСТ 29227-91 ГОСТ 29228-91 ГОСТ 29229-91 ГОСТ 29251-91 ГОСТ 29252-91 ГОСТ 29253-91 |
| Секундомер СОСпр-2б-2-000 | (1-60)сек | Класс 2 ±1,8 сек за 60 мин | Измерение времени движения поршня до касания упором кнопки | ТУ 25-1894.003-90 |
| Контрольные образцы смазки* | — | — | Определение сходимости | ГОСТ 19295-73 |
| Меры длины концевые плоскопараллельные наборы №1, 2 | 1-100 мм | КТ 1 | Измерение внутреннего и наружнего диаметра ротора | ГОСТ 9038-83 |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
-
Аттестация аппарата ЛинтеЛ ТМС–1М для определения механической стабильности пластичных смазок осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Аттестация аппарата ЛинтеЛ ТМС–1М для определения механической стабильности пластичных смазок
- Аппарат ТМС-1М обеспечивает условия испытания в соответствии со стандартом и определяет механическую стабильность пластичных смазок
- Определяет изменение предела прочности на разрыв в результате интенсивного деформирования смазки в зазоре между ротором и статором тиксометра при постоянной скорости деформации, равной (6000±200) с-¹ в течение (95±5) с
- Тиксометр обеспечивает разрушение пластичных смазок с пределами прочности на разрыв от 50 до 7500 Па
- Температурный режим испытания от 15 до 80°С обеспечивается любым жидкостным термостатом (например, ЛинтеЛ ТС-20М или ЛинтеЛ ТКС-20)
- Продолжительность одного анализа (без учета подготовки пробы) не более 3 мин.
-
| Технические характеристики |
| Диапазон определения прочности на разрыв | от 50 до 7500 Па |
| Размеры испытательной части: | |
| — внутренний диаметр статора | (42,00+0,039) мм |
| — наружный диаметр ротора | (41,00+0,039) мм |
| — диаметральный зазор между статором и ротором | (1,00±0,04) мм |
| — рабочая длина ротора | (60,0±0,5) мм |
| — допуск радиального биения ротора по отношению к статору | не более 0,05 мм |
| — диаметр капилляра | (2,00±0,01) мм |
| — длина капилляра | (20,0±0,5) мм |
| — объем трубки тиксотропного восстановления | (7,0±0,2) см³ |
| Скорость перемещения поршня внутри статора | (3,9±0,2)х10 м/с |
| Расход смазки | (0,0415±0,003) см³/с |
| Скорость деформации смазки между ротором и статором | (6000±200) с-¹ |
| Время движения смазки по зазору между ротором и статором | (95±5) с |
| Эксплуатационные характеристики |
| Потребляемая мощность | не более 200 Вт |
| Габаритные размеры | 495х 235 х 235 мм (длина x ширина x высота) |
| Масса | не более 50 кг |
| Температура окружающего воздуха | от +10 до +35 °C |
Относительная влажность воздуха
при температуре 25 °С | не более 80% |
| Напряжение | от 187 до 242 В |
| Частота | от 49 до 51 Гц |
| Срок службы | 6 лет, не более 15 000 часов |
| Гарантийный срок эксплуатации | 1 год, не более 1 000 часов |
-
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
| Наименование средства | Пределы средства измерения | Класс точности, погрешность измерения | Назначение при аттестации тиксометра | Стандарты, устанавливающие требования к средствам измерений |
| Нутромер НИ 18-50-0,01-1 | 18-50мм | Класс 1 Погрешность показаний ±0,01 мм | Измерение внутреннего диаметра статора | ГОСТ 868-82 |
| Калибр-пробка 8133-0956 Н8 | Дном= 42мм | Поле допуска Н8 | Измерение внутреннего диаметра статора | ГОСТ 14810-69 |
| Скоба рычажная СР-50 | 25-50мм | Допускается погрешность ±0,001мм | Измерение на-ружного диа-метра ротора | ГОСТ 11098-75 |
| Индикатор часового типа ИЧ 10 кл. 1 | 0-10 мм | Класс 1 | Измерение радиального биения ротора | ГОСТ 577-68 |
| Штангенциркуль ЩЦ-1-120-0,1-КТ 2 | 0-125мм | Класс 2 ±0,1 мм | Измерение рабочей длины ротора, длины капилляров, расстояния между упором и кнопкой | ГОСТ 166-89 |
| Калибр-пробка 8133-0613 Н7,К7 | Дном=2мм | Поле допуска отверстия ±0,01мм | Измерение диаметра отверстия 2 мм ±0,01мм | ГОСТ 14807-69 |
| Бюретка 1-1-10-0,05 | 0-10мм | Класс 1 | Измерение объема трубки тиксотропного восстановления | ГОСТ 29169-91 ГОСТ 29227-91 ГОСТ 29228-91 ГОСТ 29229-91 ГОСТ 29251-91 ГОСТ 29252-91 ГОСТ 29253-91 |
| Секундомер СОСпр-2б-2-000 | (1-60)сек | Класс 2 ±1,8 сек за 60 мин | Измерение времени движения поршня до касания упором кнопки | ТУ 25-1894.003-90 |
| Контрольные образцы смазки* | — | — | Определение сходимости | ГОСТ 19295-73 |
| Меры длины концевые плоскопараллельные наборы №1, 2 | 1-100 мм | КТ 1 | Измерение внутреннего и наружнего диаметра ротора | ГОСТ 9038-83 |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
