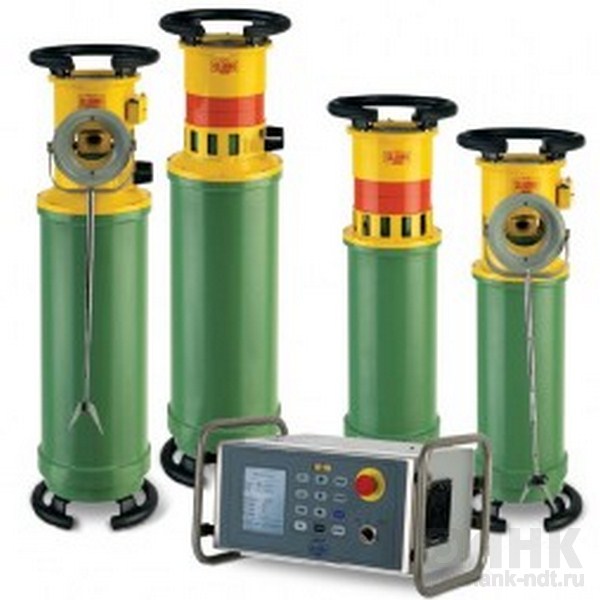

Описание рентгеновского генератора Gilardoni MHF
MHF — переносные рентгеновские установки для промышленного применения, оснащенные высокочастотным моноблоком постоянного потенциала и металлокерамической рентгеновской трубкой, с газовой изоляцией и принудительным воздушным охлаждением. Отличительной особенностью установки MHF является увеличенная мощность трубки с низким уровнем колебаний – именно те характеристики, которые требуются в промышленной радиографии, особенно при проведении радиографии стали, сплавов и композитов.
Особенности
- Металлокерамическая рентгеновская трубка;
- Автоматическое распознавание модели рентгеновской трубки;
- Автоматический предварительный прогрев;
- Стабилизация напряжения и тока в рентгеновской трубке;
- Таймер длительностью от 0 до 99 минут 59 секунд с шагом 1 секунда;
- Дублированное включение рентгеновского излучения для предотвращения нештатных ситуаций;
- Меры обеспечения безопасности: защитная дверь, термостат, прерыватель питания, защита от перегрузки первичной цепи;
- Управляющий сигнальный кабель удвоенной длины (опционально);
- Класс защиты: IP 54
Технические характеристики рентгеновских генераторов:
| описание | размер-ность | MHF 200D | MHF 200PO | MHF 300D | MHF 300PO | примечание |
| | | направленный | панорамный | направленный | панорамный | |
| Диапазон напряжения | кВ | 30 - 200 | 50 - 200 | 50 - 300 | 50 - 300 | Шаг 1 кВ |
| Ток трубки | мА | 1 - 8 | 1 - 6 | Шаг 0,5 мА | ||
| Tube current range | Ма | 4,5 | 3 | 3 | 2 | |
| Максимальная мощность | Вт | 900 | 600 | 900 | 600 | |
| Размер фокального пятна (Стандарт IEC336) | мм | 1,5 | 0,4 х 4,0 | 1,5 | 0,4 х 4,0 | |
| Размер фокального пятна (Стандарт EN 12543) | мм | 3 | 0,4 х 4,0 | 3 | 0,5 х 5,5 | |
| Угол рентгеновского луча | ° | 40 x 60 | 360 x 40 | 40 x 60 | 360 x 38 | |
| Внутренняя фильтрация | мм | 0,8 Be | 0,4Fe/Ni/Co + 2Al | 0,8 Be | 0,4Fe/Ni/Co + 2Al | |
| Рабочий цикл при температуре окружающей среды | % | 100%@20°C | | |||
| Охлаждение анода | | воздушное | ||||
| Габариты генератора (диам. х. выс) | мм | 295 х 897 | 295 х 894 | 295 х 1095 | 295 х 1095 | |
| Вес генератора | кг | 30 | 37 | | ||
| Габариты пульта управления (Ш х В х Г) | мм | 480 х 335 х 290 | ||||
| Вес пульта управления | кг | 17 | ||||
| Глубина проникновения по стали | мм | 42 | 33 | 65 | 52 | |
| Класс защиты | IP | 54 | ||||
| Электропитание | В, Гц | 110/230 ±10% 50/60 Гц | ||||
| Утечка излучения | В соответствии с DIN 54113 | |||||
