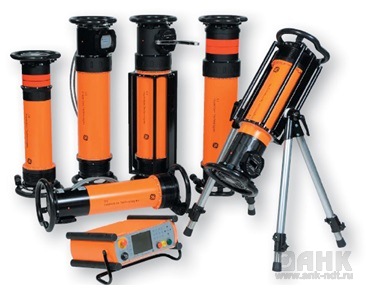

Описание рентгеновских аппаратов серии Eresco
Производитель: General Electric
Модель: 42 MF4, 160 MF4-R, 160 MF4-RW, 200 MF4-R, 200 MF4-RW, 32 MF4-C, 42 MF4-W, 42 MF4-R, 42 MF4-RW, 52 MF4-CL, 65 MF4, 65 MF4-W
Гарантия: до 5 лет
Портативные рентген аппараты серии Eresco, созданы для работы в сложнейших условиях, в том числе для работы в условиях крайнего севера. Р/а ЭРЕСКО дают возможность легко производить неразрушающий радиографический контроль в суровых полевых условиях. Данная серия аппаратов - одна из качественных приборов, имеющихся на сегодняшний день на рынке рентгеновского контроля. Приборы ERESCO необходимы для дефектоскопии сварных швов металлоконтструкций, а также для контроля стыков при строительстве нефте и газопроводов.
Малая масса устройств серии Eresco, удобный в использовании цифровой пульт управления, цветной дисплей, который выводит текстовые сообщения и диаграммы экспозиций есть не что иное, как огромный плюс для работы дефектоскописта в сложнейших условиях использования. Рентгенаппараты Eresco возможно применять в самых неблагоприятных условиях, при помощи особенного защщенного исполнения блока излучателя р/а и пульта управления. Данные приборы серии Eresco хороши в том, что значительно облегчают работу и уменьшают затраты на эксплуатацию аппаратов. Также к данным риборам серии Эреско возможно применение портативных источников энергии. Eresco идеально подходит для использования с применением кроулеров, возможность использования с ними специальной силовой электроники. Блок излучателярентгеновских дефектоскопов Eresco соответствует европейским стандартам качества и всем возможным требованиям безопасности.
Преимущества рентгеновских генераторов ERESCO
- Диапазон установки напряжения от 5 до 300 кВ.
- Встроенный калькулятор времени экспозиции.
- Металлокерамическая рентгеновская трубка.
- Среднечастотная технология.
- Низкое потребление электроэнергии от 1 до 2 кВт/ч.
- Режим постоянной мощности.
- Небольшой вес.
- Автоматическое распознавание типа используемого блока излучения.
- Полностью автоматический режим «прогрева» трубки.
- Часы реального времени.
- Хранение в памяти параметров последних экспозиций.
- Возможность программирования.
Дополнительные аксессуары для р/а ERESCO
- Лазерное центрирующее устройство.
- Сменные свинцовые диафрагмы.
- Тележка для транспортировки и позиционирования.
- Алюминиевый транспортный футляр.
- Силовой кабель (115 В) длиной 10 м.
- Соединительный кабель 10 м для дверных контактов.
- Удлинительный кабель – 20 м.
- Мобильный электрогенератор.
- Четырехножный штатив.
Аппараты серии Eresco могут быть как направленными: 42 MF4, 160 MF4-R, 160 MF4-RW, 200 MF4-R, 32 MF4-C, 42 MF4-W, 280 MF4-R, 280 MF4-RW, 65 MF4, 65 MF4-W; так и панорамные: 200 MF4-RW, 52 MF4-CL.
Технические характеристики рентгеновских аппаратов серии Eresco
| Тип аппарата Eresco | 42 MF4 | 160 MF4-R | 160 MF4-RW | 200 MF4-R | 200 MF4-RW | 32 MF4-C |
| Направление излучения | Направленное | Направленное | Направленное | Направленное | Направленное | Панорамное |
| Просвет по стали за 10 мин | 42 мм | - | - | - | - | 32 мм |
| Диапазон высокого напряжения | 5-200 кВ | 10-160 кВ | 10-160 кВ | 10-200 кВ | 10-200 кВ | 5-200 кВ |
| Диапазон тока | 0.5-10 мА | 0.5-10 мА | 0.5-10 мА | 0.5-10 мА | 0.5-10 мА | 0.5-10 мА |
| Ток при максимальном напряжении | 4,5мА/200 кВ | 3,7мА/160 кВ | 3,7мА/160 кВ | 3,0мА/200 кВ | 3,0мА/200 кВ | 3,0мА/200 кВ |
| Постоянный режим работы | 900 Вт | 600 Вт | 600 Вт | 600 Вт | 600 Вт | 600 Вт |
| Номинальное значение фокального пятна | 3,0 мм EN 12543 1,5 IЕС 336 | 1,0 мм EN 12 543 0,5 IЕС 336 | 1,0 мм EN 12 543 0,5 IЕС 336 | 1,0 мм EN 12 543 0,5 IЕС 336 | 1,0 мм EN 12 543 0,5 IЕС 336 | 0,4 х 4 мм EN 12543 |
| Материал анода | (W) Вольфрам | (W) Вольфрам | (W) Вольфрам | (W) Вольфрам | (W) Вольфрам | (W) Вольфрам |
| Угол наклона мишени | 20° | 20° | 20° | 20° | 20° | 22° |
| Угол выхода пучка | Эллипс 40° х 60° | Эллипс 40° х 60° | Эллипс 40° х 60° | Эллипс 40° х 60° | Эллипс 40° х 60° | 40° х 360° |
| Фильтр рентгеновского излучения | 0,8 ±0,1 мм Be | 0,8 ±0,1 мм Be | 0,8 ±0,1 мм Be | 0,8 ±0,1 мм Be | 0,8 ±0,1 мм Be | 0,4 мм Fe/Ni/Co + 2 mm Al |
| Стабильность тока и напряжения | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% |
| Требования к электропитанию | 160-253 В АС, 80-127 В АС, 50/60 Гц | 160-253 В АС, 80-127 В АС, 50/60 Гц | 160-253 В АС, 80-127 В АС, 50/60 Гц | 160-253 В АС, 80-127 В АС, 50/60 Гц | 160-253 В АС, 80-127 В АС, 50/60 Гц | 160-253 В АС, 80-127 В АС, 50/60 Гц |
| Вес блока излучения | 26,8 кг | 26,8 кг | 26,8 кг | 26,8 кг | 26,8 кг | 31 кг |
| Тип аппарата Eresco | 42 MF4-W | 280 MF4-R | 280 MF4-RW | 52 MF4-CL | 65 MF4 | 65 MF4-W |
| Направление излучения | Направленное | Направленное | Направленное | Панорамное | Направленное | Направленное |
| Просвет по стали за 10 мин | 42 мм | - | - | 52 мм | 65 мм | 65 мм |
| Диапазон высокого напряжения | 5-200 кВ | 10-280 кВ | 10-280 кВ | 5-300 кВ | 5-300 кВ | 5-300 кВ |
| Диапазон тока | 0.5-10 мА | 0.5-4.5 мА | 0.5-4.5 мА | 0.5-6 мА | 0.5-6 мА | 0.5-6 мА |
| Ток при максимальном напряжении | 4,5мА/300 кВ | 1,2мА/280 кВ | 1,2мА/280 кВ | 2,0мА/300 кВ | 3,0мА/300 кВ | 3,0мА/300 кВ |
| Постоянный режим работы | 900 Вт | 340 Вт | 340 Вт | 600 Вт | 900 Вт | 900 Вт |
| Номинальное значение фокального пятна | 3,0 мм EN 12543 1,5 (IЕС 336) | 0,5 мм EN 12543 | 0,5 мм EN 12543 | 0,5x5,5 мм EN 12543 | 3,0 мм EN 12543 1,5 (IЕС 336) | 3,0 мм EN 12543 1,5 (IЕС 336) |
| Материал анода | (W) Вольфрам | (W) Вольфрам | (W) Вольфрам | (W) Вольфрам | (W) Вольфрам | (W) Вольфрам |
| Угол наклона мишени | 20° | 15° | 15° | 20° | 20° | 20° |
| Угол выхода пучка | Эллипс 40° х 60° | Эллипс 30° х 60° | Эллипс 30° х 60° | 38° х 360° | Эллипс 40° х 60° | Эллипс 40° х 60° |
| Фильтр рентгеновского излучения | 0,8 ±0,1 мм Be | 0,8 ±0,1 мм Be | 0,8 ±0,1 мм Be | 0,4 мм Fe/Ni/Co +2 мм AI | 0,8 ±0,1 мм Be | 0,8 ±0,1 мм Be |
| Стабильность тока и напряжения | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% |
| Требования к электропитанию | 160-253 В АС, 80-127 В АС, 50/60 Гц | 160-253 В АС, 80-127 В АС, 50/60 Гц | 160-253 В АС, 80-127 В АС, 50/60 Гц | 160-253 В АС, 80-127 В АС, 50/60 Гц | 1160-253 В АС, 80-127 В АС, 50/60 Гц | 160-253 В АС, 80-127 В АС, 50/60 Гц |
| Вес блока излучения | 25,8 кг | 40 кг | 40 кг | 36 кг | 40 кг | 40 кг |
