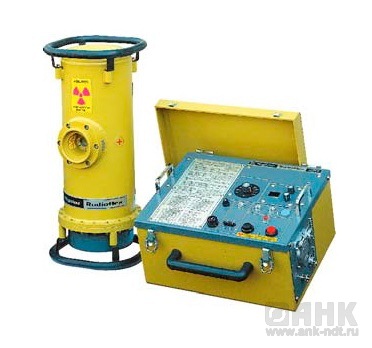

Описание рентгеновского аппарата Radioflex RF-100GSB
Данные рентгеновские аппараты с малой мощностью излучения специально предназначены для контроля сварных швов на изделиях из легких сплавов, стыков на изделиях из синтетических смол, а также, компонентов таких изделий.
Их можно применять для контроля изделий из резины, дерева и полимерных материалов, для контроля электронных компонентов, а также для обнаружения посторонних предметов в пищевых продуктах и для флюорографии растений и животных.
Использование высокочувствительной пленки позволяет просвечивать сталь толщиной до 6 мм и алюминий толщиной до 70 мм.
Производитель: Япония
Преимущества р/а Radioflex RF-100GSB
Простота эксплуатации благодаря прямому вводу настроек.
Настройка напряжения на рентгеновской трубке и времени экспозиции в зависимости от показаний датчика угла поворота позволяет легко подобрать оптимальные условия просвечивания.
Сокращение времени работы благодаря использованию единого режима прогрева.
Уровень мощности для прогрева настраивается автоматически в зависимости от условий проведения контроля. Это позволяет сократить время, затрачиваемое на прогрев.
Энергосберегающий режим для работы от низковольтных источников питания.
Добавлена функция переключения между стандартным (STD) и энергосберегающим (LOW) режимами для условий работы при ограниченной мощности излучателя.
Безопасная эксплуатация благодаря наличию различных средств защиты. Для повышения безопасности при проведении контроля предусмотрены различные методы защиты.
- Аварийный выключатель
- Механизм блокировки
- Индикатор рентгеновского излучения на блоке излучателя
- Звуковой сигнал
Технические характеристики рентгеновского аппарата Radioflex RF-100GSB
| Тип системы | Направленного действия |
| Напряжение на трубке | 20 кВ-50 кВ (2.5 кВ шаг) 50 кВ-100 кВ (5 кВ шаг) |
| Ток на трубке | 5 мА |
| Рабочий цикл | Прерывистый, не прерывистый (1:1 макс. 6 мин. при 25°C) |
| Тип трубки | Стеклянная |
| Размер фокусного пятна | 1.0 мм x 1.0 мм |
| Фильтр | Бериллий 1 мм |
| Размеры генератора (Ш х В х Г) | 572 x 262 x 262 мм |
| Размеры контроллера (Ш х В х Г) | 425 x 395 x 245 мм |
| Вес генератора | 22.0 кг |
| Вес контроллера | 21.5 кг |
| Источник питания | Однофазный 190 - 240 В, 50/60Гц |
| Энергопотребление | 0.9 кВА |
| Изоляция генератора | - |
| Охлаждение генератора | - |
Сравнительные характеристики рентгеновских генераторов Radioflex
| Тип системы | Направленного действия |
| Напряжение на трубке | 20 кВ-50 кВ (2.5 кВ шаг) 50 кВ-100 кВ (5 кВ шаг) |
| Ток на трубке | 5 мА |
| Рабочий цикл | Прерывистый, не прерывистый (1:1 макс. 6 мин. при 25°C) |
| Тип трубки | Стеклянная |
| Размер фокусного пятна | 1.0 мм x 1.0 мм |
| Фильтр | Бериллий 1 мм |
| Размеры генератора (Ш х В х Г) | 572 x 262 x 262 мм |
| Размеры контроллера (Ш х В х Г) | 425 x 395 x 245 мм |
| Вес генератора | 22.0 кг |
| Вес контроллера | 21.5 кг |
| Источник питания | Однофазный 190 - 240 В, 50/60Гц |
| Энергопотребление | 0.9 кВА |
| Изоляция генератора | - |
| Охлаждение генератора | - |
