Описание рентгеновской пленки AGFA F8 NIF
Радиографическая техническая пленка AGFA F8 NIF предназначена для контроля бетонных и прочих тяжелых конструкций, а также для микрофокусной технологии (за счет низкого уровня излучения)
Рентгеновская плёнка Agfa F8 характеризуется чувствительностью к оптическому диапазону, поэтому наиболее эффективно её использование совместно с усиливающими экранами с голубым и ультрафиолетовым свечением. Металлофлюоресцентные экраны Agfa RCF имеют оптимальное спектральное соответствие плёнке Agfa F8. Можно значительно сократить продолжительность экспозиции, применяя высокочувствительные флюоресцентные экраны Agfa NDT 1200.
Применение рентгеновской пленки AGFA F8 NIF
Agfa Structurix F8 в сочетании с усиливающими экранами применяется, когда необходимо контролировать объекты большой толщины при максимально короткой экспозиции. Она используется для контроля сооружений из бетона, массивных строительных металлоконструкций, а также при потоковом осмотре технологических трубопроводов, коррозионном или эрозионном мониторинге.Производитель рекомендует к применению с пленкой F8 согласованные по спектру фирменные усиливающие экраны Agfa. При выборе экранов серий УПВ или СМП получение качественных снимков не гарантируется. Кроме параметров скорости и контрастности системы с флюороэкранами характеризуются определённой износостойкостью и долговечностью. Практика показывает, что экраны RCF имеют больший ресурс использования в сравнении с аналогами.
Agfa F8 + RCF
- если слишком велико время экспозиции при работе с плёнкой в сочетании со свинцовыми экранами;
- если имеются повышенные требования к радиационной безопасности;
- если необходимо ограничить энергию рентгеновского излучения;
- если наиболее важна чувствительность плёнки к излучению.
Agfa F8 + NDT 1200
- если в приоритете скорость проведения контроля: время экспозиции сокращается от 3 до 6 раз в сравнении с экранами RCF;
- если нужно высокоэнергетичное воздействие для исследования больших толщин при контроле таких объектов, как мосты или здания.
Сравнительные характеристики
В линейке Agfa плёнка F8 обладает самой высокой чувствительностью к излучению и скоростью проявления. Среди аналогов она показывает лучшие результаты на 1-2 элемента стандартного эталона и индикатора качества изображения IQI.Это даёт возможность выявлять такие опасные дефекты сварных швов, как трещины и непровары смалым раскрытием. Своевременное обнаружение несплошностей обеспечивает безаварийность работы трубопроводов.
Относительные экспозиционные факторы
В таблице приведены относительные экспозиционные факторы двух видов рентгеновской плёнки Agfa. Значения показывают, как изменится время экспозиции Agfa F8 относительно времени экспозиции Agfa D7 при достижении той же оптической плотности. Указаны коэффициенты, полученные с использованием различных источников ионизирующего излучения. При этом время экспозиции плёнки Agfa D7 принято заединицу (1.000).
|
Тип ионизирующего излучения |
Усиливающие экраны |
Плёнка Agfa Structurix F8 |
Плёнка Agfa Structurix D7 |
|
Рентгеновское излучение 100 кВ |
NDT 1200 |
0.010 |
– |
|
RCF |
0.030 |
– |
|
|
без экранов |
– |
1.000 |
|
|
Рентгеновское излучение 300 кВ |
NDT 1200 + Pb |
0.008 |
– |
|
RCF |
0.022 |
– |
|
|
Pb |
– |
1.000 |
|
|
Гамма-излучение Ir 192 |
NDT 1200 + Pb |
0.007 |
– |
|
RCF |
0.035 |
– |
|
|
Pb |
– |
1.000 |
|
|
Гамма-излучение Co 60 |
NDT 1200 + Pb |
0.006 |
– |
|
RCF |
0.040 |
– |
|
|
Pb |
– |
1.000 |
Виды упаковок и формат

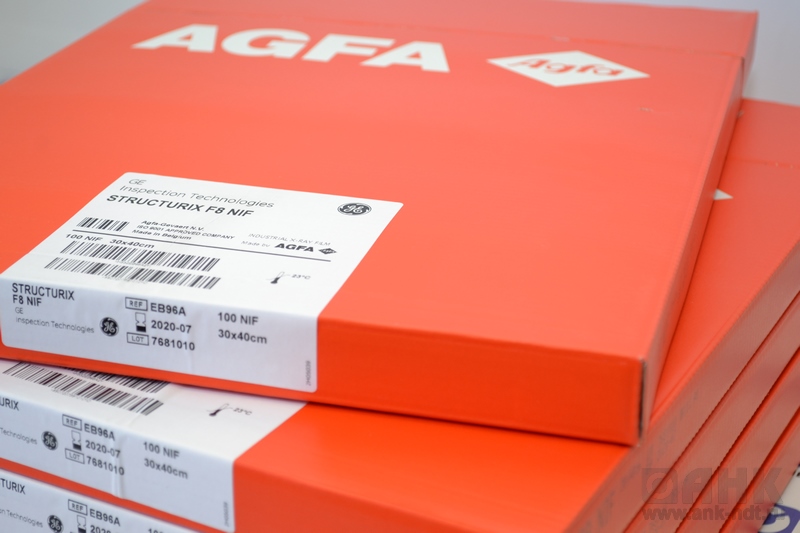

Тип упаковки NIF — Non Interleaved Films — означает, что листы плёнки находятся в общем конверте, непроницаемом для света, и не проложены бумагой. Для предотвращения накопления статического электричества следует избегать сильной тряски при транспортировке.Розничная упаковка Agfa Structurix F8 NIF содержит 100 листов плёнки в полиэтиленовом пакете и картонной коробке. Качество такой плёнки аналогично той, что поставляется в вакуумных упаковках.
Формат 30×40 см может использоваться целиком либо нарезаться на листы меньшего размера в зависимости от объекта контроля. Предварительную нарезку плёнки и зарядку в кассеты следует выполнять в тёмном помещении.
Условия хранения
Коробки с пленкой должны храниться на ребре вдали от химреактивов. Оптимальная температура хранения − +4oС ÷ +24oС; относительная влажность 50-60%.
При температуре хранения ниже +4оС (в отличие от воздействия повышенной температуры) никаких необратимых изменений сенситометрических параметров не происходит. Однако после содержания фотопленки при пониженных температурах коробки с пленкой следует вскрывать только после ее отогревания до рабочего диапазона температур (4oС ÷ 24oС). В противном случае возможна конденсация влаги на фотослое, что может привести к изменению его однородности и склеиванию фотопленки.
При условии правильного хранения фирма-изготовитель гарантирует сохранность продукции не менее 1,5 лет. Срок годности продукции AGFA NDT указывается на упаковках.
Условия освещения при химико-фотографической обработке
Химико-фотографическая обработка радиографических пленок должна осуществляться в условиях неактиничного освещения λ>520 нм, с применением оливково-зеленого светофильтра (Agfa G7) или красного светофильтра (Agfa R1) либо светодиодного освещения λ=590/λ=660 нм.
Технические характеристики
|
Чувствительность |
от 60,0 до 400,0 рентген-1с экранами RCF |
|
от 600,0 до 1 200,0 рентген-1с экранами NDT 1200 |
|
|
Средний коэффициент контрастности |
4,3 с экранами RCF |
|
3,3 с экранами NDT 1200 |
|
|
Соответствие стандартам |
ISO 11699-1, EN ISO 11699-2, ASTM E 1815 |
|
Условия освещения при обработке |
неактиничное освещение, λ>520 нм, оливково-зелёный светофильтр (Agfa G7), красный светофильтр (Agfa R1) или светодиодное освещение λ=590/660 нм |
|
Условия хранения |
на ребре, вдали от химикатов,места проведения просвечивания и источников излучения |
|
–температура |
от 4 до 24°С, без резких перепадов |
|
–относительная влажность воздуха |
50 - 60%, без резких перепадов |
|
– освещение |
следует избегать яркого освещения и воздействия прямых солнечных лучей |
|
–радиоактивный фон |
<90 nGy/h |
|
Меры предосторожности |
Следует избегать воздействия высоких температур. При низких температурах непроисходит изменений сенситометрических параметров, однако открывать упаковку следует только после её отогревания. Это предотвратит образование конденсата нафотослое и склеивание листов плёнки. |
|
Тип упаковки |
NIF: светонепроницаемый конверт без бумажных прокладок |
|
Формат |
30×40 см |
|
Количество листов в упаковке |
100 шт. |
|
Масса одной упаковки |
4 кг |
|
Количество упаковок в коробке |
5 шт. |
|
Габариты коробки |
43,8×17,9×35,7 см |
|
Масса коробки |
20,3 кг |
Поставка рентгеновской пленки AGFA F8 NIF на специальных условиях для вашей лаборатории НК
Компания "АНК" предлагает купить промышленную радиографическую пленку F8 NIF от импортного производителя "AGFA NDT" и другие расходные материалы для неразрушающего контроля. При обращении в нашу компанию вы получаете:- пакет сопутствующей документации (сертификаты и пр.);
- помощь с комплектацией лаборатории НК и подборе оборудования;
- доставку до Вашей компании в любой регион РФ;
- скидки и доступ к нашей программе лояльности при оптовых закупках.
