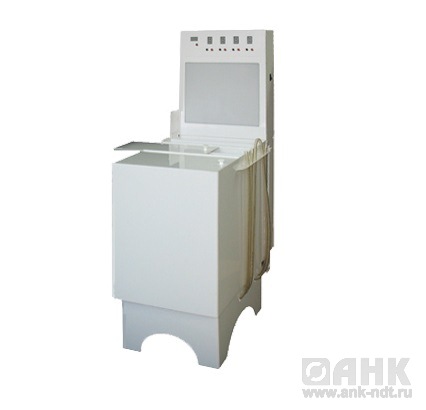

Описание установки для обработки рентгеновской пленки УФРН-1
Установки для проявления рентгенограмм (радиограмм, рентгеновской пленки) УФРН относятся к установкам для «ручного» проявления рентгеновской пленки и используются в составе фотолабораторного оборудования рентгеновских кабинетов лечебно-профилактических учреждений и промышленной дефектоскопии (радиографический неразрушающий контроль). Особенностью данного вида установок являются долговечность, простота их обслуживания и небольшая стоимость.
Для фотолабораторий с малой площадью и загрузкой предназначена установка УФРН-Ш, а для проявления рулонной радиографической пленки в катушках (спиралях) предусмотрена отдельная группа установок УФРН.
Данные установки в комплекте с шкафами для сушки пленки ШСРН могут использоваться в фотолаборатории в случае поломки автомата для безостановочной работы на время его ремонта.
Все установки предназначены для обработки пленок форматом до 35 х 43 см., закрепленных в стандартных рамках с длиной ручки 410 мм. для помещения на опоры.
В установках для проявления радиограмм (рентгенограмм, рентгеновской пленки) могут использоваться любые фотохимреактвы, по усмотрению потребителя.
Каждая установка имеет корпус в котором объединены 5 ёмкостей: для проявления, ополаскивания после проявления в проточной воде, фиксирования, ополаскивания после фиксирования (сборная вода), окончательной промывки в проточной воде.
Установки отличаются размерами емкостей и степенью их оснащенности (наличием системы поддержания температуры проявителя, неактиничного фонаря, негатоскопа, таймеров).
Установки для обработки рентгенограмм подключаются к системе централизованной подачи воды и сточной канализации.
Примененная в установках УФРН-1, УФРН-1-1, УФРН-2, УФРН-2-1 система поддержания температуры проявителя, которая не только автоматически поддерживает температуру, но и имеет расширенные функциональные и информативные характеристики.
При данной системе:
- имеющийся индикатор красного свечения постоянно отображает реальную температуру проявителя с точностью 0,1°С;
- пользователь по своему усмотрению может самостоятельно задать автоматически поддерживаемую температуру проявителя в диапазоне 18-31°С; с шагом 1°С;
- постоянно индицируется состояние системы — «Идет нагрев», «Температура соответствует заданной», «Температура выше заданной»;
- предусмотрены визуальная и звуковая сигнализация в случае отклонения работы системы поддержания температуры проявителя от заданных параметров.
Установки для проявления рентгеновской пленки изготовляются из пластмассы белого цвета, не допускающей диффузии (внедрения) в нее химреактивов, что обеспечивает сохранение внешнего вида оборудования при длительной эксплуатации.
Практика показывает, что при умеренной загрузке фотолабораторий рентгеновских кабинетов, использование установок для ручной обработки рентгеновской пленки в комплекте со шкафами для её сушки является более рентабельным в сравнении с использованием проявочных автоматов, которые при всех их достоинствах (в т.ч. обработка до 200 рентгенограмм в час),которые имеют высокую стоимость, требуют постоянного квалифицированного обслуживания, предъявляют особые требования по ассортименту пленок и химреактивов, качеству воды, имеют повышенный расход химреактивов.
Технические характеристики
| Параметр | УФРН-1 |
| Объем проявителя * | 20 л (4 рамки) |
| Объем фиксажа * | 20 л (4 рамки) |
| Объем воды для окончательной промывки * | 51 л (10 рамок) |
| Поддержание температуры проявителя в диапазоне 18-31 °С, устанавливается потребителем | + |
| Наличие: -таймера -неактиничного фонаря -негатоскопа | + + + |
| Габаритные размеры, мм: ** -ширина -длина -высота | 475 775 1390 |
| Вес, не более, кг.: | 45 |
| Потребляемая мощность, не более, Вт. | 500 |
