Образцы-имитаторы вогнутости и выпуклости корня сварного шва

Описание образцов вогнутости и выпуклости сварного шва

Образец-имитатор применяется для оценки вогнутости и выпуклости корня сварного шва в местах, где визуальный контроль затруднен или невозможен. Оценка вогнутости и выпуклости корня шва проводится путём сравнения оптической плотности изображений соответствующего имитатора следующим образом: глубина вогнутости корня шва считается допустимой, если на радиографическом снимке плотность почернения изображения вогнутости корня шва меньше или равна плотности почернения изображения канавки образца. Выпуклость считается допустимой, если плотность почернения выпуклости корня шва больше или равна плотности почернения изображения имитатора.

Образец-имитатор должен устанавливаться на контролируемом сварном соединении со стороны источника излучения на расстоянии не менее 5мм от сварного шва. При невозможности установки со стороны источника излучения, а также при контроле сварных соединений цилиндрических, сферических и других пустотелых изделий через две стенки с расшифровкой только прилегающего к плёнке участка сварного шва и при панорамном просвечивании, образцы допустимо устанавливать со стороны кассеты с плёнкой.

Комплект поставки

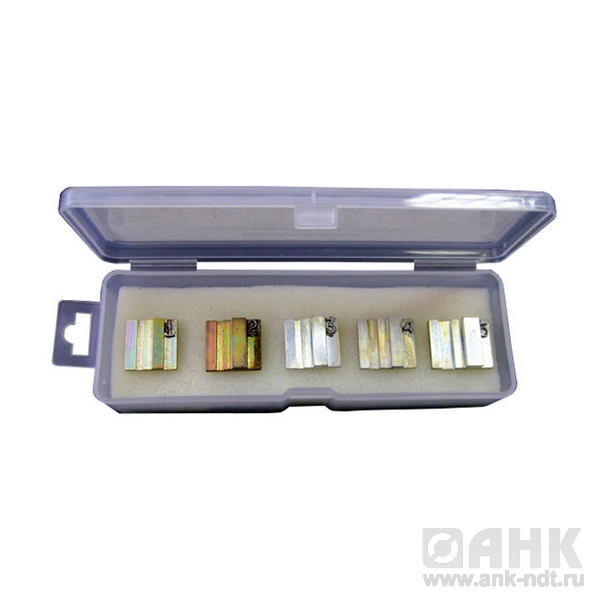

• Образец-имитатор (5 шт.);
• паспорт (1 шт.);
• свидетельство о поверке (1 шт.);
• упаковка (1 шт.)
