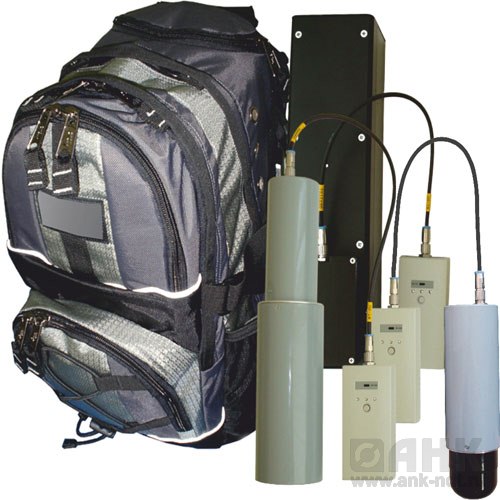

Описание спектрометра МКС-АТ6101С
Тип оборудования: Дозиметр, дозиметр-радиометр, спектрометр
Производитель: Атомтех, Белоруссия
Серия: МКС
Модель: МКС-АТ6101С
Гарантия: 1 год
Госреестр средств измерений РФ: Внесен
Поверка: Включена в стоимость
Спектрометр МКС-АТ6101С предназначен для обнаружения источников радиоактивного излучения и является эффективным техническим средством предупреждения радиологических террористических угроз или других действий, таких как незаконное хранение, использование, передача и транспортировка радиоактивных веществ и материалов.
Может также использоваться при радиационном мониторинге местности, маршрутов, отдельных территорий, промышленных площадок, зданий с GPS-привязкой на местности. Размещается и носится в рюкзаке. Имеет в составе блоки детектирования для спектрометрии гамма-излучения, детектирования нейтронов, при необходимости - широкодиапазонный дозиметрический блок детектирования (опция).
Спектрометр может размещаться в рюкзаке (базовая версия) или в герметичном ударопрочном кейсе (по заказу).
ОСОБЕННОСТИ
- Наиболее легкий в своем классе
- Автоматическое одновременное гамма-нейтронное радиационное сканирование
- Поиск, обнаружение и локализация источника радиоактивного излучения и идентификация его изотопного состава в режиме реального времени
- Автоматическая адаптация к изменению уровня радиационного фона
- Одновременное измерение спектрального распределения и мощности дозы (МД) гамма-излучения
- Возможность расширения диапазона МД до 10 Зв/ч
- Постоянная запись данных сканирования для последующего анализа
- Прикладное ПО для последующей обработки и анализа данных в экспертном режиме
- Отображение результатов измерения с привязкой на местности (GPS)
- Дружественный пользовательский интерфейс
- Объем памяти на 300 часов сканирования
ОСНОВНЫЕ ПОЛЬЗОВАТЕЛИ
- Организации по контролю за деятельностью в области использования атомной энергии
- Службы безопасности
- Таможенные службы
- Службы пограничного контроля
- Службы радиационного контроля
- Аварийно-спасательные отряды
ОБЛАСТИ ПРИМЕНЕНИЯ
- Контроль за перемещением радиоактивных веществ и материалов
- Мониторинг радиоактивного загрязнения местности с использованием мобильных средств
- Обеспечение радиационной безопасности на массовых мероприятиях
- Радиационно-защитные мероприятия при ядерных авариях
- Радиационный контроль объектов и территорий
- Дозиметрическая и спектрометрическая съемка местности и объектов, радиационное картографирование
ПРИНЦИП ДЕЙСТВИЯ
Все блоки детектирования - интеллектуального типа, передающие измеряемую информацию по радиоканалу Bluetoothв карманный персональный компьютер (КПК).
Прибор работает в режиме постоянного радиационного сканирования: непрерывный поиск, обнаружение, локализация, идентификация источников гамма-излучения; поиск и обнаружение источников нейтронного излучения.
При обнаружении источника радиоактивного излучения прибор сигнализирует об этом и идентифицирует его радиоизотопный состав.
Типы идентифицированных раионуклидов отображаются на экране КПК и одновременно сообщаются оператору через беспроводную гарнитуру.
Результаты сканирования непрерывно фиксируются в памяти КПК для последующей обработки и анализа на персональном компьютере и могут быть нанесены на карту местности с помощью прикладного программного обеспечения.
Спектрометр МКС-АТ6101С внесен в Государственные реестры средств измерений Республики Беларусь, Российской Федерации, Украины, Казахстана.
Технические характеристики спектрометра МКС-АТ6101С
| БЛОК ДЕТЕКТИРОВАНИЯ ГАММА-ИЗЛУЧЕНИЯ | БДКГ-11М |
| Детектор гамма-излучения | Сцинтилляционный, NaI(Tl) Ø63x63 мм |
| Диапазон энергий | |
| в спектрометрическом режиме | 20 кэВ – 3 MэВ |
| в дозиметрическом режиме | 50 кэВ – 3 MэВ |
| Диапазон измерения мощности амбиентного эквивалента дозы | 0,01 – 150 мкЗв/ч |
| Предел основной относительной погрешности измерения мощности дозы | ±20% |
| Чувствительность к гамма-излучению | |
| 241Am | 13500 имп·с-1/мкЗв·ч-1 |
| 137Cs | 2200 имп·с-1/мкЗв·ч-1 |
| 60Co | 1200 имп·с-1/мкЗв·ч-1 |
| Типовое энергетическое разрешение для энергии 662 кэВ (137Cs) | 7.5% |
| Количество каналов АЦП | 1024 |
| Максимальная входная статистическая загрузка, не менее | 1.2·105 с-1 |
| Идентифицируемые радионуклиды | медицинские, промышленные, естественные, тормозное излучение бета-излучателей |
| По отдельному заказу: | возможно изменение библиотеки идентифицируемых радионуклидов |
| Минимально обнаруживаемый уровень мощности дозы гамма-излучения от источника, движущегося со скоростью 0,5 м/с | 0,05 мкЗв/ч |
| Дополнительная опция для расширениядиапазона измерения мощности дозы гамма- и рентгеновского излучения | блок детектирования БДКГ-04, до 10 Зв/ч |
| БЛОК ДЕТЕКТИРОВАНИЯ НЕЙТРОННОГО ИЗЛУЧЕНИЯ | БДКН-05 |
| Детектор нейтронов | 2 пропорциональных счетчика Не-3 Ø30x360 мм в полиэтиленовом замедлителе |
| Чувствительность к нейтронному излучению источника 252Cf | не менее 20 имп.·см /нейтр. |
| Диапазон энергий | 0,025 эВ - 14 МэВ |
| GPS | Встроенный в КПК GPS приемник. Точность позиционирования 3 м |
| Степень защиты | IР54 |
| Время непрерывной работы | ~ 12 ч |
| Диапазон рабочих температур | от - 20°С до + 50°С |
| Oтносительная влажность воздуха при температуре 35°С и более низких без конденсации влаги | до 95 % |
| Габаритные размеры, масса | 450х330х250 мм, 7 кг (в рюкзаке) 625х500х300 мм, 17 кг (в кейсе) |
Спектрометр соответствует требованиям МАГАТЭ (Технические и функциональные требования для аппаратуры пограничного контроля).
Соответствует стандарту ANSI42.43, а также нормам по безопасности:IEC61010-1:1990, и требованиям по электромагнитной совместимости: EN55022:1998+A1:2000+A2:2003, IEC61000‑4‑2:2001, IEC61000-4-3:2008
Комплектация спектрометра
| Наименование прибора, тип | Примечание |
| Базовый комплект МКС-АТ6101С: | |
| - КПК | «Nautiz X7» |
| - блок детектирования гамма-излучения БДКГ-11М | |
| - адаптер BT-DU | Для блока детектирования БДКГ-11М |
| - комплект принадлежностей: | |
| - адаптер сетевой | Для зарядки аккумуляторов адаптера BT‑DUБДКГ-11М от электрической сети |
| - кабель БД | Для подключения БДКГ-11М к адаптеру BT-DU |
| - контрольная проба | Для стабилизации БДКГ-11М |
| - наушники | Для приема голосовых сообщений |
| - прикладное ПО «ATASScannerMobile» с руководством оператора | Для работы с КПК, входящим в состав спектрометра |
| - прикладное ПО «GARM» с руководством оператора | Для работы со спектрометром при подключении к ПК |
| - упаковочный плечевой рюкзак или дипломат | |
| - руководство по эксплуатации | |
| Дополнительно можно заказать: | |
| - блок детектирования нейтронного излучения БДКН-05 | |
| - адаптер BT-DU | Для блока детектирования БДКН-05 |
| - кабель БД | Для подключения БДКН‑05 к адаптеру BT-DU |
| - адаптер сетевой | Для зарядки аккумуляторов адаптера BT‑DU БДКН-05 от электрической сети |
