Описание дозиметра ДКГ-PM1610 / PM1610-01 / PM1610A / PM1610A-01
C января 2013 из цветовых исполнений доступен только вариант в сером цвете.

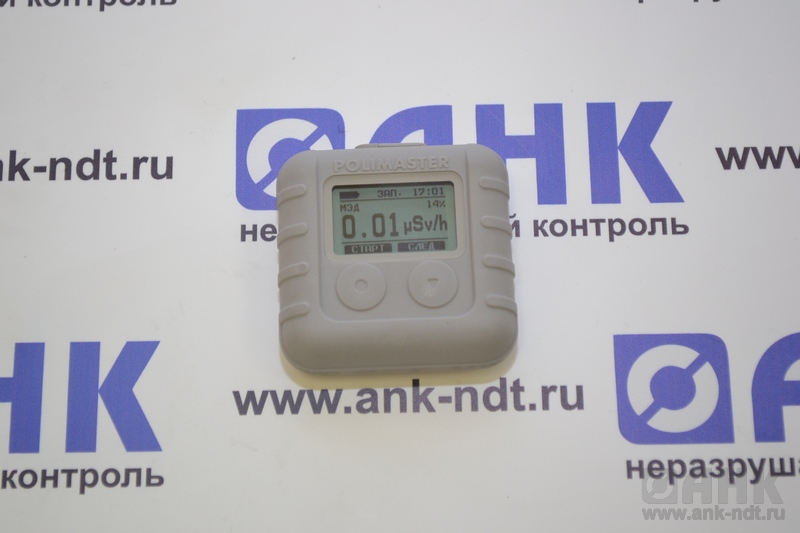

Миниатюрный профессиональный индивидуальный дозиметр, предназначенный для измерения индивидуального эквивалента дозы Hp(10) (ЭД) и мощности индивидуального эквивалента дозы Ĥp(10) (МЭД) непрерывного и импульсного с длительностью от 1 мс рентгеновского и гамма излучения в энергетическом диапазоне от 20 кэВ до 10 МэВ.
В дозиметре предусмотрена возможность установки по два независимых порога сигнализации по дозе и мощности дозы, превышение которых автоматически сопровождается звуковой, световой и вибрационной сигнализацией.

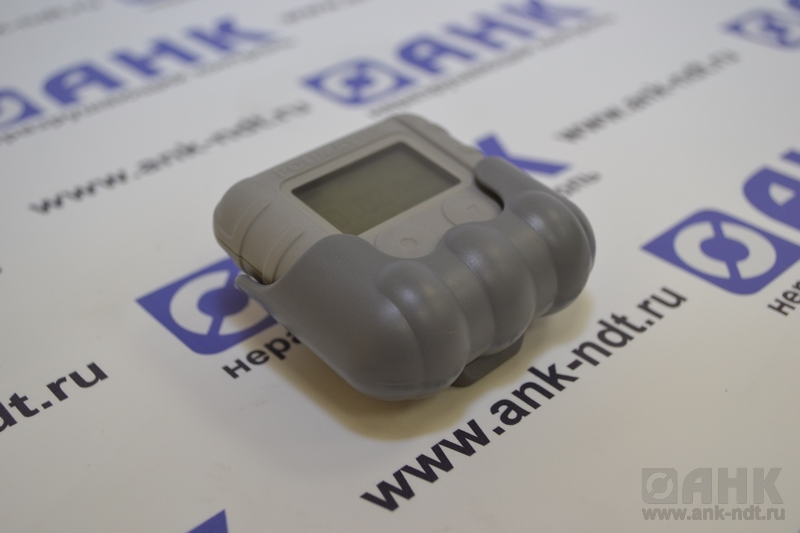

Прорезиненный, ударопрочный, эргономичный корпус делает дозиметр устойчивым к падению с высоты 1,5 м на твердую поверхность и позволяет использовать приборы в жестких условиях эксплуатации, а люминесцентная подсветка, включаемая при нажатии на любую кнопку, дает возможность легко считывать информацию с дисплея при отсутствии внешнего освещения.
Основные характеристики индивидуального дозиметра:
- Измерение непрерывного и импульсного рентгеновского и гамма излучения;
- Звуковая, световая и вибрационная сигнализация при превышении пороговых уровней;
- Возможность автоматической и ручной записи до 7500 событий истории регистрации ЭД и МЭД в энергонезависимую память;
- Связь с персональным компьютером по USB каналу с одновременной зарядкой аккумуляторной батареи;
- Использование различных типов считывающих устройств на основе стандарта ISO15693;
- Индикация степени разрядки батареи;
- Две кнопки управления;
- Дружественный интерфейс.
Дозиметр оснащен энергонезависимой памятью, в которой сохраняется до 7500 событий истории измерений мощности дозы, величины накопленной дозы, случаев и уровней превышения установленных порогов сигнализации в соотнесении текущей датой и временем записи.
Программное обеспечение "Personal Dose Tracker", разработанное компанией Полимастер, позволяет последовательно подключать и объединять в единую информационную систему от одного до ста дозиметров ДКГ-PM1610, с передачей информации по USB интерфейсу на персональный компьютер для обработки, анализа и формирования баз данных приборов и пользователей в рамках системы контроля и учета дозовых нагрузок на персонал.
Соответствие стандартам
Разработан с учетом требований стандартов ANSI N42.20 - 2006 и IEC 61526: 2010Технические характеристики ДКГ-PM1610 / PM1610-01 / PM1610A / PM1610A-01
| | PM1610 | PM1610-01 | PM1610A | PM1610A-01 |
| Детектор | Счетчик Гейгера-Мюллера | Счетчик Гейгера-Мюллера | Счетчик Гейгера-Мюллера | Счетчик Гейгера-Мюллера |
| Измерение МЭД | от 0.1 мкЗв/ч до 10.0 Зв/ч | от 0.1 мкЗв/ч до 10.0 Зв/ч | от 0.1 мкЗв/ч до 10.0 Зв/ч | от 0.1 мкЗв/ч до 10.0 Зв/ч |
| Предел допускаемой относительной погрешности мощности дозы | ±(15+0.0015/H)% (в диапазоне 0.1 мкЗв/ч - 10 Зв/ч, где H - мощность дозы в мЗв/ч) | ±(15+0.0015/H)% (в диапазоне 0.1 мкЗв/ч - 10 Зв/ч, где H - мощность дозы в мЗв/ч) | ±(10+K1/H + K2H) %, где H - мощность дозы в мЗв/ч, K1 - коэффициент 0.0015 мЗв/ч K2 - коэффициент 0.0015 (мЗв/ч)-1 | ±(10+K1/H + K2H) %, где H - мощность дозы в мЗв/ч, K1 - коэффициент 0.0015 мЗв/ч K2 - коэффициент 0.0015 (мЗв/ч)-1 |
| Диапазон измерения ЭД | непрерывного фотонного излучения: от 0.05 мкЗв до 10 Зв импульсного фотонного излучения: от 10 мкЗв до 10 Зв | непрерывного фотонного излучения от 0.05 мкЗв до 10 Зв импульсного фотонного излучения (длительность импульса не менее 1 мс) 10 мкЗв - 10 Зв | непрерывного фотонного излучения 0.05 мкЗв - 20 Зв импульсного фотонного излучения (длительность импульса не менее 1 мс) 10 мкЗв - 20 Зв | непрерывного фотонного излучения 0.05 мкЗв - 20 Зв импульсного фотонного излучения (длительность импульса не менее 1 мс) 10 мкЗв - 20 Зв |
| Предел допускаемой основной относительной погрешности измерения дозы | ± 20% | ± 20% | ± 20% | ± 20% |
| Диапазон регистрируемых энергий | от 0.02 до 10.0 МэВ | от 0.02 до 10.0 МэВ | от 0.02 до 10.0 МэВ | от 0.02 до 10.0 МэВ |
| Энергетическая зависимость чувствительности относительно энергии 0.662 МэВ (137Cs) во всем диапазоне | -60% от 20 кэВ до 33 кэВ -40% от 33 кэВ до 48 кэВ ±30% от 48 кэВ до 3 МэВ ±50% от 3 МэВ до 10 МэВ | -60% от 20 кэВ до 33 кэВ -40% от 33 кэВ до 48 кэВ ±30% от 48 кэВ до 3 МэВ ±50% от 3 МэВ до 10 МэВ | -60% от 20 кэВ до 33 кэВ -40% от 33 кэВ до 48 кэВ ±30% от 48 кэВ до 3 МэВ ±50% от 3 МэВ до 10 МэВ | -60% от 20 кэВ до 33 кэВ -40% от 33 кэВ до 48 кэВ ±30% от 48 кэВ до 3 МэВ ±50% от 3 МэВ до 10 МэВ |
| Сохраняет работоспособность после кратковременного воздействия в течение 5 мин гамма-излучения предельно допустимой мощности дозы: | 100 Зв/ч | 100 Зв/ч | 100 Зв/ч | 100 Зв/ч |
| Тип сигнализации | визуальная, звуковая, вибрационная | визуальная, звуковая, вибрационная | визуальная, звуковая, вибрационная | визуальная, звуковая, вибрационная |
| Физические параметры | | | | |
| Габариты | 58 х 59 х 20 мм | 58 х 59 х 20 мм | 58 х 59 х 20 мм | 58 х 59 х 20 мм |
| Масса | 70 г | 70 г | 70 г | 70 г |
| Допустимые условия работы | | | | |
| Диапазон рабочих температур | -20 до +50 °С | -20 до +50 °С | -20 до +50 °С | -20 до +50 °С |
| Относительная влажность | до 98% при 35°C | до 98% при 35°C | до 98% при 35°C | до 98% при 35°C |
| Степень защиты корпуса прибора | IP65 | IP65 | IP65 | IP65 |
| Прибор прочен к падению на бетонный пол с высоты | 1,5 м на твердую деревянную поверхность | 1,5 м на твердую деревянную поверхность | 1,5 м на твердую деревянную поверхность | 1,5 м на твердую деревянную поверхность |
| Корпус прибора устойчив при погружении в воду на глубину | | | | |
| Питание | -от встроенной аккумуляторной батареи (502030 240mAh MOBILE STAR) -от внешнего источника питания (USB разъема ПК) | | | |
| Тип батареи | встроенный аккумулятор (заряд аккумулятора осуществляется от USB) | встроенный аккумулятор (заряд аккумулятора осуществляется от USB) | встроенный аккумулятор (заряд аккумулятора осуществляется от USB) | встроенный аккумулятор (заряд аккумулятора осуществляется от USB) |
| Время непрерывной работы прибора от одного элемента питания, (при среднем значении МЭД не более 0,3 мкЗв/ч, и использовании подсветки, звуковой, световой и вибрационной сигнализации – не более 20 c/сут.) не менее | 30 дней | 30 дней | 30 дней | 30 дней |
| Индикация низкого заряда батареи | индикация на ЖКИ | индикация на ЖКИ | индикация на ЖКИ | индикация на ЖКИ |
| Канал передачи данных | | | | |
| Дополнительно | | | | |
| Секундомер | | | | |
| Индикация счетчика оставшегося времени нахождения на рабочем месте в зависимости от текущих измеренных значений МЭД и ЭД | | | | |
| Дополнительные функции | | | | |
| Календарь | | | | |
| Связь с ПК | -USB | USB, интерфейс ISO15693 | USB | USB, ISO15693 |
