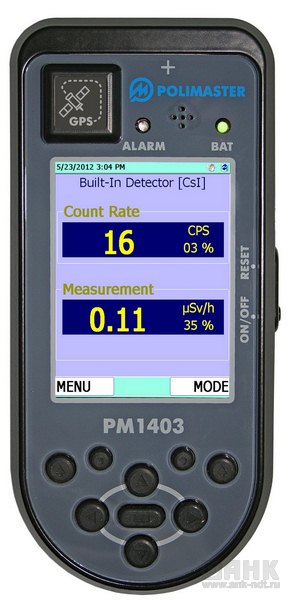

Описание дозиметра-радиометра МКС-РМ1403
Комплексный многофункциональный портативный прибор для решения широкого круга задач радиационного контроля и обеспечения радиационной безопасности.
В дополнение к встроенному в основной измерительный блок поисковому спектрометрическому детектору гамма-излучения, МКС-РМ1403 имеет функциональную возможность подключения внешних блоков детектирования альфа-бета, гамма и нейтронного излучения.
Прибор может быть использован для проведения оперативной радиоизотопной идентификации обнаруженных источников гамма-излучения, а также интегрирован в Геоинформационную мобильную систему радиационного контроля NPNET™ с передачей радиометрических данных и географических координат по беспроводным и проводным каналам в единый командно-экспертный центр.
МКС-РМ1403 – портативное комплексное универсальное средство радиационного контроля, сочетающее в себе функции поискового прибора, дозиметра-радиометра и идентификатора радионуклидов с функцией быстрой и достоверной идентификации изотопов не требующей подключения к внешнему устройству обработки и индикации (РС/Ноутбук/КПК и т.д.). Дозиметр-радиометр может осуществлять идентификации радионуклидного состава вещества даже с учетом ослабляющего и рассеивающего воздействия экранов, контейнеров и других объектов физической защиты ИИИ. Результаты измерений и идентификации отображаются на ярком, высококонтрастном и легко читаемом дисплее в гармоничной цветовой гамме.
Прибор обеспечивает возможность осуществления поиска, обнаружения, локализации ИИИ, измерения интенсивности ИИ и идентификации радионуклидного состава обнаруженного гамма-источника.
Предусмотрена беспроводная интеграция МКС-РМ1403, как дозиметрического, радиометрического и спектрометрического средства измерения, с портальными радиационными мониторами серии РМ5000А (используемыми на пограничных переходах и пунктах таможенного оформления, КПП радиационно-опасных объектов, в аэропортах, вокзалах, портах и т.д.) с интеграцией радиометрических, дозиметрических и спектрометрических данных в единую базу с дальнейшим формированием единого отчета расследуемого радиационного инцидента.
В приборе предусмотрена возможность сетевой интеграции в Геоинформационную мобильную систему радиационного контроля NPNETTM с передачей радиометрических данных и географических координат по беспроводным и проводным каналам в единый командно-экспертный центр, что делает прибор полноценным многофункциональным комплексом для решения широкого спектра различных задач радиационного контроля и обеспечения радиационной безопасности.
БДОИ-PM1403 Блок детектирования и обработки информации
- имеет встроенный сцинтилляционный спектрометрический детектор CsI(TI)
Режимы:
- поиск источников гамма-излучения
- локализация и измерение МЭД источников гамма-излучения
- накопление, обработка, сохранение и отображение спектров гамма-излучения
- оперативная идентификация обнаруженных радионуклидов с отображением результатов на встроенном высококонтрастном и легко читаемом цветном дисплее.
БОИ-PM1403/БОИ-РМ1403-01 Блок отображения информации
- детектор отсутствует
Режимы:
- отображение информации при работе с внешними блоками детектирования (БД)
- программирования режимов работы внешних блоков детектирования
- идентификация радионуклидного состава вещества
В приборе, для значительного расширения его функциональности, предусмотрена возможность проводного подключения к БДОИ или БОИ внешних блоков детектирования различного назначения:
Особенности:
Встроенный спектрометрический детектор CsI(Tl) с функцией идентификации радионуклидов;
- Внешние сменные блоки детектирования - альфа, бета, гамма и нейтронного излучения;
- Блоки детектирования БДГ1 с высокочувствительным сцинтилляционным детектором NaI(TI) - поиск и идентификация радионуклидного состава даже низко активных или экранированных источников гамма-излучения;
- Возможность накопления, обработки, хранения и отображения сцинтилляционных спектров;
- Интегрированная быстрая и надёжная идентификация радионуклидного состава вещества даже с учетом ослабляющего и рассеивающего воздействия экранов, контейнеров и других объектов физической защиты ИИИ;
- Беспроводная интеграция МКС-РМ1403 с портальными радиационными мониторами серии РМ5000А - формирование единых отчетов расследуемых радиационных инцидентов на контролируемых пунктах пропуска;
- Беспроводная передача данных через Wi-Fi и GSM/GPRS;
- USB и RS485 интерфейсы;
- Встроенный GPS модуль;
- Звуковая и визуальная сигнализация;
- Ударопрочный герметичный корпус;
- Цветной TFT дисплей;
- Простота и удобство использования;
- Дружественный и интуитивно понятный интерфейс;
- Возможность сетевой интеграции в Геоинформационную мобильную систему радиационного контроля NPNETTM
Соответствие стандартам
Разработан с учетом требований стандартов ITRAP+10 (IAEA)
Технические характеристики дозиметра МКС-РМ1403
| | МКС-РМ1403 |
| Соответствие стандартам | ITRAP (МАГАТЭ) требования |
| Характеристики поискового гамма-канала | |
| Детектор | Встроенный блок детектирования и обработки информации БДОИ: CsI(Tl) Блок детектирования гамма-излучения БДГ1: NaI(Tl) |
| Чувствительность по линии 137Сs, не менее | БДОИ: CsI(Tl) 100 с-1/(мкЗв/ч) БДГ1: 800 с-1/( мкЗв/ч) БДГ3:200,0 с-1/(мкЗв/ч) |
| Чувствительность по линии 241Am, не менее | БДОИ: 250 с-1/( мкЗв/ч) (2,5 с-1/( мкР/ч)) |
| Диапазон регистрируемых энергий в режиме поиска | 0.05- 3.0 МэВ |
| Диапазон измерения мощности эквивалентной дозы (МЭД) | |
| Относительная погрешность индикации МЭД (по линии 137Cs) в диапазоне 0,1 до 20 мкЗв/ч (10 – 2000 мкР/ч),не более | |
| Количество каналов накопления сцинтилляционных спектров | 1024 |
| Количество спектров, сохраняемых в энергонезависимой памяти | 1000 |
| Диапазон плотности пробы при измерении УА | |
| Пределы допускаемой основной относительной погрешности измерения УА (ОА) радионуклидов 137Cs | |
| Чувствительность дозиметра при измерении УА (ОА) в геометрии сосуд Маринелли, не менее | |
| Диапазон измерения УА (ОА) радионуклида 137Cs в геометрии измерения сосуд Маринелли | |
| Характеристики поискового нейтронного канала | |
| Детектор | Блок детектирования нейтронного излучения БДН: 3He |
| Значение чувствительности сигнализатора к нейтронному излучению - для Pu- α-Be - для тепловых нейтронов - для Pu- α-Be, на фантоме или в камере-замедлителе | 0,3 (с-1)/(нейтрон/с·см2) 1,2 (с-1)/(нейтрон/с·см2) |
| Диапазон регистрируемых энергий | 0,025 эВ - 14.0 МэВ |
| Диапазон индикации мощности эквивалентной дозы | |
| Характеристики измерительного гамма-канала | |
| Детектор | Блок детектирования гамма-излучения БДГ1:NaI(TI) Блок детектирования гамма-излучения БДГ2: cчетчик Гейгера-Мюллера Блок детектирования гамма-излучения БДГ3:CsI(Tl) |
| Диапазон измерения мощности эквивалентной дозы (МЭД) | 0.1 мкЗв/ч – 10 Зв/ч (10 мкР/ч – 1000 Р/ч) 0,1 мкЗв/ч - 40 мкЗв/ч |
| Диапазон регистрируемых энергий | 0.03 - 3.0 МэВ |
| Характеристики измерительных альфа и бета каналов | |
| Детектор | Блок детектирования альфа-бета излучения БДАБ: пропорциональный счетчик со слюдяным окном |
| Диапазон измерения плотности потока альфа-частиц | 1,0 – 5∙105 мин-1см-2 |
| Диапазон измерения плотности потока бета-частиц | 10 – 106 мин-1см-2 |
| Диапазон регистрируемых энергий измерения бета | 0.15 - 3.5 МэВ |
| Общие характеристики | |
| Габаритные размеры | МКС-РМ1403, не более: 176х78х38 мм – при сложенных антеннах; 215х78х38 мм – с антеннами. БДОИ: 82х180х61 мм БДГ1: 290х70 мм БДГ2: 162х40 мм БДГ3:133x40мм БДН: 230х60 мм БДАБ: 72x45x130 мм БОИ:155x85x38 мм |
| Масса | МКС-РМ1403 общая масса, не более 0,75 кг БДОИ: 750 г БДГ1:1400 г БДГ2: 110 г БДГ3: 160 г БДН: 660 г БДАБ: 480 г БОИ:450 г |
| Прибор прочен к падению на бетонный пол с высоты: | |
| Допустимые условия работы | |
| Диапазон рабочих температур | -20°С до 50°С |
| Относительная влажность | до 98% при 25 °С |
| Степень защиты корпуса прибора | IP65 |
| Питание прибора | |
| Тип батареи | 2 встроенных аккумулятора Lithium polymer |
| Время непрерывной работы прибора от одного элемента питания, не менее | Не менее 8 часов с любым из блоков детектирования БДГ1, БДГ2, БДН, БДАБ |
| Связь с ПК | |
| Связь с ПК | USB, GPRS, WiFi, Bluetooth |
