Георадары и антенные блоки: эффективное решение для подповерхностного зондирования

Современные инженерные изыскания, строительство, дорожное хозяйство и экология требуют получения достоверной информации о строении подповерхностных слоев без разрушения грунта. Георадары и антенные блоки — это специализированное геофизическое оборудование, предназначенное для бесконтактного, неразрушающего исследования внутренней структуры различных сред (грунта, скальных пород, бетонных конструкций, дорожных покрытий). Эти приборы позволяют визуализировать подземные объекты, определять глубину залегания инженерных коммуникаций, обнаруживать пустоты и проводить оценку состояния дорожных одежд.

Принцип работы

Георадар представляет собой устройство, работающее по принципу локации в частотном диапазоне от единиц до тысяч мегагерц. Основным элементом системы являются антенные блоки (передающая и приемная антенны), которые могут быть выполнены в виде отдельных модулей для конкретных задач.

Основные этапы работы:

1. Излучение зондирующего сигнала: Передающая антенна генерирует и излучает в исследуемую среду короткий электромагнитный импульс высокой мощности.

2. Распространение и отражение волн: Распространяясь в среде, сигнал частично затухает, а частично отражается от границ слоев с разными электрическими свойствами. Этими границами могут быть:

   • Поверхности залегания различных грунтов.

   • Подземные коммуникации (трубы, кабели).

   • Арматура в бетоне, пустоты и включения.

   • Уровень грунтовых вод.

3. Прием и преобразование: Отраженные сигналы фиксируются приемной антенной, преобразуются в цифровой вид и передаются в управляющий блок (обычно планшет или ноутбук) для дальнейшей обработки.

4. Обработка и визуализация: Специализированное программное обеспечение обрабатывает принятые данные, компенсирует помехи, строит георадиолокационные профили (разрезы) и позволяет интерпретировать полученную информацию.

Ключевые параметры:

• Центральная частота антенного блока: Определяет компромисс между глубиной зондирования и разрешающей способностью. Низкие частоты (десятки МГц) позволяют "заглянуть" на глубину до 10 метров и более, но с меньшей детализацией. Высокие частоты (сотни МГц и выше) дают высокое разрешение (до сантиметров), но эффективны только на малых глубинах.

• Мощность импульса: Влияет на максимальную глубину зондирования в конкретных грунтовых условиях.

• Количество каналов: Некоторые антенные блоки имеют несколько приемных каналов, что повышает производительность и улучшает качество данных при быстром движении.

Виды и разновидности: чем отличаются антенные блоки

В каталоге представлены антенные блоки, различающиеся по частотному диапазону, мощности и конструктивному исполнению, что определяет их специализацию для различных задач.

1. По центральной частоте и назначению:

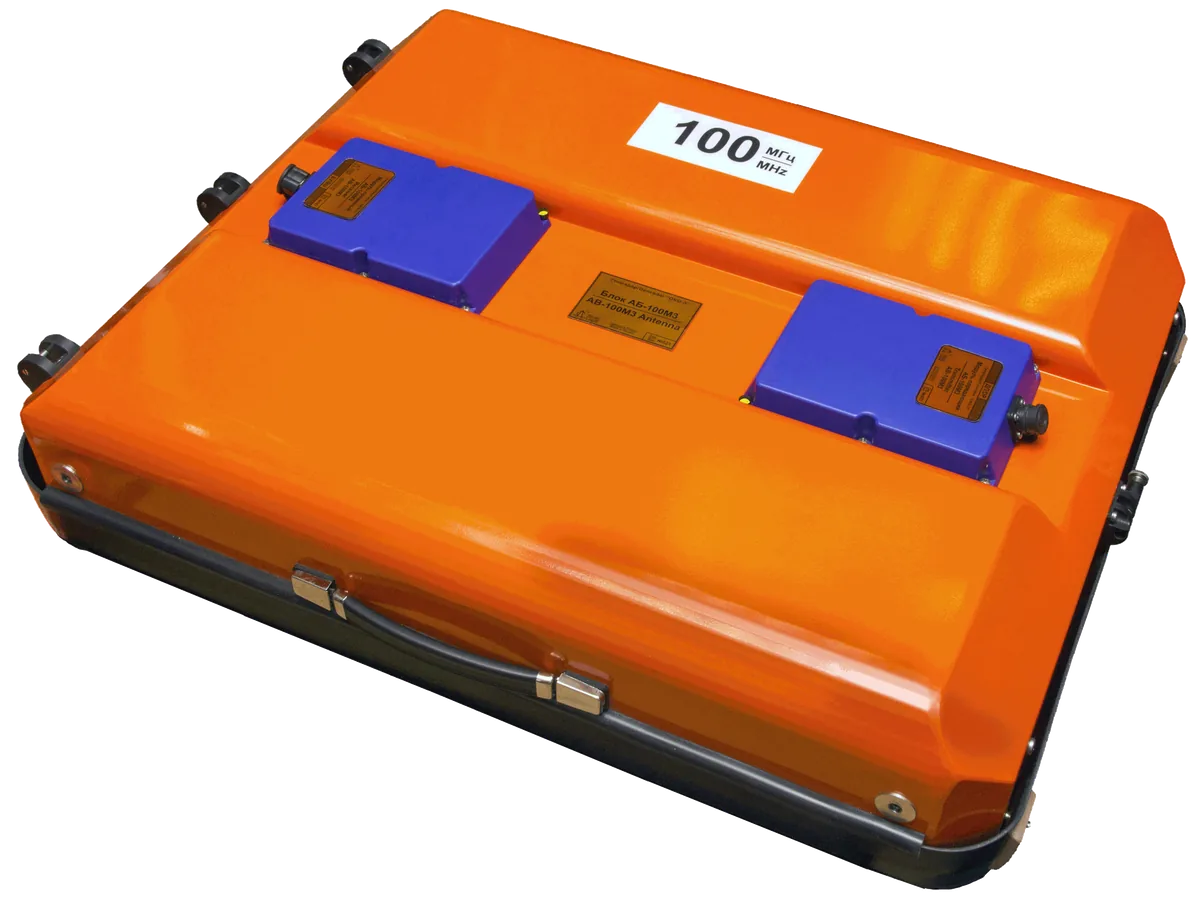

• Низкочастотные антенные блоки (от 25 до 100 МГц): Предназначены для глубинного зондирования (до 15-30 метров). Используются для геологических исследований, картирования крупных подземных структур, поиска карстовых полостей, изучения водонасыщенных и глинистых грунтов.

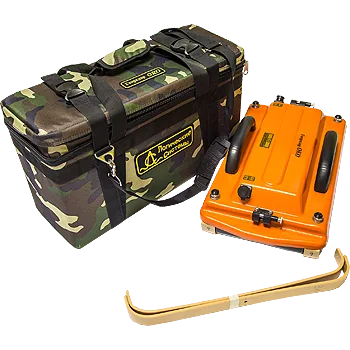

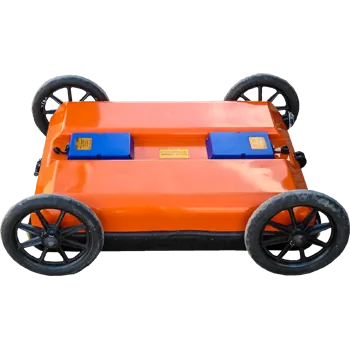

• Среднечастотные антенные блоки (от 150 до 400 МГц): Универсальное решение для инженерно-геологических изысканий. Обеспечивают баланс между глубиной (от 3 до 10 метров) и разрешением. Применяются для поиска коммуникаций, определения границ слоев грунта, разведки подземных вод.

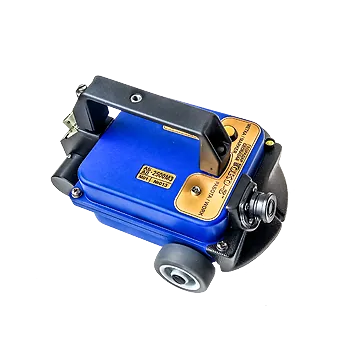

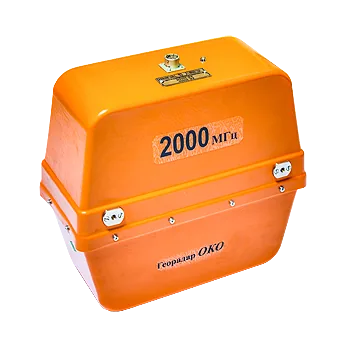

• Высокочастотные антенные блоки (от 700 МГц до 2,5 ГГц и выше): Обеспечивают максимально высокое разрешение. Используются для детального обследования бетонных конструкций (поиск арматуры, определение толщины защитного слоя), оценки состояния дорожных покрытий, поиска тонкостенных труб и кабелей на глубинах до 2-3 метров.

• Специализированные (широкополосные) антенные блоки (например, с маркировкой Тритон): Могут быть адаптированы для работы в специфических условиях (например, под водой или в сильно засоленных грунтах) или для сварки труб (оценка качества соединения).

2. По конструктивному исполнению:

• Экранированные антенные блоки: Имеют металлический экран, который защищает от внешних электромагнитных помех и фокусирует излучаемый сигнал вниз. Оптимальны для работы на поверхности земли в условиях городской инфраструктуры.

• Неэкранированные антенные блоки: Используются в полевых условиях для зондирования на большую глубину, где наличие отражающих объектов на поверхности минимально.

Почему стоит купить георадар или антенный блок для ваших задач?

Приобретение современного георадиолокационного оборудования — это возможность оперативно и с высокой точностью получать информацию о недрах, не прибегая к дорогостоящему и трудоемкому бурению или шурфованию.

Ключевые преимущества использования:

• Неразрушающий контроль: Сохранность грунтов, дорожных покрытий и инженерных объектов, так как не требуется вскрытия.

• Высокая производительность: Обследование значительных площадей и протяженных объектов за короткое время.

• Детальность информации: Получение непрерывного георадиолокационного профиля, позволяющего выявлять объекты с размером в несколько сантиметров.

• Оперативность и экономия: Быстрое принятие решений о необходимости ремонта или вскрытия объектов, снижение затрат на изыскания.

Где применяется оборудование?

Георадары и антенные блоки находят широкое применение в различных отраслях:

• Строительство: Обследование грунтов под фундаменты, контроль состояния железобетонных конструкций, определение расположения арматуры .

• Дорожное хозяйство: Контроль толщины асфальтобетонного покрытия, выявление зон неуплотнения, пустот и влажных участков.

• Инженерные изыскания: Поиск и трассировка подземных коммуникаций, оценка гидрогеологической обстановки.

• Экология: Выявление мест захоронения отходов, оценка загрязнения грунтов, обследование полигонов ТБО.

• Археология: Поиск подземных сооружений и объектов культурного наследия.

Как выбрать георадар и узнать цену?

В нашем каталоге представлены различные антенные блоки для георадаров, отличающиеся частотными характеристиками и конструкцией. Чтобы подобрать блок, идеально соответствующий вашим задачам, и узнать актуальную цену, свяжитесь с нашими специалистами. Мы поможем вам определить необходимую частоту и тип зондирования в зависимости от исследуемых объектов и требуемой глубины.

Купить георадар или антенный блок — значит получить высокоточный инструмент для неразрушающего контроля и эффективного решения сложных диагностических задач. Получите консультацию и оформите заявку на нашем сайте или по телефону прямо сейчас!
